| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE,TUV |
| Número do modelo: | HS-CC300 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caso de madeira, com espuma para dentro |
| Tempo de entrega: | 10-20 DIAS |
| Termos de pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | Máquina de revestimento selectivo de 3 eixos | Linha central: | 3 ou 5 eixos |
|---|---|---|---|
| Fonte de alimentação: | AC220V/110V | Altura do transporte: | 920±20mm |
| Peso da máquina: | 600KG | Dimensão da máquina: | 1060x1200x1700 mm |
| Realçar: | máquina industrial do aferidor do vácuo,distribuidor automático da colagem |
||

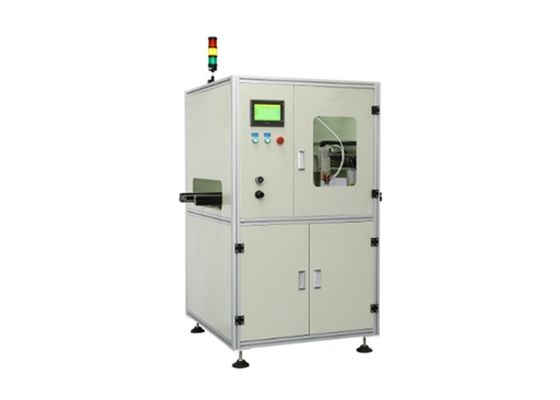

Máquina automática de revestimento conformal seletivo para PCBA SMT Backstage Process
Introdução do produto
1A plataforma de acionamento de eixos X, Y e Z adota parafuso de esfera de precisão com servo motor Fuji.
2. Obter revestimento seletivo para vários tipos de PCB.
3Linha reta, círculo, revestimento de arco e distribuição.
4Pode efetivamente e uniformemente revestir a borda dos componentes, eliminando o efeito de sombra de pulverização.
5Precisão: ± 0,02 mm.
6Com alta velocidade, alta fiabilidade, alta estabilidade do sistema de transmissão e controlo.
7. 2 válvulas podem alternar a ação de pulverização e revestimento automaticamente, para alcançar um processo de revestimento de PCB de alta densidade.
8. Com função de ajuste de largura automática inteligente (ajuste automático após a entrada da largura da placa).
Especificação da máquina
| Nome do produto | Máquina de revestimento conformal seletivo |
| Modelo | HS-CC300 |
| Altura da transmissão | 920±20 mm |
| Largura do transportador | 50-450 mm/ou personalizado |
| Transmissão | L para R, ou R para L |
| Altura do componente | para cima e para baixo, máximo 100 mm |
| Tamanho da borda da placa de PCB | ≥ 5 mm |
| Velocidade de transporte | 0-12000 mm/min |
| Velocidade de accionamento no eixo 3 | 800 mm/s |
| Precisão de repetição | ± 0,02 mm |
| Programas de armazenamento | até 1000 |
| Fornecimento de energia | AC220/110V |
| Pressão do ar | 4 kgf/cm2 |
| Tanque de cola | 10 L, agitação manual |
| Modo de controlo | Cartão de controlo industrial PC+Motion |
| Ajuste da guia linear | Ajuste inteligente |
| Modo de programação | Ensino manual |
| Porto de comunicação | SMEMA |
| Fonte de iluminação | Fonte de iluminação auto-equipada |
| Fonte de iluminação de detecção | Auto-equipados |
| Software | Windows+software de revestimento |
| Motor de condução | Motor passo a passo ((2pcs) |
| Modo de condução em 3 eixos | Servo motor + módulo de direção de parafuso + cilindro elétrico |
| Número de válvulas de borracha | 1 válvula de pulverização + 1 válvula de distribuição |
| Largura da pulverização | 3-20 mm |
| Método de pulverização | Automático |
| Potência total | 2.6 kW |
| Corpo da máquina | De aço inoxidável |
| Peso da máquina | 600 kg |
| Dimensão da máquina | 1060x1200x1700 mm |
