Ajuste automático da largura da impressora do estêncil de SMT da máquina da pasta da solda do controle do PC

Detalhes do produto:

Lugar de origem:	China
Marca:	GKG
Certificação:	CE,TUV,ROHS
Número do modelo:	GSE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negotiation
Detalhes da embalagem:	Pacote de madeira
Tempo de entrega:	7-15days
Termos de pagamento:	T / União, T Ocidental, MoneyGram
Habilidade da fonte:	100 conjuntos por mês

Contato

Descrição de produto detalhada

Nome do produto:	Impressora automática do estêncil	O outro nome:	Máquina de impressão de pasta de solda
Tamanho do PWB:	50x50~400x340mm	Altura do transporte:	900±40mm
Espessura do PWB:	0.4~6mm	Interface de entrada/saída:	SMEMA
Realçar:	A pasta da solda aquece a máquina , Máquina do direito da verificação da pasta da solda

Ajuste da largura da máquina de impressão de Solder Paste Stencil da impressora do estêncil de SMT

Especificação

Modelo	GSE
Tamanho do estêncil	370x370mm (tamanho mínimo)
	737x737mm (tamanho máximo)
	20-40mm (espessura)
Tamanho máximo do PWB	400x340mm
Tamanho mínimo do PWB	50x50mm
Espessura do PWB	0.4-6mm
Warpage do PWB	diagonal máxima do PWB de 1%
Altura do transporte	900±40mm
Sentido do transporte	LR, R-L
Velocidade de transporte	1500mm/s máximo, pode ser ajuste
Método do transporte	Uma fase
Ajuste da largura	automático
Relação do I/O	SMEMA
Posicionamento do PWB (método do apoio)	Pino/tabela magnéticos do apoio block/up-down
PWB que aperta o sistema	Patenteado sobre o aperto superior/aperto do lado
Cabeça de cópia	Duas cabeça de impressão motorizadas independentes
Pressão do rodo de borracha	0.5~10Kg (controle de programa)
Velocidade da cópia	6-200mm/sec
Modalidade de impressão	Um /Twice
Tipo do rodo de borracha	Lâmina de borracha do rodo de borracha de /steel (ângulo 45°/55°/60°)
Sistema de limpeza	Absorção do vácuo de Ireinforced, seco, molhada, modos do vácuo três
FOV DO CCD	8x6mm
A máquina ajusta a escala	X: ± 3mm, Y: ± 7 milímetros, θ: ± 2°
Visão	Olhe o Teste-fósforo Up/Down do sistema ótico Structure/CCD/Geometry

Especificação inteira da máquina

Repita a precisão da posição	±0.01mm
Imprimindo a precisão	±0.025mm
Tempo de ciclo	Segundo <8
Comutação do produto	velho:<3 mins="">
Suprimento de ar	4~6 kgf/cm
Fonte de alimentação	C.A.: 220±10%, 50/60HZ, 2.5KW
Método de controle	PC
Sistema da operação	Windows XP/Win7
Dimensões da máquina	1158 (L) x 1362 (W) x 1463 (H) milímetros
Peso da máquina	Aproximadamente: em torno de 1000Kg

Características

1, ajuste especial de GKG que levanta a plataforma. Estável e fácil ajustar, pode quicklyadjust o pino que levanta a altura do PWB com espessura diferente.

2, sistema de limpeza: Sistema da limpeza de GKG equipado com os três métodos de limpeza: tinturaria, limpeza molhada, vácuo. qual pode ser combinado

para usar-se. Pode igualmente ser limpado pelo manual se o cliente não precisa de usar a limpeza automática para reduzir o tempo de limpeza e para melhorar a eficiência da produção. O sistema recentemente de limpeza assegura o contato completo com o estêncil, sução aumentada do vácuo pode eficazmente eliminar a pasta restante

na malha, que pode conseguir a peça de limpeza automática eficaz de function.CCD e sistema de inclinação de c é separado, quando CCD que trabalha, peça do CCD

independentemente movimento reduzir a carga do servo motor e melhorar a velocidade e a precisão da máquina.

3, imagem e sistema ótico. Usar a luz uniforme do anel e a luz coaxial do brilho alto, com função do ajuste do brilho da promessa, a seguir todos os tipos de pontos de Mark pode bem ser reconhecida (incluindo os pontos ásperos da marca), aplicável para o chapeamento da lata, revestir, o chapeamento de ouro, a lata que pulverizam, o FPC e os outros tipos PWB com das cores diferentes. Com o modelo matemático da patente de GKG, capaz de assegurar a precisão alta.

4, quadro de aço da malha da adaptação alta que aperta o sistema. Capaz de imprimir todos os tipos de quadros de tela do tamanho, e de mudar rapidamente modular

linha de produção.

5, usando a relação da operação Windows XP/win7, com boa função homem-máquina do diálogo, e fácil para o operador rapidamente familiar com a operação especialmente ao fazer o efeito da navegação do arquivo de programação. fácil comutar chineses/relação inglesa, com log da operação, registro da falha/autodiagnóstico da falha/alerta análise de falhas/alarme claro e outras funções.

6, 2D testes e análises da qualidade de impressão da pasta, capazes de inspecionar o deslocamento, insuficiente pasta, desaparecidos e ponte e outros defeitos para assegurar a qualidade imprimindo.

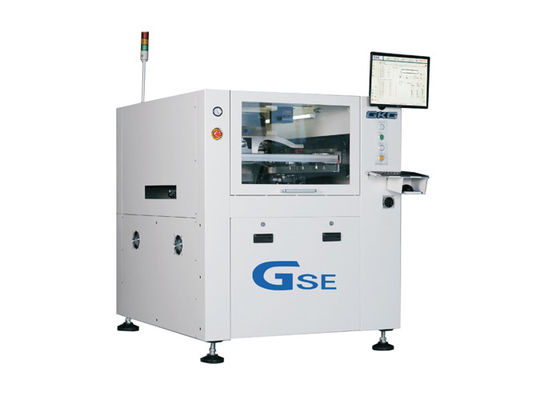

Ajuste automático da largura da impressora do estêncil de SMT da máquina da pasta da solda do controle do PC 0
