Nome do produto: | Máquina de impressão de pasta de solda de ponta | O outro nome: | máquina de impressão automática da tela |
---|---|---|---|
Tamanho do PWB: | 50x50~450x340mm | Altura do transporte: | 900±40mm |
Pressão de ar: | 4 a 6 kgf/cm3 | Espessura do PWB: | 0.4-6mm |
Peso máximo da prancha: | 5Kg | Peso da máquina: | 1000kg |
Realçar: | A pasta da solda aquece a máquina,Máquina do direito da verificação da pasta da solda |

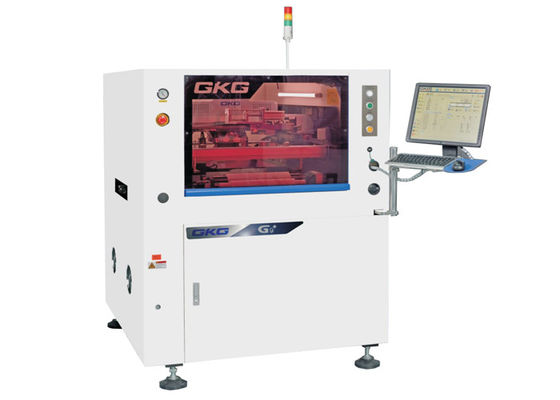

4,0 máquina de impressão disponível da pasta da solda do sistema 03015 industriais G9+ de MES
Introdução
A máquina de impressão automática da pasta da solda de G9+ é uma máquina da parte alta para a aplicação da parte alta de SMT, que pode satisfazer as exigências do processo de impressão de 03015,0.25pitch, de elevada precisão e de alta velocidade.
Especificação
Modelo | G9+ |
Tamanho máximo do PWB | 450x340mm |
Tamanho mínimo do PWB | 50x50mm |
Espessura do PWB | 0.4-6mm |
Peso máximo da placa | 5kg |
Altura do transporte | 900±40mm |
Diferença da borda da placa | 2.5mm |
Altura da placa | 15mm |
Sentido do transporte | LR, R-L |
Velocidade de transporte | 1500mm/s máximo, controle de programa |
Método do transporte | Uma fase |
Ajuste da largura | automático |
Relação do I/O | SMEMA |
Posicionamento do PWB (método do apoio) | Bloco magnético do pino/apoio/tabela manual do up-down |
PWB que aperta o sistema |
Patenteado sobre o aperto superior
|
Aperto lateral | |
Função da adsorção | |
Pressão-fora da cópia |
0-20mm
|
Modalidade de impressão
|
um/duas vezes
|
Velocidade da cópia
|
10-200mm/sec
|
Modalidade de impressão
|
Um /Twice
|
Tipo do rodo de borracha
|
Lâmina de borracha do rodo de borracha de /steel (ângulo 45°/55°/60°)
|
Pressão da cópia | 0.5-10kg |
Tamanho do fram do molde | 470*370mm~737*737mm (20-40thickness) |
Sistema da limpeza
|
Inclina-se do tipo sistema da chuva da limpeza
|
Absorção reforçada do vácuo | |
Modos secos, molhados do vácuo três | |
Limpeza para a frente e para trás | |
FOV DO CCD
|
10x8mm
|
Tipos da marca de fé | Forma padrão da marca de fé |
Almofada | |
Furo | |
Sistema da câmera | Olhe a estrutura up/down do sistema ótico |
Câmara digital do CCD | |
Fósforo do teste padrão da geometria |
Desempenho da máquina
Modelo | G9+ |
Repita a precisão da posição | ± 12.5um@6, CPK≥2.0 |
Precisão da cópia | ± 18um@6, CPK≥2.0 |
Tempo de ciclo da cópia | segundo <7.5 |
Baseado no sistema de teste do terceiro (CTQ) verifique a precisão real da repetição da posição de impressão da pasta da solda |
Especificação inteira da máquina
Fonte de alimentação
|
C.A.: 220±10%, 50/60HZ, 3.0KW
|
Pressão de ar
|
² de 4~6 kgf/cm
|
Consumo do ar
|
em torno de 5L/min
|
Temperatura de funcionamento
|
-20℃~+45℃ |
Umidade de funcionamento
|
30%~60%
|
Dimensões da máquina (sem luz da torre) |
1172 (L) x 1385 (W) x 1530 (H) milímetros
|
Peso da máquina
|
Aproximadamente: em torno de 1000Kg |
Características
1, sistema digital do CCD, sistema ótico novo total do trajeto, luz circular uniforme e brilho alto da fonte luminosa coaxial. Com sistema da fonte luminosa, o brilho pode ajustar a um laço infinito, reservando o ponto diferente do mercado pode ser facilmente reconhece (incluindo o ponto desigual da marca) como o chapeamento da lata, o chapeamento de cobre, o chapeamento de prata, o ar quente que soldam, o FPC e vários tipos de cor diferente do PWB.
