Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual

Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual
Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual

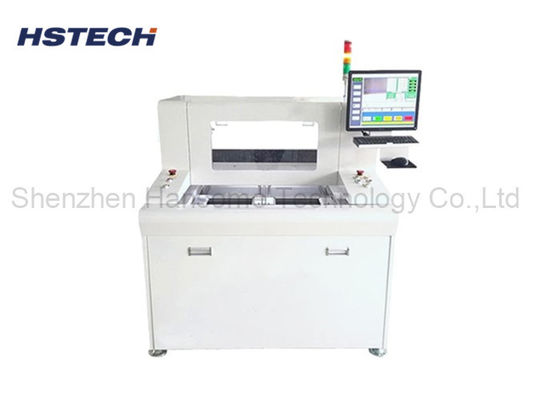

Imagem Grande :  Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual

Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE
Número do modelo: RM-560
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Pacote de madeira com espuma
Tempo de entrega: 1 mês
Termos de pagamento: D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 20 conjuntos por mês

Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual

descrição
Nome do produto: Máquina do router de PCBA O outro nome: router automático do PWB
Plataforma: Duplo Eixo do roteamento: 6000rpm
Guia: HIWIN Motor conduzido: servo-motor
tensão: AC380V 50Hz Garantia: 1 ano
Realçar:

pcb cnc router

,

pcba cutting machine

Máquina de alumínio visual personalizada dispositivo bonde do router do PWB da curva da placa FR4 da verificação FPC

Introdução da máquina



Esta máquina automática do router do PWB usando o eixo alto do velocidade-roteamento, equipado com a plataforma dobro, 4 movidos a motor servo da linha central,

o eixo que move-se de acordo com a programação do pré-ajuste, automática separando o furo do selo connectted a placa, a placa da curva, e outras placas inregular da forma. O sistema da operação da janela do uso da máquina, detecção do CCD a trilha de separação, pode verificar o processo de separação em qualquer altura que.

Características principais


1, eixo de alta velocidade do roteamento, 6000rpm.
2, operação de Windows, lugar manual ou importação do arquivo.
3, detecção do CCD.
4, incluir interno do poeira-coletor.

5, apropriado para separar a placa de FPC, a placa de alumínio, o FR4, etc.

6, usado principalmente para separar o furo do selo conectaram a placa, placa da curva, em vez da placa tradicional do v-corte.


Sepcfication



Modelo RM-560
Estrutura Único eixo, plataformas de trabalho duplas
Tamanho da máquina (milímetros) 1000*1200*1550
Peso de efetivação 700kg
Tamanho do coletor de poeira (milímetros) 625*600*1600
Método de coleção da poeira Coleção inferior
Tamanho da plataforma de trabalho 300*400mm
Tipo de condução da plataforma Plataforma giratória dobro, cortador da precisão com o inversor do motor 3phase
Sistema de condução Linha central conduzida pelo servo motor, linha central de X/Y/Z de W conduzida pelo inversor trifásico da frequência do motor
Eixo do roteamento 6000rpm
Velocidade do corte 1-100mm/s
Precisão do corte ±0.05mm
Precisão de repetição ±0.02mm
Velocidade movente da linha central 800mm/s
Sistema da linha central de Z Parafuso conduzido, guia duplo
Jogo do router o cortador de trituração, φ0.8~φ3.0 saiu da rotação, aço de tungstênio da pata
Controle da vida da ferramenta Controle de programa do software
Função protetora ativa cortina leve safty
Porta da segurança Porta manual
Alarme do erro Sim
Método do programa Programação, câmera controlada pelo teclado e gato do auto





Detalhes da máquina


Eixo de alta velocidade do roteamento e poeira-coletor interno



Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual 0

Sistema operacional inglês da versão Windows7/10, simples para a eliminação de erros e a operação.


Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual 1



Curva de alumínio automática personalizada dispositivo bonde da placa FR4 do router FPC do PWB da verificação visual 2
