Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo

Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo
Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo

Imagem Grande :  Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo

Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE
Número do modelo: RM-F328
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Pacote de madeira
Tempo de entrega: 1 mês
Termos de pagamento: D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 20 conjuntos por mês

Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo

descrição
Nome do produto: Única máquina do router da plataforma PCBA Plataforma: Duplo
Jogo do roteamento: cortador de trituração Plataforma de trabalho: 350*650mm
Motor conduzido: servo-motor tensão: AC380V
Dimensão da máquina: 1220*1400*1300mm (L*W*H) Peso: 750kg
Realçar:

pcb cnc router

,

pcba cutting machine

Cortador de trituração que distribui a máquina dobro do router do PWB do coletor de poeira da plataforma do jogo

Introdução da máquina



Este dispositivo adota um cortador de trituração para dividir uma placa multi-conectada do PWB de acordo com um trajeto pré-redatado no funcionamento de alta velocidade. Substitui defeitos manuais do corte, de corte de V-CUT ou de IMPULSO, melhora a qualidade de produto e reduz a taxa da sucata. Esta máquina adota o sistema operacional de WindowsXP da relação da humano-máquina, simples e o projeto de relação fácil de usar, o sistema automático da correção de trajeto do corte, o programa alto da produção e do bloco do programa do CCD do pixel e a edição e a alteração de uma etapa do programa, a carga do PWB e o descarregamento do dispositivo das duas plataformas que trabalham interativamente podem eficazmente reduzir a época de espera da máquina, conseguindo desse modo a eficiência ideal da produção.


Características principais



1, equipado com uma lente de ampliação do CCD do alto-pixel, ensino do programa e funções de edição auxiliares, melhora a precisão e a precisão, e umas imagens mais de alta resolução.


2, posicionamento automático do ponto de MARK e sistema da correção. O trajeto movente tem a exposição de tempo real e o seguimento simulado do router. A exposição é clara duma olhada. A função automática da correção do alinhamento tem uma precisão mais alta do corte. Contanto que o PWB for afastado dentro de 3mm, a visão por computador pode executar o roteamento automático. A calibração relaxa as exigências da precisão do operador ao colocar a placa e melhora extremamente a eficiência de funcionamento.


3, o copi dos worktables esquerdos e direitos do programa, o bloco que copiam, a exposição, a placa de conexão do multi-ângulo que copiam, a função de seguimento de uma etapa da alteração, e a função da alteração da edição do bloco simplificam exatamente o tempo de produção do programa e melhoram a eficiência da edição.


4, o aspirador de p30 feito do fã importado de alta potência e o dispositivo estático de alta tensão da eliminação de 10V têm um efeito limpando mais ideal e propalam-no mais baixo.

5, monitoração da vida da ferramenta. Depois que o cortador corta uma determinada distância, automaticamente aumentará e cairá à posição de uma outra lâmina sem cortes. Para cima e para baixo a distância e a frequência pode ser ajustado de acordo com o comprimento da lâmina para estender a vida do cortador.

6, o projeto transparente da porta da segurança fazem o espaço livre do processo duma olhada. Há duas maneiras de abrir a porta: parada de emergência e retardação de 50% para que os clientes diferentes escolham. A parada de emergência é impedir acidentes durante o processamento e fornecer um ambiente operacional seguro da inspeção. A retardação de 50% é facilitar o programador para monitorar o processo fazendo à máquina quando o programa está sendo feito.

7, a carcaça do PWB são colocados pelo processamento deslizante contínuo de duas fases para reduzir o tempo de espera e para aumentar a produção.


Sepcfication



Modelo RM-F328
Estrutura Único eixo, plataforma dobro
Tamanho da máquina (milímetros) 1220*1400*1300mm (L*W*H)
Peso de efetivação 750kg
Tamanho do coletor de poeira (milímetros) 780*650*1600mm
Método de coleção da poeira Coleção inferior
Tamanho da plataforma de trabalho 350*650mm
Posicionamento do PWB Dispositivos bondes, dedal funcional
Sistema de condução Linha central conduzida pelo servo motor, linha central de X/Y/Z de W conduzida pelo inversor trifásico da frequência do motor
Eixo do roteamento Max60000rpm
Velocidade do corte 1-100mm/s
Precisão do corte ±0.05mm
Precisão de repetição ±0.02mm
Velocidade movente da linha central 800mm/s
Sistema da linha central de Z Parafuso conduzido, guia duplo
Jogo do router o cortador de trituração, φ0.8~φ3.0 saiu da rotação, aço de tungstênio da pata
Controle da vida da ferramenta Controle de programa do software
Coletor de poeira 2.2Kw, 380V
Pressão de ar do coletor de poeira ³ de 4-6KG/cm
Programação Programação em linha
Edite a função Linha reta, linha da curva, circule, arco
Porta da segurança Porta manual
Alarme do erro Sim
Método do programa Programação, câmera controlada pelo teclado e gato do auto





Especificação do coletor de poeira



Tamanho 780*650*1600mm
Poder 2.2KW, 3HP, AC380V
Ruído <200db>
Tamanho do ar in/out 6inch/8inch
Fio do poder ² 5*2.5
Filtro 16pcs

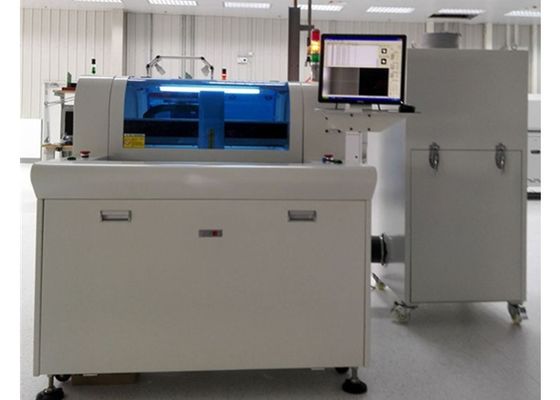

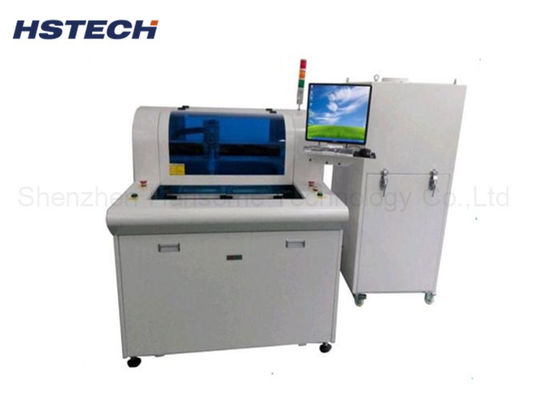

Detalhes da máquina







Cortador de trituração dobro do coletor de poeira da máquina do router do PWB da plataforma que distribui o jogo 0
