| Lugar de origem: | CHINA |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-CU390 |
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | pacote de madeira |
| Tempo de entrega: | 15~20 dias do trabalho |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 200 grupos pelo mês |
| Nome do produto: | descarregador do compartimento do PWB de 90 graus | Fonte de alimentação: | AC110V/220V, 50/60HZ |
|---|---|---|---|
| Pressão de ar: | 4-6 barra | Tamanho do PWB: | 50*50~530*460mm |
| Seleção do passo: | 10-40mm | velocidade do transporte: | 0.5-20M/min ou personalizado |
| Correia do transporte: | Correia do transporte preta | Garantia: | 1 ano |
| Realçar: | Descarregador automático do PWB do botão do diodo emissor de luz,Descarregador automático do PWB de 90 graus,descarregador do compartimento do PWB 20M/Min |
||

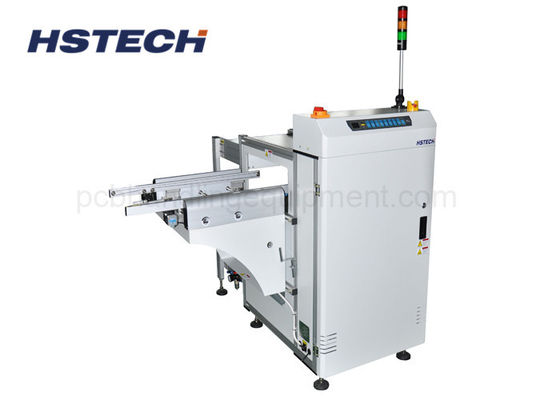

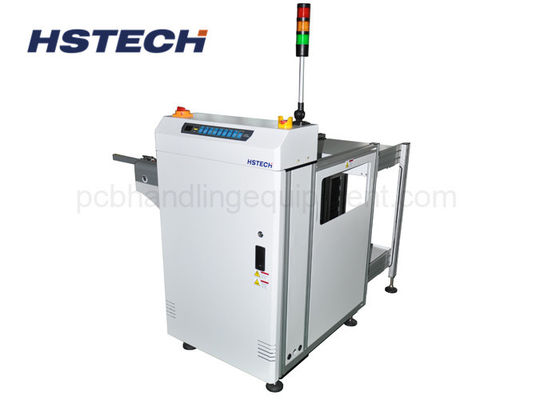

390mm Largura 3 Repositórios 20M/Min 90 Graus Botão LED Descarregador automático de PCB
Aplicação
Esta unidade é um descarregador de revistas de PCB de 90 graus, usado para descarregar automaticamente os PCBs em direção de ângulo reto de 90 graus para economizar o comprimento da linha de produção SMT,a máquina tem um empurrador especialmente concebido que é accionado por cilindro, empurrar os PCBs do carril de transporte para as prateleiras de revistas.
Características
1, 90 graus de descarga de ângulo reto PCB, encurtar o comprimento da linha de produção SMT.
2, Usando múltiplos carregadores, o que não afetará a produção em toda a capacidade.
3, modo de controlo de botão LED com 3 lolor display de luz.
4, espessura 1,3 mm, diâmetro 3 mm, cintura ESD plana
5, estrutura da máquina de perfil de aço inoxidável e alumínio, estável e fácil de manter.
6Controle PLC.
7Ajuste de largura suave e paralelo com manivela manual.
8, 3 carregadores capacidade: 1 superior + 2 inferior.
9, pinças pneumáticas superior e inferior para fixar o porta-carregadores.
10Não há garantia de quebra de PCB durante o carregamento e descarregamento.
11, compatível com o SMEMA.
Especificações
| Nome do produto | Descarregador de revistas de PCB de 90 graus |
| Altura de transporte | 910±30 mm |
| Direcção do transporte | L~R, ou R~L |
| Operação | Operação frontal |
| Lado fixo da via | Lado da frente |
| Fornecimento de energia | 220V,50/60Hz,± 10% |
| Pressão do ar | 4-6bar |
| Espessura do PCB | Min 0,4 mm |
| Qty de revista | Lado superior: 1 pc, lado inferior: 1 pc |
| Velocidade do transportador | 0.5-20M/min ou personalizados |
| Sinalização | SMEMA |
| Modelo | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Comprimento eficiente do PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390mm | 50*50~530*460 mm |
| Dimensão da máquina | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
| Tamanho do carregador | 355*320*563mm | 460*400*563 mm | 535*460*570mm | 535*530*570mm |
| Peso | 140 kg | 200 kg | 260 kg | 300 kg |
