Lugar de origem: | CHINA |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-SZ460 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 12~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100 grupos pelo mês |
Nome do produto: | Transporte da volta do PWB | O outro nome: | Máquina de manipulação de gerencio da placa do PWB |
---|---|---|---|
Fonte de alimentação: | AC100-230V, 50/60Hz | controle: | PLC |
Operação: | Botão do diodo emissor de luz | sinal: | SMEMA |
Realçar: | Aparelho de manutenção do PWB da janela de observação do trilho,Aparelho de manutenção do PWB do controle do PLC,Transporte da volta do PWB do botão do diodo emissor de luz |

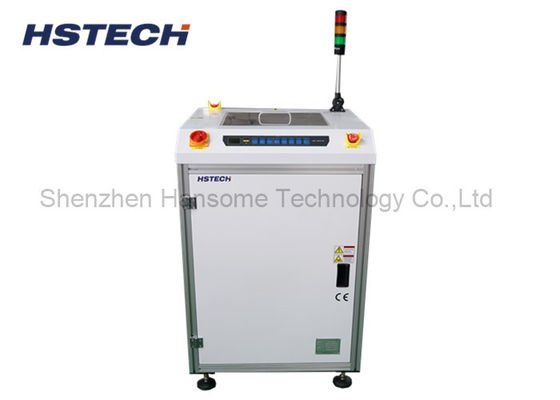

Controlos de botões LED Flexível Fixa Janela de Observação do Carril PCB Transporte de Volta
Introdução
Esta máquina utilizada na linha de produção SMT/PCBA para girar a direção do fluxo do PCB.
Características
1, Altere a direção do fluxo de PCB em 90,180270 graus.
2, Seleção de trilhos fixos com base nas exigências do cliente.
3, controle de botão LED suave, operação tradicional, mas fácil.
4, cobertura transparente de segurança do lado superior, operação pode assistir todo o processo de trabalho.
5O projecto fechado com limitador de binário incorporado assegura um elevado nível de segurança.
6, guia linear Hiwin e parafuso de chumbo para fazer rotação suave e precisa.
7, Minimizar o espaço de transferência entre os transportadores.
8, os fluxos de tráfego de PCB podem ser personalizados.
8, Ajuste de largura suave e paralelo ((parafuso de chumbo).
9Compatível com o SMEMA.
Especificações
Nome do produto | Transportador de circuito de circuito impresso |
Altura de transporte | 910±20 mm |
Direcção do transporte | L~R, ou R~L |
Tempo de ciclo | Aproximadamente 5 segundos. |
Lado fixo da via | Lado da frente |
Fornecimento de energia | AC100-230V,50/60Hz, de fase única |
Pressão do ar | 4-6bar |
Consumo de ar | Máximo 10 L/min |
Espessura do PCB | Min 0,4 mm |
Sinalização | SMEMA |
Modelo | HS-SZ350 | HS-SZ460 |
Comprimento eficiente do PCB | 50*50~450*350 mm | 50*50~550*460 mm |
Dimensão da máquina | 700*750*1200 mm | 840*890*1200 mm |
Peso | 150 kg | 180 kg |
