Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Transporte da volta do PWB | O outro nome: | Máquina de manipulação de gerencio da placa do PWB |
---|---|---|---|
Fonte de alimentação: | AC100-230V, 50/60Hz | controle: | PLC |
Operação: | Botão do diodo emissor de luz | sinal: | SMEMA |
Realçar: | máquina de manipulação do PWB da largura de 350mm,Máquina de manipulação do PWB de AC230V,equipamento do conjunto de Smt do ciclo 5s |

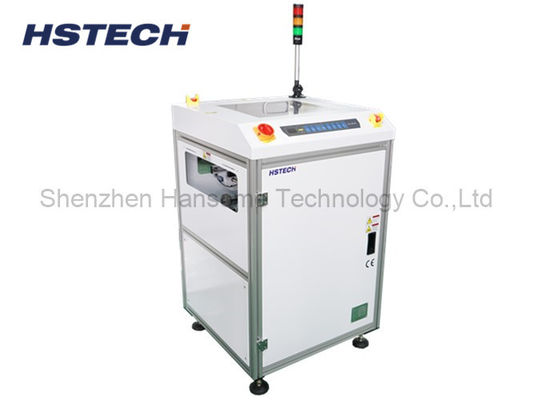

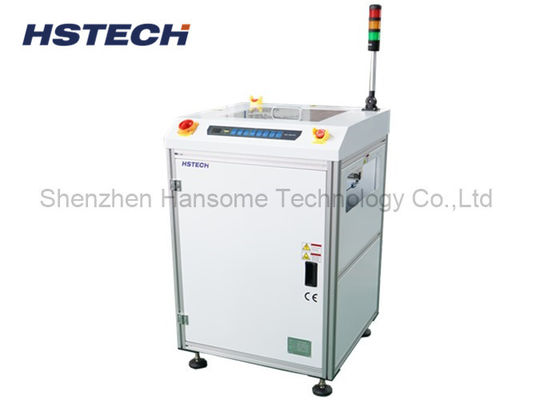

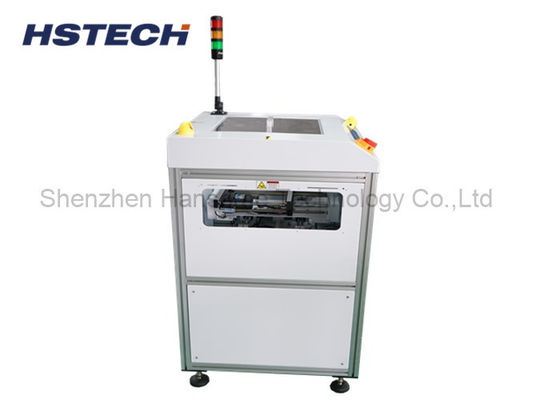

Linha SMT 90 graus de cobertura superior PCB girar transportador de placa equipamento de manuseio
Introdução
Esta máquina usada na linha especial SMT com Corner, para mudar a direção do fluxo de PCB.
Características
1, largura de PCB ajustável de 350 mm.
2, corrige seleção de trilhos personalizados.
3, Usado para alterar a direcção de transporte do PCB em 90.
4, controle de botão LED suave, operação tradicional, mas fácil.
5, cobertura transparente de segurança do lado superior, operação pode assistir todo o processo de trabalho.
6, Utilize guias lineares hiwin e parafuso de chumbo para fazer rotação suave e precisa.
7, Minimizar o espaço de transferência entre os transportadores.
8, os fluxos de tráfego de PCB podem ser personalizados.
8, para ajustar suavemente a largura do PCB.
9, compatível com o SMEMA.
Especificações
Nome do produto | Transportador de circuito de circuito impresso |
Altura de transporte | 910±20 mm |
Direcção do transporte | L~R, ou R~L |
Tempo de ciclo | Aproximadamente 5 segundos. |
Lado fixo da via | Lado da frente |
Fornecimento de energia | AC100-230V,50/60Hz, de fase única |
Pressão do ar | 4-6bar |
Consumo de ar | Máximo 10 L/min |
Espessura do PCB | Min 0,4 mm |
Sinalização | SMEMA |
Modelo | HS-SZ350 | HS-SZ460 |
Comprimento eficiente do PCB | 50*50~450*350 mm | 50*50~550*460 mm |
Dimensão da máquina | 700*750*1200 mm | 840*890*1200 mm |
Peso | 150 kg | 180 kg |
