Válvula de distribuição controlada por ecrã táctil com válvula piezo PUR e módulo de aquecimento por barril

Módulo de aquecimento por barril Controles de tela sensível ao toque PUR Piezo Valve

Princípio e controlo

PURVálvula de piezo

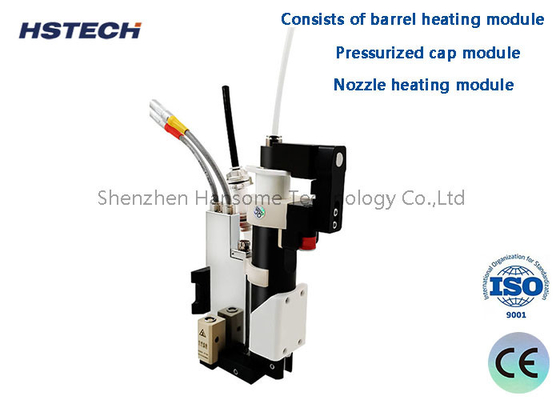

1A válvula PUR Piezo é constituída por um módulo de aquecimento por barril, um módulo de tampa pressurizada, um módulo de aquecimento por bocal, um módulo de corredor, um módulo de corpo da válvula e um módulo de dissipação de calor.
2O módulo de aquecimento de barril transporta o barril e uma secção de aquecimento, de temperatura controlada, para completar o aquecimento inicial do gel.
3O módulo de tampa pressurizada veda e pressuriza o cano e controla a pressão de saída através do controlador.
4O módulo de dissipação de calor dissipa o calor e reduz o ruído da válvula.
5A válvula de injecção piezoelétrica adota um projeto modular, a parte em contacto com o gel é concebida como módulo de correia e a parte não em contacto com o gel é concebida como módulo do corpo da válvula.
6Em diferentes aplicações, o módulo do corredor pode ser substituído para satisfazer as necessidades de distribuição.
7. Diâmetro do bico (de 0,03 mm a 0,80 mm).
8Os módulos do corredor devem ser limpos regularmente num limpador ultrasónico.Ferramentas especiais são necessárias para limpar os bicos para evitar danos aos bicos.

Controlador de válvulas de piezo
1O ecrã táctil controla a válvula de injecção piezoelétrica e o sistema de distribuição, suporta comunicação 485, potente, segura e fiável.
2A tela sensível ao toque adota o modo de controlo gráfico, os componentes do sistema de distribuição e a função de exibição de controlo são exibidos graficamente, o que é conciso e intuitivo.

3Dispositivo de aquecimento por bocal:O bocal deve ser aquecido a uma temperatura adequada antes de ser dispensado.O dispositivo de aquecimento adota o modo de aquecimento de um estágio.
4O aquecimento no bico mantém a temperatura constante do gel para atingir o melhor desempenho do gel.

Aquecimento por bocal e tambor

1O dispositivo de aquecimento utiliza um método de aquecimento em dois estágios.

2O aquecimento no cano e no bico mantém a temperatura constante da cola para satisfazer o desempenho óptimo da cola.

Especificações

Características e vantagens do produto

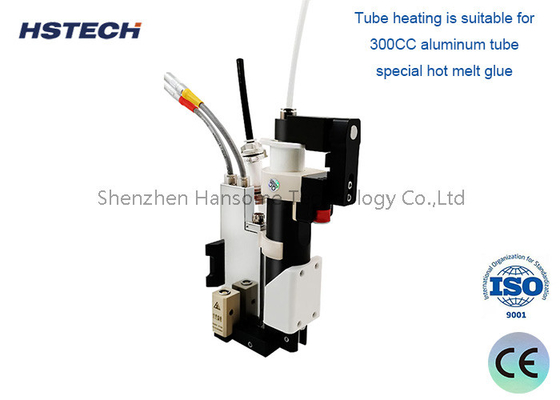

1O aquecimento de tubos é adequado para tubos de alumínio de 300CC com cola especial de fusão a quente.
2. Design modular, fácil de substituir peças, depuração é simples, o processo de uma gama mais ampla de aplicações
3O volume de pulverização pode ser preciso até 0,3 nL, a precisão da consistência do ponto de cola de pulverização é tão alta quanto 98%.
4Pode realizar-se um processo de pulverização de adesivo de fusão a quente com uma largura de linha mínima de 0,17 mm e um diâmetro de ponto mínimo de 0,15 mm.
5Pode combinar com qualquer plataforma de movimento no mercado.

Área de aplicação

Ligação e vedação de capas de telemóveis, encapsulamento de baterias de energia nova, ligação e vedação de ecrãs de contacto para vários produtos electrónicos,Encapsulamento de alto-falantes e receptores de telemóveis celulares, encapsulamento de fones de ouvido de ponta e capas de áudio, encapsulamento de módulos de identificação de impressões digitais.
