Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-S331R |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | 2900~4000USD/set |
Detalhes da embalagem: | Caixa de madeira |
Tempo de entrega: | 5 a 7 dias úteis |
Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 200 pcs por mês |
Nome do produto: | Máquina de solda de mesa | Outra denominação: | Robô de solda automático |
---|---|---|---|
Plataforma de trabalho: | Plataforma única | Ponta de solda: | Única ponta |
Rotação: | 360 graus | Voltagem: | AC220V/110V |
Utilização: | PWB Soldeing, soldadura, solda da placa de circuito | Garantia: | 1 ano |

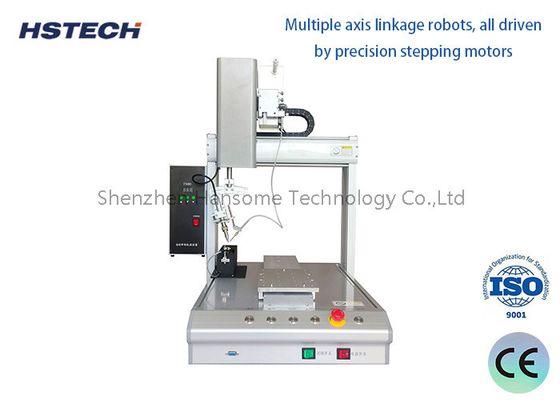

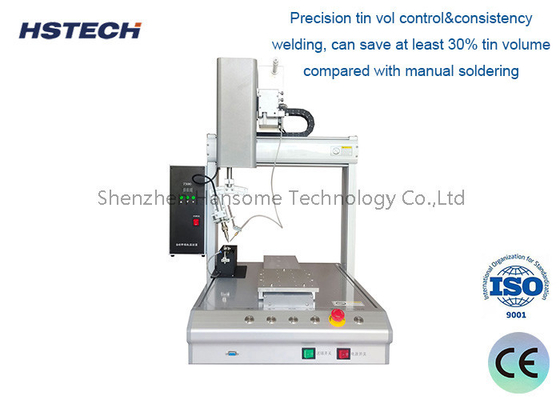

Robô de solda de 4 eixos baseado no Windows: programação manual, AC110V/220V, 50W de potência
Introdução
Esta máquina de soldadura automática que chamamos de 4 eixos máquina de soldadura automática, X, Y, Z e 360 graus eixo de rotação, a máquina adotar a pressão do ar e eletricidade impulsionada,através da caixa de calças para programação manual de cada pontoEsta máquina é usada principalmente para adicionar latas no PCBA, ou cabos de solda, economizando mais mão-de-obra e melhorando a eficiência de produção.
Características
1, 4 eixos de trabalho, X / Y / Z e R rotação movendo, alcançar muitos ângulo propósito de solda.
2, O ferro de solda sem nitrogénio, muito seguro e de protecção do ambiente,
3, a cabeça de solda pode ser ajustada em várias direções, o que pode proteger o PCB e os componentes de danos.
4,Use a cabeça de ferro como o ponto de base para alinhar a posição da chave do produto, pressione a tecla de entrada, o programa irá gerar automaticamente este ponto no sistema,Então, definir os dados sobre o ponto e assim por diante.
5Usando alta precisãomotor passo a passo e sistema de correia de cronometragem, e algoritmos avançados de controle de movimento para melhorar efetivamente a precisão e a repetibilidade do posicionamento do movimento.
6, A máquina com função de limpeza automática, que pode tornar o processamento da solda mais estável e prolongar a vida útil do ferro de solda.
7, Com o pingente de ensino portátil, a programação é simples e fácil de aprender.
Especificações
Modelo | HS-S331R |
Voltagem | AC110V/220V,50/60Hz |
Intervalo de trabalho X/Y/Z | 300*300*100 mm |
Eixo R | 360 graus |
Velocidade de movimento X/Y/Z | Máximo 300 mm/s |
Sistema de accionamento | Motor passo a passo, correia de tempo. |
Guia linear | Guia de alta precisão da marca Taiwan |
Precisão de repetição | ± 0,02 mm |
Programação | Pendente de ensino |
Sistema de controlo | Painel de controlo |
Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
Limpeza de estanho de ferro | Limpeza de ar/pneumática |
Interface externa | USB+RS232 |
Método de solda | Soldagem por ponto/arrastamento |
Peso | 48 kg |
Dimensão da máquina |
520*585*800 mm |
