Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-S5331R |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de madeira |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Robô de solda automático | Cabeça de solda: | Solteiro |
---|---|---|---|
Voltagem: | 220V/110V, opcional | Comunicação externa: | RS232 |
Tabela de trabalho: | Duplo | Programação: | Ensina pendente |

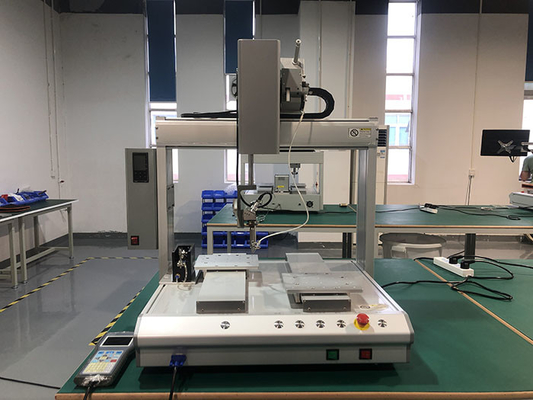

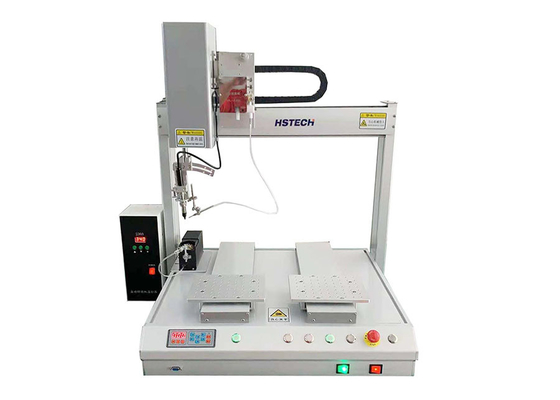

Máquina de solda automática robótica de mesa dupla de 5 eixos com sistema de filtro de purificação de fumaça
Introdução
Chamamos a este robô de solda uma máquina de solda de 5 eixos, baseada num robô de solda de 4 eixos e mais um eixo R de rotação de 360 graus, por isso tem um alcance de solda maior.
A solda é o processo de junção de peças metálicas usando várias ligas fusíveis (soldagens).para que os componentes formem contatos intermoleculares através de suas superfícies sem serem fundidos para completar a soldagem.
A soldagem pode ser dividida em soldagem suave e soldagem dura.A soldagem dura é geralmente usada para metais como prataOs pontos de soldagem são muito mais fortes que a soldagem suave e a sua resistência ao cisalhamento é de 20 a 30 vezes superior à da soldagem suave.O termo soldadura é geralmente utilizado para os dois tipos de conexões térmicas acima, porque, em ambos os casos, a solda fundida é inscrita num espaço alongado entre duas superfícies metálicas sólidas limpas e próximas a serem instaladas.
Aplicação
1, Produtos de semicondutores
2, produtos ópticos
3, Produtos eletrónicos
4, Eletrodomésticos gerais
5, Máquinas de precisão/Produtos eléctricos
6, Produtos mecânicos de grande escala
7, Bens de Consumo Geral
Características
1, soldagem de 5 eixos.
2Controle do motor passo a passo.
3, aquecimento e controle de estanho quebrado.
4Guia linear Hiwin de alta qualidade, assegura o movimento suave e plano.
5, Soldagem flexível, disponível para soldagem spot, soldagem por arrasto e outras funções.
6O braço da máquina é uma liga de alumínio de modelo privado, estrutura estável, sem dobras, anti-ferrugem.
7, Ensina pendent programação, pode salvar max 99 grupos de programas.
8, sistema de filtro de purificação de fumaça, prolongar a vida útil do ferro de solda, melhorar a qualidade da solda.
Máquina de soldar totalmente automática
As máquinas de soldadura por cordas totalmente automáticas e as máquinas de soldadura monolítica totalmente automáticas têm as seguintes vantagens em comparação com a soldadura manual:
1 Velocidade de soldagem rápida, consistência de boa qualidade, superfície bonita e sem fenómeno de soldagem irregular causado pela soldagem manual.A solda de equipamentos pode evitar a influência de vários fatores humanos durante a solda manual, tais como a influência da proficiência do operador, condição física, emoções, etc., garantindo assim a consistência e fiabilidade da solda.
2 Pode reduzir o número de operadores e pessoal de inspeção, reduzir a dificuldade de gestão e os custos do produto.E o recrutamento anual é a coisa mais problemática para os chefes.As máquinas de solda automática podem reduzir significativamente o número de empregados.
3A fiabilidade da soldadura da máquina de soldadura por cordas é muito superior à da soldadura manual.
Especificações
Modelo | HS-S5331R |
Fornecimento de energia | Motor de medição AC110V/220V |
Pressão do ar | 0.45-0.5Mpa |
Eixo | 5 |
Faixa de movimento |
X 500 mm |
Y1 300 mm | |
Y2 300 mm | |
Z 100 mm | |
R 360 graus | |
Velocidade de movimento |
X/Y1/Y2 1-600 mm/s |
Z 1-300 mm/s | |
R 1-100 mm/s | |
Método de transporte | Guia linear |
Precisão de repetição | ± 0,05 mm |
Capacidade de carga da plataforma | 10 kg |
Capacidade de carga no eixo Z | 5 kg |
Tamanho da plataforma | 190*150 mm |
Potência do aquecedor | 150 W |
Modo de edição | Painel de manuseio |
Capacidade do programa | 99 |
Porto de comunicação | RS232 |
Alimentação | Sistema de alimentação de estanho único |
Diâmetro de estanho de solda | 0.3-1,5 mm |
Dimensão da máquina | 720*580*645 mm |
Peso líquido | 65 kg |
