Lugar de origem: | Japão |
Marca: | FUJI |
Certificação: | CE |
Número do modelo: | NXT I |
Quantidade de ordem mínima: | 1 por cento |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de cartão |
Tempo de entrega: | 3 dias úteis |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 10000 unidades por mês |
Nome do produto: | Bocais da geração de FUJI NXT primeiro | Cabeça do bico: | H04 |
---|---|---|---|
Tipo: | Partes de bocas de montagem NXT | Unidades de venda: | 1.0, 1.3, 1.8, 2.5, 3.7, 5,0 mm |
Utilização: | Componentes do smd da sução | Material da ponta de bocal: | De aço inoxidável |

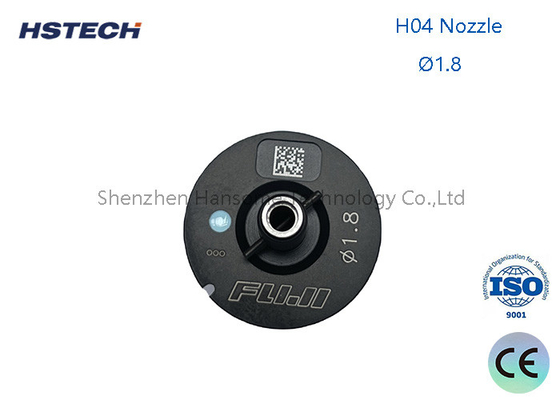

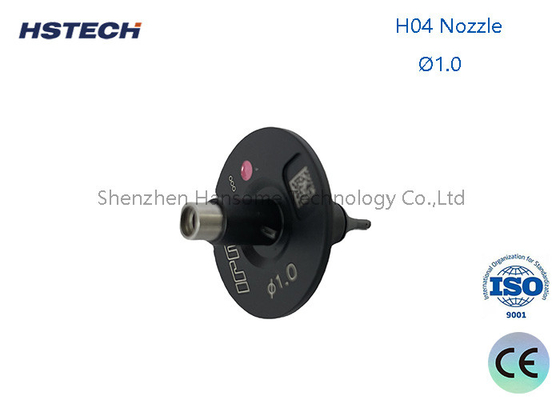

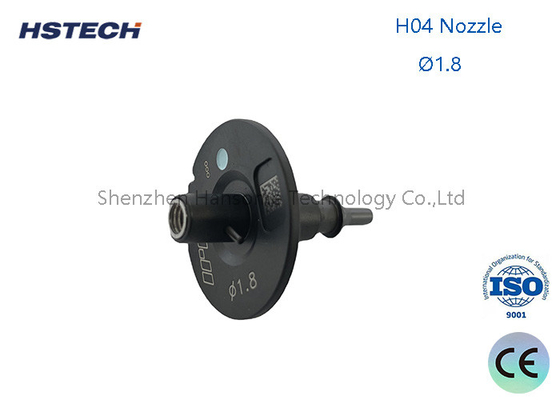

Fuji SMT Nozzle H04 Head NXT Mounter Nozzle Parts 1.0, 1.3, 1.8 para componentes SMD de sucção
Introdução do bico
O bico da máquina SMT é uma peça de equipamento utilizada para componentes de montagem de superfície.Sua função é colocar com precisão os componentes de montagem de superfície na posição correspondente na placa de circuitoO bico da máquina de colocação de chips é um componente importante que transporta a captação e colocação de componentes electrónicos.O bico da máquina de colocação consiste geralmente no corpo do bicoO corpo do bico é normalmente feito de liga de alumínio ou plástico e tem uma certa forma e tamanho,que podem adaptar-se às necessidades de colocação de diferentes tipos de componentes de montagem de superfície.
Forma do bico:
A forma do bico de sucção incluiburaco quadrado, buraco redondo e sulco em V.
O bico de sucção feito sob medida, de acordo com a forma do material do componente eletrônico, seleciona um ponto de sucção plano para fazer um bico de sucção alongado,se estende até à superfície da ranhura do material a sugar, e faz uma forma de retorno de acordo com a borda do material, com ambas as extremidades usando Flat, irregular no meio.
Material do bico:
1. Bocal de aço de tungstênio: O bocal de aço de tungstênio é forte e durável, mas é fácil de ficar branco. Se ficar branco, basta pintá-lo com uma caneta à base de óleo e você pode continuar a usá-lo.
2. Bocas de cerâmica: as bocas de cerâmica nunca ficam brancas, mas são frágeis e fáceis de quebrar.
3. Bocal de aço de diamante: É forte, fácil de usar e nunca ficará branco, mas é muito caro e não é muito econômico.
4. Bocal de cola: Quando a superfície do material é irregular ou o material é pegajoso, é adequado usar o bocal de cola. No entanto, a vida útil do bocal de cola não é longa.Recomenda- se que, ao encomendar o bico da colaQuando o bico estiver desgastado, pode substituí-lo pelo bico de borracha.
NXT Série de bocas H12/H08/H04/H01
Parte n° | Descrição |
AA05600 | H0812 Amarelo Φ0,45/0.3 |
AA05700 | H08 Azul Φ0,7/0.5 |
AA05800 | H08 Rosa Φ1.0 |
AA20A00 | H08 Verde Φ1.3 |
AA06400 | H08 Laranja Φ1.3 Melf |
AA20B00 | H08 Aqua Φ1.8 |
AA19G00 | H08 Laranja Φ1.8 Melf |
AA20C00 | H08 Púrpura Φ2.5 |
AA06504 | H08 Laranja Φ2.5 Melf ((R07-025M-070) |
AA0WT00 | H08 Púrpura Φ2,5G |
AA20D00 | H08 Amarelo-verde Φ3.7 |
AA18C00 | H08 Amarelo-verde Φ3.7G |
AA20E00 | H08 Propulsão média Φ5.0 |
AA06300 | H08 Vermelho Φ5.0G |
AA06W00 | H04 Rosa Φ1.0 |
AA06X00 | H04 Verde Φ1.3 |
AA06Y00 | H04 Aqua Φ1.8 |
AA22Z14 | H04 Laranja Φ1.8 Mel |
AA06Z00 | H04 Pruple Φ2.5 |
AA07F00 | H04 Prupla Φ2.5G |
AA07A00 | H04 Amarelo-verde Φ3.7 |
AA07G00 | H04 Amarelo-verde Φ3.7G |
AA07B00 | H04 Propulsão média Φ5.0 |
AA07H00 | H04 Vermelho Φ5.0G |
AA07C00 | H04 Propulsão média Φ7.0 |
AA07K00 | H04 Vermelho escuro Φ7.0G |
AA07D00 | H04 Propulsão média Φ10.0 |
AA07L00 | H04 Marinha Φ10.0G |
AA07E00 | H04 Proposta média Φ15.0 ((R19-150-155) |
AA07M00 | H04 Branco Φ15.0G ((R19-150-155) |

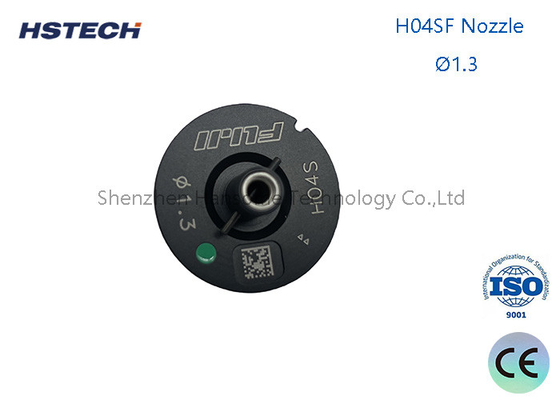

AA8WX00 | H04S Φ2.5 ((R19-025-155-S) |
AA8CC00 | H04S Φ3.7 ((R19-037-155-S) |
AA0AS00 | H01 Rosa Φ1.0 |
AA05800 | H01 Verde Φ1.3 |
AA0MZ00 | H01 Laranja Φ1.3 Mel |
AA06900 | H01 Aqua Φ1.8 |
AA11R00 | H01 Orang Φ1.8 Melf |
AA07000 | H01 Púrpura Φ2.5 |
AA08400 | H01 Púrpura Φ2,5G |
AA07100 | H01 Amarelo-verde Φ3.7 |
AA08500 | H01 Amarelo-verde Φ3.7G |
AA07900 | H01 Propulsão média Φ5.0 |
AA07200 | H01 Vermelho Φ5.0G |
AA08000 | H01 Propulsor médio Φ7.0 |
AA07300 | H01 Vermelho escuro Φ7.0G |
AA08100 | H01 Propulsor médio Φ10.0 |
AA07400 | H01 Marinha Φ10.0G |
AA08200 | H01 Propulsor médio Φ15 |
AA07500 | H01 Branco Φ15.0G |
