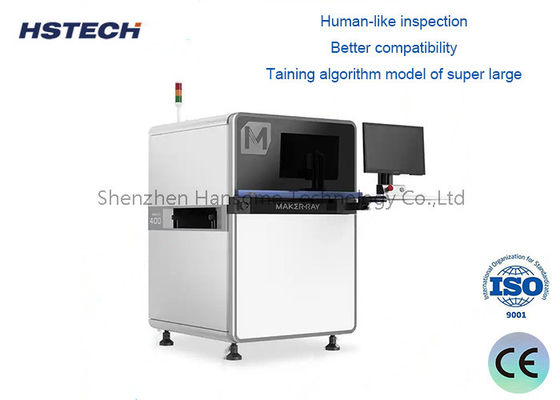

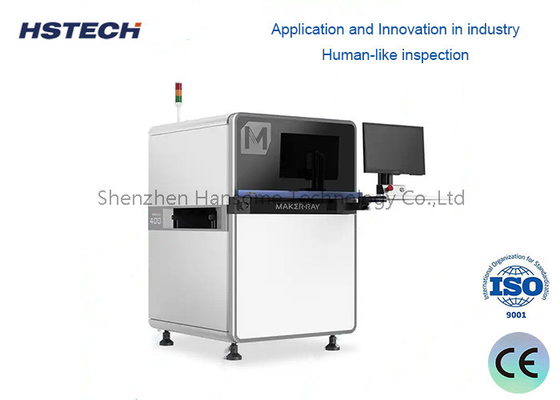

Robô de solda automática para inspeção rápida com assistente remoto para AOI THT/DIP em linha antes da solda em onda

Nome da marca:	HSTECH
Número do modelo:	AIS300
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

AOI em linha THT DIP após solda por ondas

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Espessura:

0.3 - 5 mm

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Potência total:

2600w

Fornecimento de energia:

AC220V

Pressão do ar:

4-6bar

Montando a precisão:

± 0,01 mm

Tipo:

Automático

Peso:

30 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Robô de solda automática para inspeção rápida com assistente remoto para AOI THT/DIP em linha antes da solda em onda

Especificações

Modelo	AIS300	AIS301
Tamanho do PCB	50x50mm~430x380mm	50x50mm~350x350mm
Espessura	0.3 ~ 7.0 mm
Extensão de deformação	< 4 mm
Altura do componente	150 mm de cima, 25 mm de baixo
Câmara	5MP, cor, CCD
Fonte luminosa	RGB
VOC	45*37 mm
Resolução	20um
Inspecção
Defeito dos componentes de montagem	Desaparecido, deslocado, desviado, danificado, distorcido, redundante, sujo.
Defeito da solda	Excesso, insuficiência, ponte, sem pé, falta de solda, não molhar.
Outra função	Código de barras, cod QR, OCR
Velocidade	0.23sec/fov	0.25sec/fov
Software/hardware
Sistema de operação	Ubuntu 14.04 LTD 64 bits
Função	Controle remoto, importação de ficheiros Gerber, ferramenta de formação para novos modelos
PCs industriais	CPU Intel i5, Cartão Gráfico Independente, 12G DDR, 256 SSD
Exibição	22 polegadas FHD LCD
Moção	Actuador linear de alta precisão
Fornecimento de energia	AC220V,1KW
Pressão do ar	> 0,5 MPa
Dimensão ((LHW)	110016301350 mm	110012801300 mm
Peso líquido	800 kg	700 kg

Características

A, algoritmo do núcleo algoritmo da rede neural convolucional

Aplicação e inovação na indústria

Inspecção semelhante à humana

Melhor compatibilidade

Modelo de algoritmo de formação de um conjunto de amostras supergrandes

Alta generalização

Super capacidade de detecção, menor falso positivo

Modelo de apoio à auto-formação dos utilizadores

B. Alta resistência ao desgaste

C. Grande área de inspecção e elevada compatibilidade

D. Alta taxa de inspecções e baixa taxa de falsos positivos.

E, base de mármore, mais estável.

F, atuadores lineares duplos XY, alta velocidade, alta precisão

Aplicação

Esta inline THT AOI usada após a máquina de solda de onda na linha de produção DIP, é usada para corrigir as unidades erradas, o que pode reduzir os reparos e o tempo.Esta máquina é amplamente utilizada para inspecionar a placa-mãe da TV, placa-mãe de PC, placa de alimentação, placa de controlo industrial, mini aparelhos eletrónicos domésticos e outros PCBA.

Equipamento de linha de produção SMT

1. Carregador de PCB: O PCB é colocado no rack e alimentado automaticamente para a máquina de sucção.
2Máquina de sução de placas: Sucção automática de PCB na pista e transferência para a máquina de impressão.
3. Máquina de impressão: imprimir a pasta de solda ou cola vermelha no aço a laser completamente no PCB.
4. Máquina de montagem de superfície de alta velocidade: Utilizando o programa editado pelo equipamento para montar componentes em posições de peças designadas, pode acomodar peças em forma de rolo com SOP abaixo de 28 pinos,e a sua característica é a velocidade de instalação rápida.
5.Transporte: um dispositivo para transferir placas de PCB.

Robô de solda automática para inspeção rápida com assistente remoto para AOI THT/DIP em linha antes da solda em onda 0
