| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | AIS300 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | AOI em linha THT DIP após solda por ondas | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã táctil | PLC: | Mitsubishi |
| Marca do relé: | Schneider | Comutador optoeletrônico: | OMRON |
| Materiais: | Liga de alumínio | Condição: | Novos |
| Espessura: | 0.3 - 5 mm | Sinalização: | SMEMA |
| Aplicação: | Conjunto eletrônico | Cores: | De prata |
| Sistema de controlo: | PLC | OEM/ODM: | Disponível |
| Potência total: | 2600w | Fornecimento de energia: | AC220V |
| Pressão do ar: | 4-6bar | Montando a precisão: | ± 0,01 mm |
| Tipo: | Automático | peso: | 30 kg |

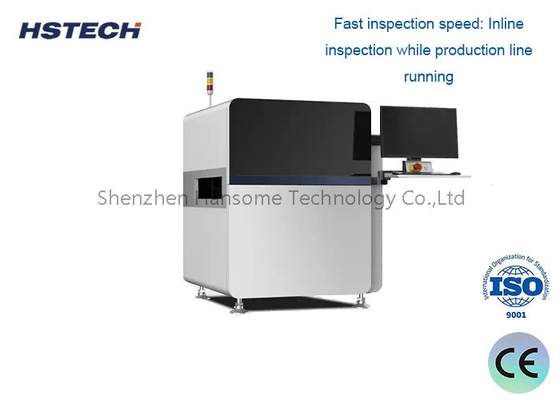

Instalação rápida Velocidade de inspeção rápida Assistente remoto em linha THT DIP AOI antes da solda de onda
Especificações
| Modelo | AIS300 | AIS301 |
| Tamanho do PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Espessura | 0.3 ~ 7.0 mm | |
| Extensão de deformação | < 4 mm | |
| Altura do componente | 150 mm de cima, 25 mm de baixo | |
| Câmara | 5MP, cor, CCD | |
| Fonte luminosa | RGB | |
| VOC | 45*37 mm | |
| Resolução | 20um | |
| Inspecção | ||
| Defeito dos componentes de montagem | Desaparecido, deslocado, desviado, danificado, distorcido, redundante, sujo. | |
| Defeito da solda | Excesso, insuficiência, ponte, sem pé, falta de solda, não molhar. | |
| Outra função | Código de barras, cod QR, OCR | |
| Velocidade | 0.23sec/fov | 0.25sec/fov |
| Software/hardware | ||
| Sistema de operação | Ubuntu 14.04 LTD 64 bits | |
| Função | Controle remoto, importação de ficheiros Gerber, ferramenta de formação para novos modelos | |
| PCs industriais | CPU Intel i5, Cartão Gráfico Independente, 12G DDR, 256 SSD | |
| Exibição | 22 polegadas FHD LCD | |
| Moção | Actuador linear de alta precisão | |
| Fornecimento de energia | AC220V,1KW | |
| Pressão do ar | > 0,5 MPa | |
| Dimensão ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
| Peso líquido | 800 kg | 700 kg |
Características
A, Algoritmo do núcleo Algoritmo da rede neural convolucional
Aplicação e inovação na indústria
Inspecção semelhante à humana
Melhor compatibilidade
Modelo de algoritmo de formação de um conjunto de amostras supergrandes

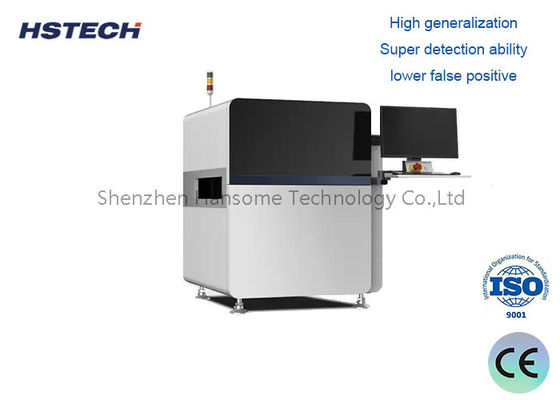

Alta generalização
Super capacidade de detecção, menor falso positivo
Modelo de apoio à auto-formação dos utilizadores
B. Alta resistência ao desgaste
C. Grande área de inspecção e elevada compatibilidade
D. Alta taxa de inspecções e baixa taxa de falsos positivos.
E, base de mármore, mais estável.
F, atuadores lineares duplos XY, alta velocidade, alta precisão
Aplicação
Esta inline THT AOI usado após máquina de solda de onda na linha de produção DIP, ele usado para corrigir as unidades erradas, o que pode reduzir os reparos e tempo.Esta máquina é amplamente utilizada para inspecionar a placa-mãe da TV, placa-mãe de PC, placa de alimentação, placa de controlo industrial, mini aparelhos eletrónicos domésticos e outros PCBA.
