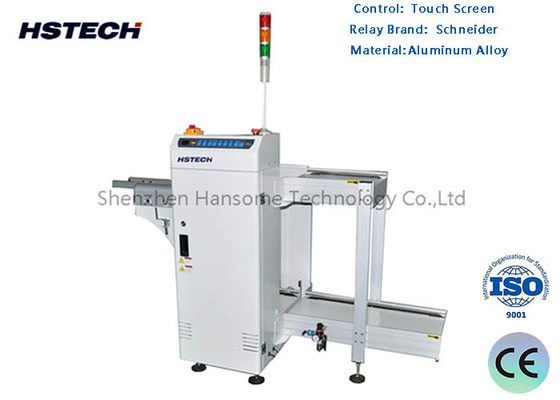

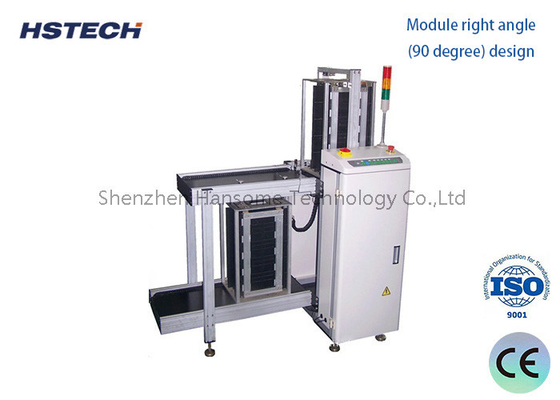

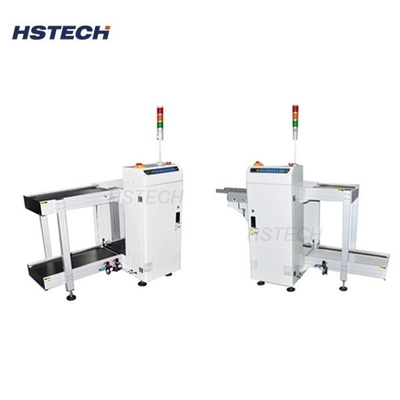

Descarregador de PCB de pista dupla com capacidade de carregamento de 6 magazines e sistema de controle PLC para produção SMT

Descarregador de PCB de pista dupla com capacidade de carregamento de 6 magazines e sistema de controle PLC para produção SMT

Nome da marca:	HSTECH
MOQ:	1 Conjunto
preço:	negotiable
Condições de pagamento:	D/P,T/T,União Ocidental,
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de duas vias

Garantia:

1 ano

Controlar:

tela sensível ao toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Aplicativo:

Conjunto eletrônico

Sistema de controle:

Plc

Consumo de energia:

200 W

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Destacar:

Descarregador de PCB com design de pista dupla

Capacidade de carregamento de 6 compartimentos Descarregador SMT

Equipamento de manuseio de PCB do sistema de controle PLC

Descrição do produto

Descarregador de PCB de 6 revistas de alta qualidade com sistema de controle PLC

Este descarregador de PCB avançado foi projetado para coletar placas de circuito impresso em duas revistas simultaneamente a partir de equipamentos de trilha dupla, apresentando um sofisticado sistema de controle PLC para automação e eficiência ideais.

Introdução ao Descarregador de PCB

Esta unidade coleta eficientemente PCBs em duas revistas a partir de equipamentos de trilha dupla simultaneamente, garantindo um fluxo de produção contínuo em processos de fabricação SMT.

Princípio de Funcionamento

Mecanismo de Recepção da Placa: Utiliza sistemas robóticos ou correias transportadoras com adsorção a vácuo para remover com segurança PCBs montadas do montador
Mecanismo de Transferência: Transfere PCBs conectados para estações de saída designadas, mantendo a estabilidade horizontal para evitar desvios na posição dos componentes
Posicionamento Preciso: Equipado com sistemas de reconhecimento visual para monitoramento em tempo real da posição e ângulo da PCB, com sistemas de controle usando dados de feedback para transferência e colocação precisas
Alta Automação: Os descarregadores SMT modernos operam totalmente automaticamente, sem intervenção manual, permitindo a transferência rápida e eficiente de PCB entre os processos
Coordenação do Montador: As sequências de trabalho são sincronizadas com os montadores anteriores para garantir a transferência contínua e perfeita de PCB entre os estágios de fabricação

Principais Características

Sistema de Controle PLC Avançado
Design de trilhas duplas e plataformas de elevação duplas
Capacidade de carregamento de 6 revistas
Design otimizado do circuito de gás para transmissão suave e estável de PCB
Compatibilidade SMEMA padrão

Especificações Técnicas

Tipo	DU-250	DU-300	DU-400	DU-500
Fonte de Alimentação	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
Fornecimento de Ar	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
Tamanho da PCB (mm)	350*50~250	445*50~330	530*50~390	535*50~460
Direção da PCB	esquerda para direita ou direita para esquerda	esquerda para direita ou direita para esquerda	esquerda para direita ou direita para esquerda	esquerda para direita ou direita para esquerda
Tamanho da Revista (mm)	335320565	460400565	535460565	535530565
Passos (mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Altura de Transporte (mm)	900±20	900±20	900±20	900±20
Velocidade de Transmissão	6m/S	10m/S	10m/S	10m/S
Potência do Motor Principal	440W	440W	440W	440W
Tamanho da Máquina (mm)	151015301250	191016301250	216017601250	216019001250
Peso (kgs)	320	350	380	410
