Alinhamento Automático de Revista Motor de Freio 90W Acionamento Velocidade Ajustável Transportador de Correia Descarregador de PCB para Final de Linha SMT

Nome da marca:	HSTECH
Número do modelo:	HS-460ULD
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador do PWB

Poder:

AC110V/AC220V, 50/60Hz

Plc:

Mitsubishi

Comutador optoeletrônico:

OMRON

Doença:

Novo

Estrutura:

transportador de correia

Velocidade:

Ajustável

Direção da PCB:

LR ou R-L (personalizada)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

Descarregador de PCB de alinhamento automático de revistas

Descarregador de PCB do motor de travagem de 90 W

Descarregador de PCB de ponta de linha SMT

Descrição do produto

Alinhamento Automático de Revista Descarregador de PCB com Motor de Freio de 90W

Este descarregador de PCB avançado remove automaticamente placas de circuito impresso do equipamento da linha de produção SMT, garantindo um manuseio eficiente e sem danos às placas.

Funções e Aplicações Principais

Remover automaticamente placas de PCB de máquinas de colocação SMT e fornos de refluxo
Transferir placas para processos subsequentes, incluindo inspeção e classificação
Aumentar a eficiência da produção, reduzindo a intervenção manual
Minimizar o risco de danos às PCB durante as operações de manuseio

Princípio de Funcionamento e Componentes

Correia Transportadora: Transporta PCBs da porta de descarga do equipamento para o descarregador
Mecanismo de Fixação: Ventosas a vácuo ou garras mecânicas acomodam vários tamanhos de PCB
Mecanismo de Elevação: Controla o movimento vertical para remoção da placa da esteira
Mecanismo de Transferência: Move as placas para posições designadas ou processos subsequentes
Sistema de Controle: Automatiza todas as operações com base nas entradas do sensor

Especificações de Desempenho

Faixa de tamanho de fixação: De 50mm a mais de 500mm
Frequência de fixação: Até dezenas de PCBs por minuto
Precisão de posicionamento: Precisão de ±0,1mm
Estabilidade de operação: Operação contínua por dezenas de milhares de horas

Principais Vantagens

Maior eficiência de produção e consistência do processo
Custos de mão de obra reduzidos e manuseio manual
Proteção aprimorada da PCB e taxas de rendimento aprimoradas
Integração perfeita com equipamentos de linha de produção SMT
Compatível com PCBs de várias especificações e tamanhos

Especificações Técnicas

Modelo	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Tensão	AC110V/220V, 50/60Hz, monofásico, máx. 300A
Dimensão da PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimensão da Revista	355×320×565	460×400×565	535×460×565	535×530×565
Quantidade da Revista	Lado superior 1 pc, lado inferior 1 pc, ou personalizado para conter mais
Fornecimento de Ar	0,4~0,6Mpa
Altura de Transporte	900±20mm padrão
Tempo de Carregamento	6 segundos
Tempo de Mudança da Revista	Aproximadamente 20 segundos
Direção de Transporte	E para D, ou D para E, opcional
Espessura da PCB	Mínimo 0,4mm
Seleção de Passo	1-4 (passos de 10mm)
Comunicação	SMEMA
Dimensão da Máquina	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Peso	Aproximadamente 160kg	Aproximadamente 200kg	Aproximadamente 240kg	Aproximadamente 260kg

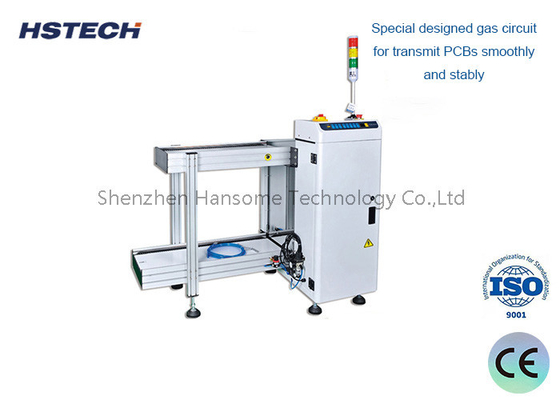

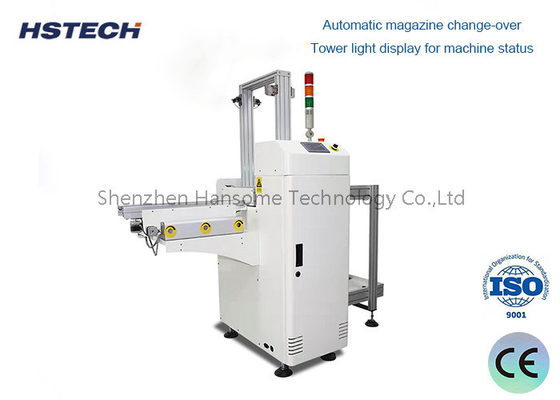

Imagens do Produto
