Equipamento de manuseio de PCB com display de luz de torre

Equipamento de manuseio de PCB com display de luz de torre

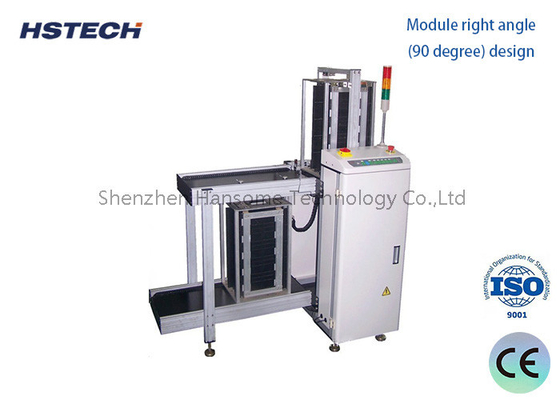

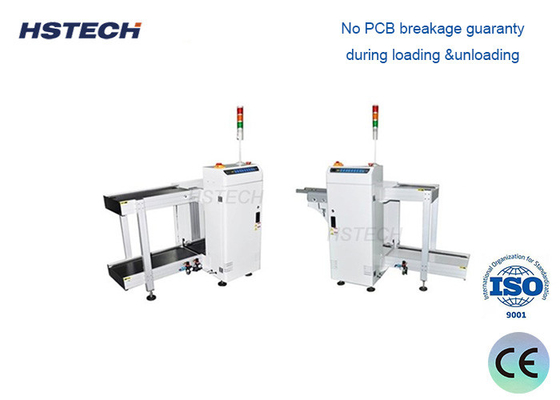

Esta máquina é usada para o início da linha de produção SMT, empurrando os PCBs para fora do carregador para o transportador da máquina a jusante.

Definição e função:
O carregador de PCB é um equipamento especial para carregamento automático de PCB (placa de circuito impresso).
A função principal é a de retirar automaticamente materiais do rack de matérias-primas e carregá-los com precisão na linha de produção ou no equipamento de processo subsequente.

Princípio de funcionamento:
O carregador de PCB é geralmente composto por rack, vaso de sucção a vácuo, plataforma de servo XY e outros componentes.
O vaso de sucção absorve a placa de PCB através da pressão negativa do vácuo, e a plataforma controla com precisão a trajetória de movimento para levar a placa de PCB do rack para a posição especificada.
Todo o processo é automaticamente concluído pelo sistema de controlo para atingir uma operação de carga de PCB rápida e eficiente.

Principais características:
Alto grau de automação: recolha e colocação totalmente automática de PCB sem operação manual.
Alta precisão de carga: precisão de posicionamento repetível dentro de ±0,05 mm.
Forte adaptabilidade: a posição da vaso de sucção pode ser ajustada automaticamente de acordo com diferentes tamanhos de PCB.
Alta eficiência: a eficiência média de carga de uma única máquina pode atingir 300-500 peças/hora.
Poupar custos de mão-de-obra: reduzir muito a intensidade de trabalho de carregamento manual.

Cenários de aplicação:
Fabricação de PCB: carregamento automático de placas nuas em equipamentos de correção SMT, máquinas de solda por ondas, etc.
Montagem eletrónica: carga de placas de PCB montadas no equipamento de ensaio, no equipamento de embalagem, etc.
Reparação e reparação: carregar rapidamente e com precisão as placas de PCB reparadas no equipamento de reparação.

Especificações

FAlimentação

1, controle de tela sensível ao toque em cores verdadeiras

2, Mitsubishi PLC

3, Capacidade do carregador: superior 1, inferior 1 ou personalizado

4, Passagem seletiva: 10mm, 20mm, 30mm, 40mm

5Direcção de transporte dos PCB: L - R, ou R - L, opcional

6, Seleção do modo de execução manual/automática

7, Fixação do carril dianteiro ou do carril traseiro, opcional

8, Altura padrão para aplicação SMT ((920±20mm)

9, visualização de luzes da torre

10, sinal SMEMA
