Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | CM-610 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caso de madeira, proteção da espuma |
Tempo de entrega: | 20~30 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram, D/P |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Máquina do router de PCBA | Alimentação: | Alimentação na gaveta |
---|---|---|---|
Plataforma de funcionamento: | Duplo, pode ser combinado como uma plataforma. | função: | Com um diâmetro não superior a 50 mm |
Material: | Matel da folha | cor: | Alaranjado, cinzento |
Realçar: | PCB Router CNC,máquina de corte do pcba |

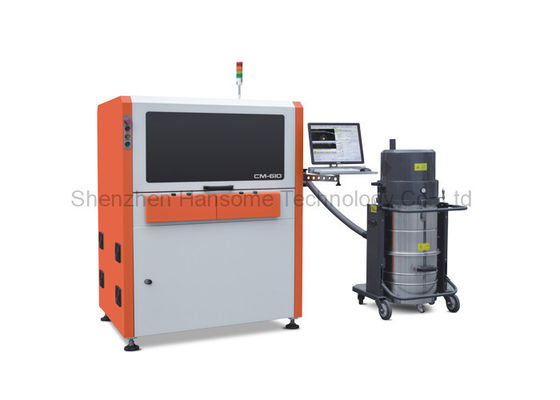

Gaveta que alimenta a máquina automática do router do PWB de Depaneling com coletor de poeira
Características
1, tipo de trituração router do PWB com elevada precisão e limpeza alta, plataforma de trabalho paralela dupla e único pindle.
2, baixa pegada, tipo plataforma da gaveta são projetados evitar a poluição da sala da limpeza.
3, coleção de poeira lateral superior com eficiência mais alta do que o lado inferior, e mais baixo ruído.
4, projeto da plataforma, fácil de operar duplos e manutenção.
5, pedido para o pcba de 350*350mm, um tamanho mais grande podem ser personalizados.
6, elevação com o robô para realizar a função inline. (opção)
Especificação
Modelo | CM-610 | CM-610max |
Tamanho máximo do PWB | 350x350mm | 450x450mm |
Tamanho mínimo do PWB | 5x5mm | |
Espessura do PWB | 0.4~6mm | |
Altura da tabela de trabalho | 850mm | |
Modo de carga | Alimentação e liberação manuais | |
Posicionamento do PWB | Dedal ou gabarito magnético | |
Cortando o eixo/velocidade | Sycotec, feito em Alemanha, 5000-60000rpm | |
Tipo refrigerando | Tipo de refrigeração auto | |
Inspeção da faca da ruptura | Sim | |
Cortando a velocidade | 1-100mm/s | |
Cortando a precisão | ±0.05mm | |
Jogo de trituração | rotação do direito φ0.8~φ3.0, aço de tungstênio da pata | |
Repetição posicionando a precisão | ±0.02mm | |
Velocidade movente coordenada | 1000mm/s | |
Programação de Precedure | Importação do desenho de GERBER ou edição através do sistema visual | |
Suprimento de ar | ³ de 5-8KG/cm | |
Fonte de alimentação | AC380V±5%, 50/60Hz, 3KW | |
Dimensão da máquina | 1250*1000*1650mm | 1350*1100*1650 |
Peso da máquina |
Appro 900kg
|
Dimensão da máquina
Detalhes da máquina
O sistema super da visão (equipado com a lente industrial de Moritex da câmera da imagem latente de Alemanha e do tipo de Japão), e o ESD escovam o dispositivo lateral superior da coleção de poeira.
Integrado cortando o sistema (corte com gabarito ou o dedal magnético), e PIN magnético do dedal (projeto da patente)
Sistema de corte seguro (use o eixo de Alemanha Sycotec e a frequência inverte), sistema inglês da versão Win7/Win10.
