Máquina de roteamento PCBA de plataforma dupla e plataforma única com corte de fresagem

Máquina de roteamento PCBA de plataforma dupla e plataforma única com corte de fresagem

Introdução da máquina

Este dispositivo adota um cortador de fresagem para dividir uma placa de PCB multi-conectado de acordo com um caminho pré-editado em alta velocidade operação. substitui corte manual, V-CUT ou defeitos de corte PUSH,Melhora a qualidade do produto e reduz a taxa de sucataEsta máquina adota interface homem-máquina sistema operacional WindowsXP, design de interface simples e fácil de usar, sistema automático de correção de caminho de corte,programa de CCD de alto pixel Programa de produção e bloco e edição e modificação de programa de um passo, o dispositivo de carregamento e descarregamento de PCB das duas plataformas, trabalhando de forma interativa, pode efetivamente reduzir o tempo de espera da máquina, alcançando assim a eficiência de produção ideal.

Principais características

1, Equipado com uma lente de ampliação CCD de alto pixel, funções de ensino e edição de programas auxiliares, melhorar a precisão e precisão e imagens de maior resolução.

2, Sistema automático de posicionamento e correção de pontos MARK. O caminho em movimento tem exibição em tempo real e rastreamento de roteador simulado.A função de correção automática de alinhamento tem maior precisão de corte. Desde que o PCB seja desviado dentro de 3 mm, a visão de máquina pode executar roteamento automático.A calibração relaxa os requisitos de precisão do operador ao colocar a placa e melhora muito a eficiência de trabalho.

3, a cópia das mesas de trabalho esquerda e direita do programa, cópia de blocos, exibição, cópia de placa de conexão multi-ângulo, função de modificação de rastreamento de um passo,e bloco de edição de modificação função simplificar com precisão o tempo de produção do programa e melhorar a eficiência de edição.

4O aspirador de pó feito de ventoinha importada de alta potência e o dispositivo de eliminação estática de alta tensão de 10 V têm um efeito de aspiração mais ideal e menos ruído.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.A distância para cima e para baixo e frequência pode ser definida de acordo com o comprimento da lâmina para prolongar a vida do cortador.

6O design da porta de segurança transparente torna o processo claro de uma só vez.Paragem de emergência é para evitar acidentes durante o processamento e fornecer um ambiente de operação de inspeção seguraA desaceleração de 50% é para facilitar ao programador a monitorização do processo de usinagem quando o programa está a ser feito.

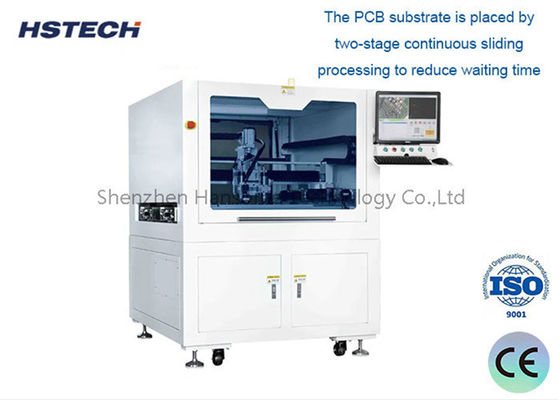

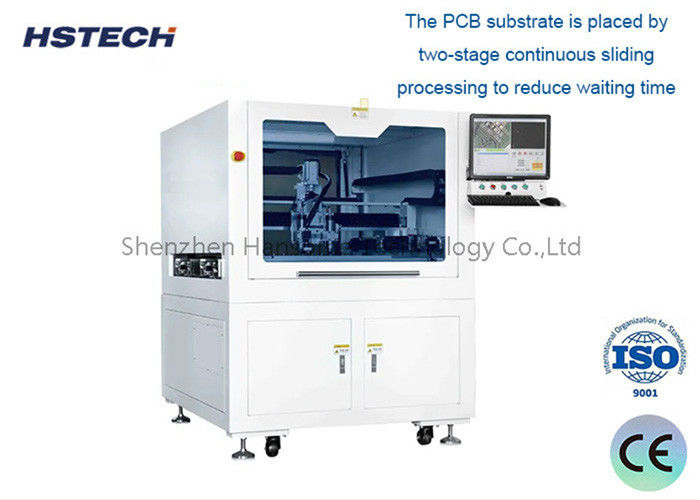

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação

Especificação do colector de poeira

Detalhes da máquina
