| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | O número de veículos deve ser indicado no anexo I. |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos por mês |
| Nome do produto: | transporte do smt | Dimensão da máquina: | 600*690*930 mm |
|---|---|---|---|
| Peso: | 60 kg/80 kg/100 kg | Sentido do transporte: | R, ou R, L |
| Espessura do PCB: | 50*50~530*460mm | Fornecimento de energia: | AC110/220V,50/60HZ.±10% |
| Sinalização: | SMEMA | Garantia: | 1 ano |
| Realçar: | Equipamento de manipulação de PCB compatível com o SMEMA,Equipamento de manipulação de PCB,Transmissores de linha de produção SMT |
||

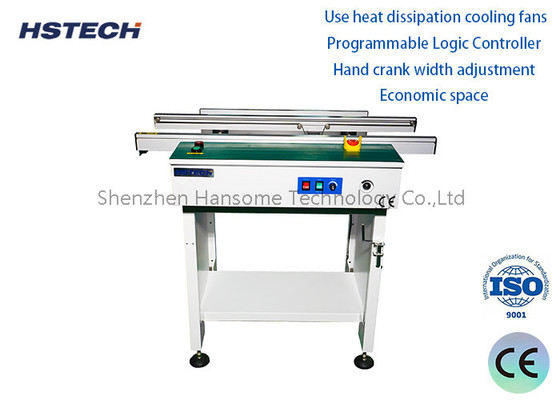

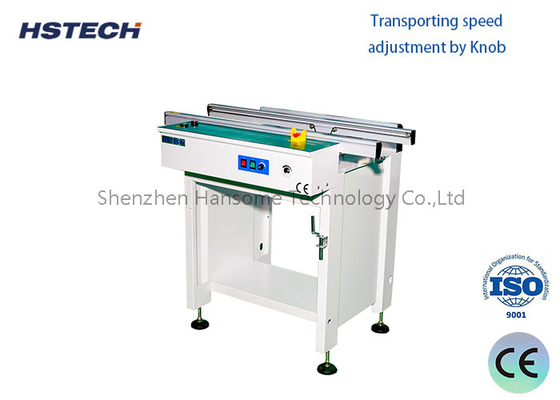

Equipamento de manipulação de PCB compatível com transferência SMEMA
introduzir
Função do equipamento de manipulação de PCB SMT A estação de ligação é para ligar entre linhas de produção SMT. Pode também ser utilizada para tamponamento de PCB, inspecção, ensaio ou inserção manual de componentes electrónicos.
A estação de acoplagem geralmente inclui: um quadro e duas cintas transportadoras rotativas paralelas instaladas no quadro. As placas de circuito são colocadas nas duas cintas transportadoras para transporte.As cintas transportadoras existentes são geralmente fixadas em posição no quadro, de modo a que as duas larguras das placas de circuito transportadas na fita transportadora sejam limitadas, o que não favorece o transporte de placas de circuito de tamanhos diferentes,reduzindo a aplicabilidade da estação de atracação.
De acordo com a função, a estação de ligação pode ser dividida em uma estação de ligação com um quadro de luz, uma estação de ligação totalmente automática, uma estação de ligação de cobertura de poeira,uma estação de ligação de cobertura de ar frio e uma estação de ligação de rastreamentoTodos os tipos são utilizados para a ligação e amortecimento entre máquinas na linha de produção SMT e servem como uma placa de passagem.
Quais são os parâmetros importantes da estação de acoplagem SMT?
⑴Normalmente, a extensão da plataforma de ligação na linha de produção SMT é de 1 metro ou menos.
⑵A largura da estação de acoplagem está relacionada com o tamanho da placa de PCB a ser transmitida.
⑶Se a velocidade de operação e a velocidade de transmissão satisfazem os requisitos de ligação e transferência estão relacionadas com a eficiência de produção de toda a linha.
Características
| Modelo | HS-C600 | HS-C1000 | HS-C1500 |
| Largura do PCB disponível | Máximo 460 mm | Máximo 460 mm | Máximo 460 mm |
| Comprimento do trilho da máquina | 600 mm | 1000 mm | 1500 mm |
| Dimensão da máquina | 600*690*930 mm | 1100*690*930 mm | 1500*750*930 mm |
| Peso | 60 kg | 80 kg | 100 kg |
| Altura de transporte | 910±30 mm |
| Direcção de transporte | L~R, OU R~L |
| Operação | Operação frontal |
| Lado fixo da pista | Lado da frente, ou personalizado |
| Espessura do PCB | 50*50~530*460 mm |
| Opções de comprimento do transportador | 0.5m/0.6m/1.0m/1.5m/ou personalização |
| Método de ajuste de velocidade | Pedaço |
| Ajuste de largura | Manivela manual (opcional ajuste automático) |
| Fornecimento de energia | AC110/220V,50/60HZ,± 10% |
| Opções | Luz, Ventilador, Cobertura, Automático com ajuste, trilho duplo, etc. |
| Sinalização | SMEMA |
Embalagem
Resumo: A estação de ligação é um dispositivo com funções e inteligência muito baixas na linha de produção SMT, e a sua estrutura é relativamente simples.O projeto das linhas de produção SMT é muito compacto e razoável, e não é necessário utilizar equipamentos como estações de acoplagem. Se duas linhas de produção precisarem ser paralelas, será necessária uma estação de acoplagem para ajudar a transferir placas de PCB;Quando os requisitos de transmissão de um determinado dispositivo na linha de produção não cumprem as normas, uma estação de acoplagem também pode ser utilizada para auxiliar.
