| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-SZ350 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | embalagem de madeira |
| Tempo de entrega: | 12 a 20 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | Transporte da volta do PWB | Dimensão apropriada do PWB: | 50*50~450*350mm |
|---|---|---|---|
| Fornecimento de energia: | AC100-230V, 50/60Hz | PLC: | Mitsubishi |
| Sensor: | DOENTE | Contol: | Botão do diodo emissor de luz |
| Grau da volta: | 90 graus, 180degree, 270degree | Sinalização: | SMEMA |

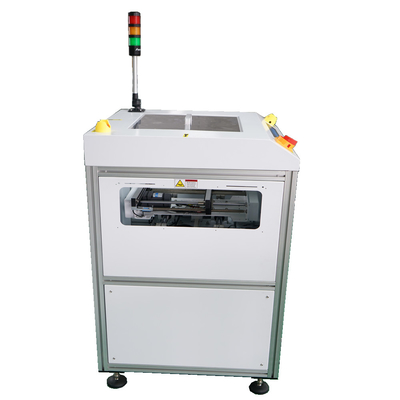

90° PCB Turn Conveyor Top Side Safety Cover para fácil monitorização do equipamento de manuseio de PCB
Introdução
Esta máquina é utilizada para alterar a direção do fluxo de PCB na linha de produção SMT. Adapta-se a todos os tipos de SMT, DIP ou linha de montagem totalmente automática de 90 graus.
Características
1, Altere a direção do fluxo de PCB em 90,180270 graus.
2, Seleção de trilhos fixos com base nas exigências do cliente.

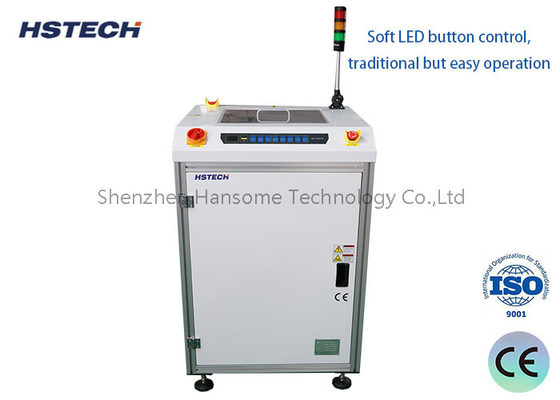

3, controle de botão LED suave, operação tradicional, mas fácil.
4, cobertura transparente de segurança do lado superior, operação pode assistir todo o processo de trabalho.
5O projecto fechado com limitador de binário incorporado assegura um elevado nível de segurança.
6, guia linear Hiwin e parafuso de chumbo para fazer rotação suave e precisa.
7, Minimizar o espaço de transferência entre os transportadores.
8, os fluxos de tráfego de PCB podem ser personalizados.
8, Ajuste de largura suave e paralelo ((parafuso de chumbo).
9Compatível com o SMEMA.
Especificações
| Nome do produto | Transportador de circuito de circuito impresso |
| Altura de transporte | 910±20 mm |
| Direcção do transporte | L~R, ou R~L |
| Tempo de ciclo | Aproximadamente 5 segundos. |
| Lado fixo da via | Lado da frente |
| Fornecimento de energia | AC100-230V,50/60Hz, de fase única |
| Pressão do ar | 4-6bar |
| Consumo de ar | Máximo 10 L/min |
| Espessura do PCB | Min 0,4 mm |
| Sinalização | SMEMA |
| Modelo | HS-SZ350 | HS-SZ460 |
| Comprimento eficiente do PCB | 50*50~450*350 mm | 50*50~550*460 mm |
| Dimensão da máquina | 700*750*1200 mm | 840*890*1200 mm |
| Peso | 150 kg | 180 kg |
Aplicação
A unidade é usada para redirecionar PCBs em uma linha de produção.
O PCB é aceito e transferido para a extremidade dos trilhos. O vagão avança e depois gira 90 graus. O vagão avança para se alinhar com o próximo processo para entregar o PCB.Uma vez transferido, a carruagem volta para casa para pedir outro PCB.
Sobre a embalagem
Perfil da empresa
Shenzhen Hansome Technology Co., Ltd ((HSTECH) é um fabricante profissional de equipamentos de manipulação de placas SMT (carregador, descarregador, tampão, transportador, etc.)Somos uma empresa de alta tecnologia com direitos de propriedade intelectual independentes.A empresa está principalmente envolvida na investigação e desenvolvimento, produção e venda de equipamentos de manuseio de placas da linha de produção sMT/THT.baseia-se em alta tecnologia e tenta o nosso melhor para fornecer alta eficiente e confiável manuseamento de placas para os nossos clientesAo mesmo tempo, a nossa experiente equipa de engenheiros sempre compreende a direcção de desenvolvimento da fábrica inteligente atualiza os produtos e técnicas de acordo com a procura do mercado,A procura de uma maior automação e de um produto mais rentável, também fazemos o OEM baseado em diferentes necessidades do nosso cliente.
