Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-206 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 5-7 dias de trabalho |
Termos de pagamento: | T / União, T Ocidental, MoneyGram |
Habilidade da fonte: | 100pcs por semana |
nome: | Tipo movente PWB Depanelize da lâmina do separador do PWB da máquina do separador do PWB | O outro nome: | Máquina de corte automática do PWB de SMT |
---|---|---|---|
Comprimento do PCB: | Max 600 mm, ou personalizado | Tipo: | Lâmina que move-se para cortar o PWB |
Aplicação: | de corte de todos os tipos de PCB com sulco em V | Material da lâmina: | Aço SHD61 de alta velocidade importado |
Qualidade: | Grau durável, alto | Garantia: | 1 ano |
Realçar: | máquina de corte da placa do PWB,máquina depaneling do PWB |

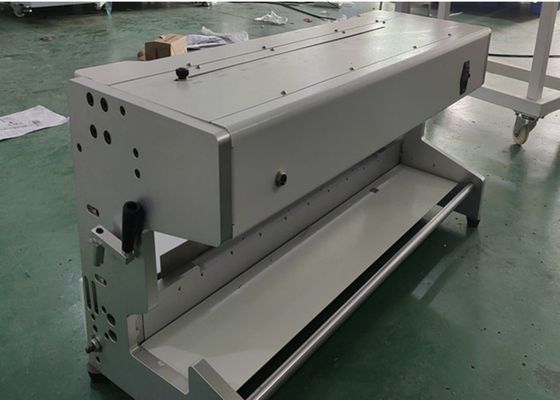

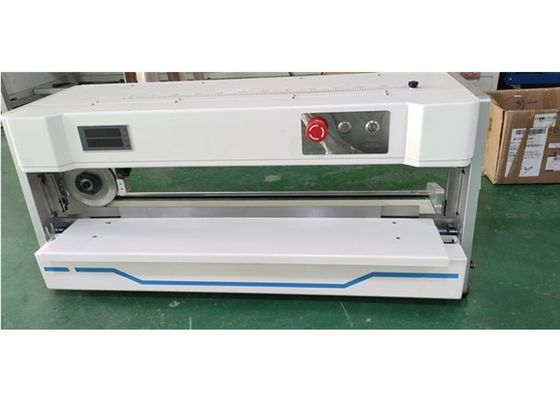

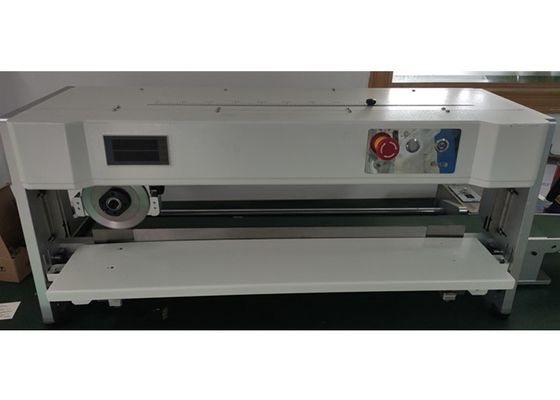

Máquina de separação de placas de PCB SMT 600 mm Distância de viagem com cortina de luz
Introdução
Esta máquina adota balde de aço de alta velocidade da marca japonesa como a ferramenta de corte, usar combinação de lâmina circular e linear para terminar o processo de separação, lâmina linear fixar o PCB no fundo,e lâmina circular movendo-se para cortar todo o circuito impresso em pequenos PCs PCBÉ uma máquina de separação de PCB fácil e conveniente, adequada para cortar todos os tipos de placas de materiais com o sulco em V, como a placa de alumínio, a placa de fibra de vidro, a placa LED, etc.
Características
1, As lâminas superior e inferior são feitas de aço de alta velocidade da marca japonesa HKD11, que pode ser afiado muitas vezes e usado repetidamente.
2, Distância máxima de viagem em 600mm, se precisar mais também pode ser personalizado, a altura da lâmina circular superior pode ser ajustado gama em 0-5mm,
O manual do utilizador ensinará como fazer o ajuste.
3A largura máxima de corte da placa é ilimitada, melhor a 50-200 mm.
4, toda a máquina é feita de estrutura de aço inoxidável, muito estável e garantir a precisão de corte.
5, A velocidade de corte ((velocidade de movimento da lâmina circular) pode ser ajustada livremente.
6O ecrã digital mostra a velocidade de corte e a quantidade de produção.
7, Pressão aérea
Especificações
Modelo | HS-203 | HS-206 |
Princípio | Introdução de lâmina linear na placaMáquinas de corte em V, de lâmina circular | |
A lâmina | Bandeira linear inferior, lâmina circular superior | |
Voltagem | AC110V/220V 50/60Hz | |
Tamanho da lâmina (lamina circular) | φ125mm*30mm*3mm | |
Tamanho da lâmina (lamina linear) | 420 mm × 65 mm × 6 mm | |
comprimento máximo de corte | 5~400 mm | 5~600 mm |
Espessura do PCB | 0.8 ~ 3 mm | |
Velocidade de separação | 300~500 mm/segundo (regulado) | |
Largura de separação | Melhor 1~200 mm | |
Altura dos componentes | ≤ 32 mm ((ou personalizado) | |
Potência | 60 W | |
Dimensão da máquina | 710x450x420 mm | 900 x 450 x 420 mm |
Peso | 55 kg | 75 kg |
Aplicação
(Apto para todos os tipos de placas de PCB de ranhuras em V: FR4, placas de alumínio, placas de fibra de vidro, placas de LED, placas de tira de LED)
