40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador

Nome da marca:	HSTECH
Número do modelo:	HS-CU390
MOQ:	1 Conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

descarregador do compartimento do PWB de 90 graus

Fornecimento de energia:

AC110V/220V,50/60Hz

Pressão do ar:

4-6 barra

Tamanho do PCB:

50*50~530*460mm

Seleção do tom:

10-40 mm

Velocidade do transportador:

0.5-20M/min ou personalizados

Cinturão de transporte:

Correia do transporte preta

Garantia:

1 ano

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Destacar:

descarregador do compartimento do PWB de 90 graus

Descarregador de revistas de PCB de 20 M/min

Descarregador de produção SMT de 40 mm

Descrição do produto

SMT Produção 90 Graus Revista de PCB Descarregador LED Botão de Controle MD relatório

Aplicação

Esta unidade é um descarregador de revistas de PCB de 90 graus para linha de produção SMT, usado para coleta automática de PCBs em direção de ângulo reto de 90 graus para economizar o comprimento da linha SMT,A máquina possui um empurrador especialmente concebido que pode empurrar os PCBs do trilho de transporte para os estantes de revistas..

Características

1, 90 graus ângulo reto PCB descarregamento, poupar SMT produção de comprimento.

2, Usando múltiplos carregadores, que não afetarão a produção em toda a capacidade.

3, modo de controlo do botão LED com 3 lolor display de luz.

4, espessura 1,3 mm, diâmetro 3 mm, cintura ESD plana

5, estrutura da máquina de perfil de aço inoxidável e alumínio, estável e fácil de manter.

6Controle PLC.

7Ajuste de largura suave e paralelo com manivela manual.

8, 3 carregadores capacidade: 1 superior + 2 inferior.

9, pinças pneumáticas superior e inferior para fixar o porta-carregadores.

10Não há garantia de quebra de PCB durante o carregamento e descarregamento.

11, compatível com o SMEMA.

Especificações

Nome do produto	Descarregador de revistas de PCB de 90 graus
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Operação	Operação frontal
Lado fixo da via	Lado da frente
Fornecimento de energia	220V,50/60Hz,± 10%
Pressão do ar	4-6bar
Espessura do PCB	Min 0,4 mm
Qty de revista	Lado superior: 1 pc, lado inferior: 1 pc
Velocidade do transportador	0.5-20M/min ou personalizados
Sinalização	SMEMA

Modelo	HS-CU250	HS-CU330	HS-CU390	HS-CU460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Dimensão da máquina	110012001200 mm	131013601200 mm	143014801200 mm	143016201200 mm
Tamanho do carregador	355320563mm	460400563 mm	535460570mm	535530570mm
Peso	140 kg	200 kg	260 kg	300 kg

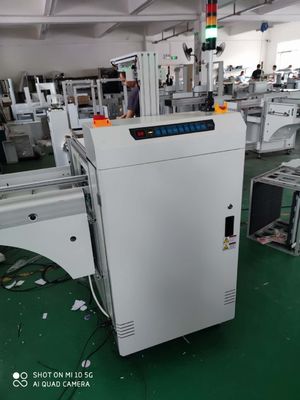

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador 0

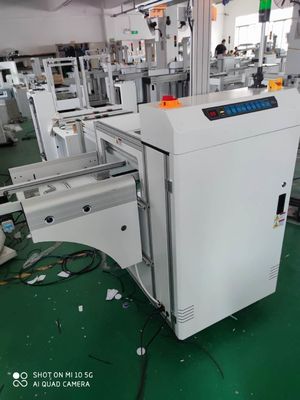

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador 1

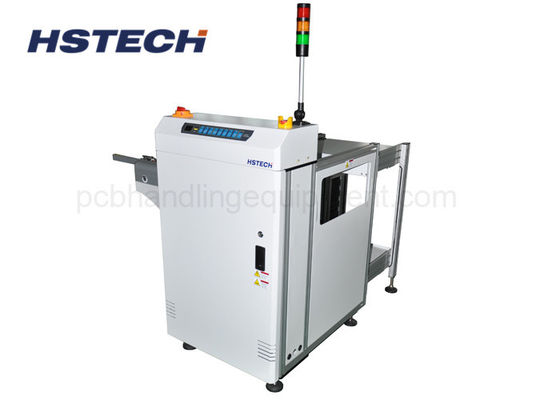

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador 2

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador 3

40 mm Pitch 20M/Min 90 Graus PCB Magazine Descarregador 4
