| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-CLD330 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 grupos pelo mês |
| Nome do produto: | Carregador de PCB de 90 graus | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã táctil | PLC: | Mitsubishi |
| Marca do relé: | Schneider | interruptor optoelectronic: | Omron |
| Materiais: | Liga de alumínio | Condição: | novo |
| Espessura: | 0.6-4.0 mm | sinal: | SMEMA |
| Aplicação: | Conjunto eletrônico | Cores: | Prata |
| Sistema de controlo: | PLC | OEM/ODM: | Disponível |
| Consumo de energia: | 200w | fonte de alimentação: | AC220V |
| Pressão de ar: | 4-6bar | Velocidade: | 200-300pcs/min |
| Tipo: | Automático | Peso: | 220/240 kg |

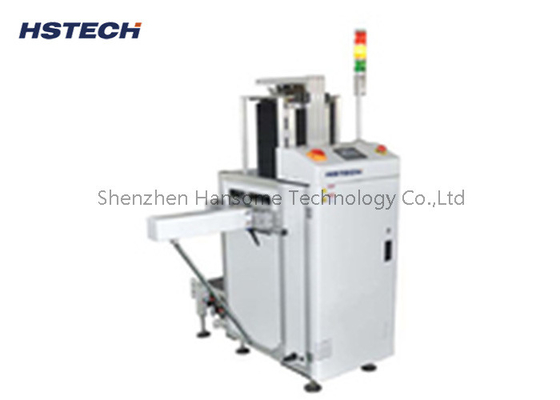

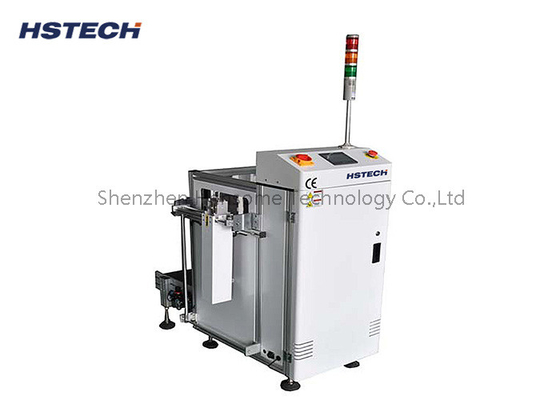

Linha de produção SMT inteligente de alta velocidade Máquina de carregamento de PCB automática de 90 graus
- Não.Detalhes técnicos
| Função | Esta unidade é utilizada para carregar os PCB e transportá-los na linha de produção SMT. |
| Altura de transporte | 910±30 mm |
| Tempo de carregamento de PCB | Aproximadamente 6 segundos. |
| Tempo de substituição do carregador | Aproximadamente 30 segundos. |
| Direcção do transporte | L~R, ou R~L |
| Operação | Operação frontal |
| Lado fixo da via | Lado da frente ((ou especificar) |
| Fornecimento de energia | 220 V,50/60 Hz,±10% |
| Pressão do ar | 4-6bar |
| Espessura do PCB | Min 0,4 mm |
| Qty de revista | Lado superior: 1 pc, lado inferior: 2 pc |
| Seleção do tom | 1-4 ((10 mm de espaço) |
| Velocidade do transportador | 0.5-20M/min ou personalizados |
| Sinalização | SMEMA |
Especificações
| Modelo | HS-CLD330 | HS-CLD390 |
| Comprimento eficiente do PCB | 50*50~455*330 mm | 50*50~530*390mm |
| Tamanho da máquina ((L*W*H) | 900*1223*1450 mm | 1000*1300*1450 mm |
| Tamanho do carregador | 460*400*563 mm | 535*460*570mm |
| Peso | 220 kg | 240 kg |
Características
1- Projeto do módulo.
2Estabilidade reforçada por um design robusto.
3- Teste de braço de projeto económico.
4Ajuste de largura paralelo e suave.
5- Três estantes de carregamento.
6Apertadores pneumáticos de cima e de baixo para fixar o porta-magazinos.
7Não há garantia de quebra de PCB durante a carga e descarga.
8.SMEMA compatível.
Desenho automático
Aplicação
Esta unidade é utilizada para carregar os PCB e transportá-los na linha de produção SMT.
Sobre a embalagem
Pessoa de Contato: Mr. Rudi Jin
