| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | AR-7 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 grupos pelo mês |
| Nome do produto: | Roteador de PCB Offline de pequeno tamanho | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã táctil | PLC: | Mitsubishi |
| Marca do relé: | Schneider | interruptor optoelectronic: | Omron |
| Materiais: | Liga de alumínio | Condição: | novo |
| Espessura: | 0.3 - 5 mm | sinal: | SMEMA |
| Aplicação: | Conjunto eletrônico | Cores: | De prata |
| Sistema de controlo: | PLC | OEM/ODM: | Disponível |
| Poder total: | 2600w | fonte de alimentação: | AC220V |
| Pressão de ar: | 4-6bar | Montando a precisão: | ± 0,01 mm |
| Tipo: | Automático | Peso: | 30kg |

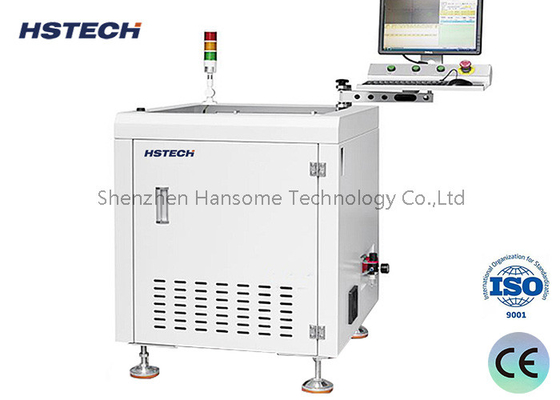

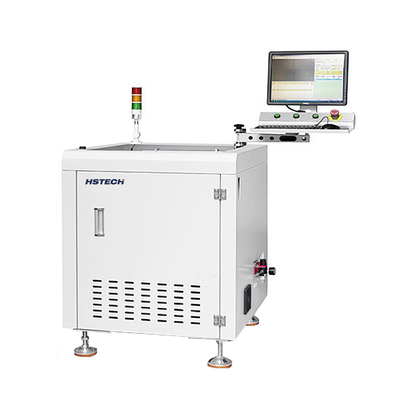

Outline Automático Separador Instalações personalizadas Mini PCBA Router Small Size Offline PCB Router
Especificações
| Modelo | AR-7 | AR-7 mini |
| Fornecimento de energia | AC380V, 50/60Hz, 3 kW | |
| Tamanho de trabalho | 50x50~410x460 mm ((máximo) | 50x50~260x310mm (máximo) |
| Modo de carga | Manual | |
| Ferramentas de cortee/ velocidade | 5000 ~ 60.000 rpm | |
| Espessura do PCB | 0.4-4mm | |
| Velocidade de separação | 1-100 mm/s | |
| Precisão de corte | ± 0,05 mm | |
| Tipo de fixação | Instalações | |
| Programaçãom- Não | Ensino de visão, programa em linham- Não | |
| Kit de moagem | φ0,8~φ3,0 lado direito roAço tungsténico | |
| Método de recolha de poeira | Recolha de poeira no fundo | |
| Coletor de poeira | 3 fases, 380 V, 1,2 kW | |
| Ruído | < 75 dB | |
| Sistema de controlo | PCs industriais | |
| Marca do fuso | Marca alemã, Sycotec 4025 | |
| Servo motor | Série A5 | |
| Controle de movimento | Tabela de controlo de movimento de 4 eixos | |
| Parafusos de chumbo | C5 para parafusos de moagem | |
| Guia linear | Guia de silêncio | |
| Câmara | Marca alemã Imaging 40W industria)A câmara. | |
| Tamanho da máquina | 700*800*930 mm | 500*650*930 mm |
| Ecrã | 17 polegadas | |
Características
1Separação automática offline.
2É um roteador mini PCBA, adequado para PCB de pequeno tamanho, e solução de economia de espaço de fábrica.
3, luminárias personalizadas.
4, PC e sistema visual CCD.
5, programação com compensação e recolha de poeira.
6, Disponível para PCBA de tamanho máximo de 410-510 mm.
7, flexível para cortar dois tipos diferentes de produtos.
8, plataforma aberta para alimentação e descarga manuais, também pode ser equipado com braço mecânico opcional (robô).
Estrutura interna
Aplicação
Esta máquina é uma máquina de roteamento automático PCBA em pé, é operação de plataforma única, usando PC para programação, roteamento automático de fundo e coleta de poeira de fundo.A máquina que utiliza o fuso de roteamento de alta velocidade, fixar o PCBA com uma janela, para separar o buraco de estampação, PCB curvo e outros PCBs conectados irregulares.
Sobre a embalagem
