Equipamento de desmontagem de painéis de PCB

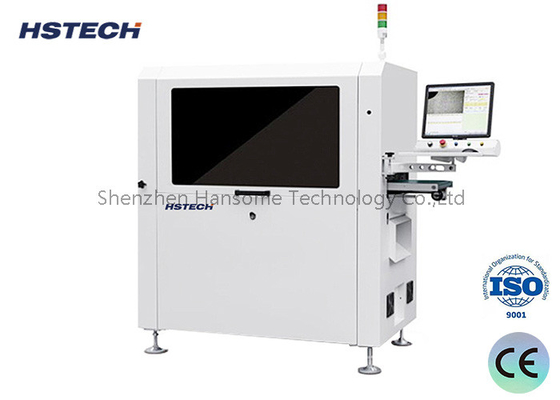

Plataforma dupla de corte de corte de vácuo de baixo escolha e coloque o roteador de separação de PCB em linha PCBA

Nome da marca:	HSTECH
Número do modelo:	HS-ARX-811
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Roteador de separação de PCB em linha

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Espessura:

0.6-4.0 mm

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Consumo de energia:

200 W

Fornecimento de energia:

AC220V

Pressão do ar:

4-6bar

Velocidade:

200-300pcs/min

Tipo:

Automático

Peso:

220/240 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Plataforma dupla de corte de corte de vácuo de baixo escolha e coloque o roteador de separação de PCB em linha PCBA

Introdução

Esta máquina é uma máquina de roteamento automático PCBA em linha, o PCBA fixado com uma janela para roteamento automático do lado inferior,e depois de rotear a máquina usar a sucção bocal para pegar e colocar o PCBA com jig juntos, utilizado para separar o buraco de carimbo, PCB curvo e outros PCBs irregulares conectados.

- Não.Detalhes técnicos

Modelo	ARX-811
Tamanho máximo do PCB	260x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Altura da transmissão	900 ± 50 mm
Direcção do transporte	Da esquerda para a direita
Velocidade de transporte	1500 mm/s (máximo) Ajustável
Modo de carga	Esquadrão-guia de transporte de secção
Ajuste da largura do carril	Automático
Interface de comunicação	SMEMA
Posicionamento do PCB	Posicionamento dos acessórios
Sistema de recolha	Recolha de sucção a vácuo
Fuso de corte/velocidade	60,000 rpm/min, marca alemã ((opcional 100 000 rpm/min, marca alemã)
Tipo de refrigeração	Tipo auto-refrigeração
Troca automática de ferramentas	opcional
Verifique a faca.	- Sim, sim.
Velocidade de separação	5-100 mm/s
Precisão de corte	± 0,05 mm
Kit de moagem	φ0,8~φ3,0 rotação lateral direita, caule de aço de tungstênio
Repetir a precisão de posicionamento	± 0,1 mm
Velocidade de movimento coordenada	1000 mm/s
Tipo de placa	Unidade de transporte de correia ESD / unidade de encaminhamento de painéis de lote
Recolha de resíduos	Recolha de resíduos
Programação de procedimentos	Gerber programa de importação/edição de desenhos através do sistema visual
Fornecimento de ar	5 a 8 kg/cm3
Fornecimento de energia	AC380V, 50/60Hz, 3KW
Tamanho da máquina	1500 x 850 x 1600 mm
Peso	Aproximadamente 800 kg

Características

1, vácuo escolher e colocar o PCBA.

2, cortando o fundo.

3, dupla plataforma de corte.

4, com detecção de faca quebrada.

5Conecte a linha de produção automática.

6, função de estatísticas do RCP e correspondência com o sistema ERP.

7Pode ser equipado com câmbio automático de ferramentas, função à prova de explosão do aspirador e função de monitorização do volume de ar.

Desenho automático

Roteamento de tamanho inferior e colector de poeira

Excelente sistema de CCD com câmara de imagem, lente de moritex e fonte de luz de nível de medição, para apoiar a calibração, compensação e posicionamento da máquina,com grande estabilidade e capacidade anti-perturbação.

Chuck de sucção de vácuo de onipotência para coleta, colocação, descarga e produção.

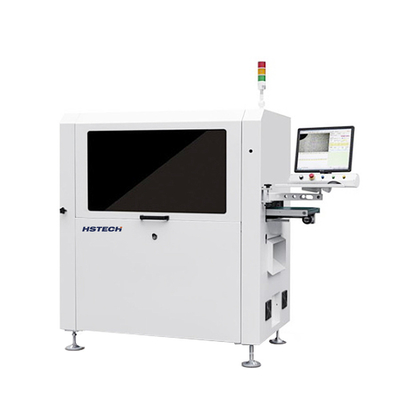

Plataforma dupla de corte de corte de vácuo de baixo escolha e coloque o roteador de separação de PCB em linha PCBA 3

Sistema de descarga composto, utilizado a correia antiestática ESD para transportar o produto separado no lado superior, e o desperdício é transportado no lado inferior, economizando muito espaço por este método.
