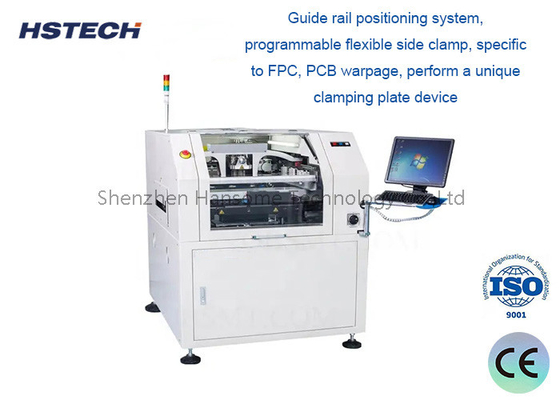

Máquina de impressão de estênceis de soldagem de estênceis de pasta SMT para PCBs de até 400x340mm

Nome da marca:	GKG
Número do modelo:	GSE
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Impressora automática do estêncil

Outro nome:

Máquina de impressão de pasta de solda

Tamanho do PCB:

50x50~400x340mm

Altura de transporte:

900±40mm

Espessura do PCB:

0.4~6mm

Interface de entrada/saída:

SMEMA

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de impressão de estênceis de pasta de soldagem de impressora de estênceis SMT para PCBs até 400x340mm

Especificações

Modelo	GSE
Tamanho do estêncil	370x370mm (dimensões mínimas)
	737x737mm (tamanho máximo)
	20-40 mm ((espessura)
Tamanho máximo do PCB	400x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Tela de revestimento	Máximo 1% da diagonal do PCB
Altura de transporte	900 ± 40 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Max 1500mm/s, pode ser ajustado
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior/laterais
Cabeça de impressão	Duas cabeças de impressão motorizadas independentes
Pressão do esguichador	0.5 ~ 10 kg (Controle do Programa)
Velocidade de impressão	6-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Sistema de limpeza	Absorção reforçada de vácuo, seco, molhado, vácuo três modos
CCD FOV	8x6 mm
Faixa de regulação da máquina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visão	Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-correspondência

Especificação da máquina completa

Repetir a precisão da posição	± 0,01 mm
Precisão de impressão	± 0,025 mm
Tempo do ciclo	< 8 segundos
Mudança de produto	Antigo:<3 minutos, novo:<5 minutos
Fornecimento de ar	4 a 6 kgf/cm
Fornecimento de energia	AC:220±10%,50/60HZ, 2,5 kW
Método de controlo	PC
Sistema de operação	Windows XP/Win7
Dimensões da máquina	1158 ((L) x 1362 ((W) x 1463 (H) mm
Peso da máquina	Aproximadamente: cerca de 1000Kg

Características

1. Sistema de controlo, adotar tela sensível ao toque + controle PLC, operação automática, evitar grande placa de dobra

2Comunicação estável com outras máquinas, para melhorar a produtividade.

3Velocidade de transporte ajustável, alta estabilidade.

4Design de raspador de suspensão, pressão de espremedor equilibrada automaticamente.

5. Mesa de impressão flutuante precisa com sistema X, Y, Z, micro-ajustável.

6. indica automaticamente o erro e oferece orientações.

7Motor de alta precisão: adota uma linha linear quadrada acompanhada de uma transmissão de inversor.

8. Nome: Máquina de impressão de tela de PCB on-line e económica automática Industrial Solder Paste PCB Printer.

Máquina de impressão de estênceis de soldagem de estênceis de pasta SMT para PCBs de até 400x340mm 0
