Equipamento de desmontagem de painéis de PCB

Roteador automático de PCB de curva com tela sensível ao toque de alta estabilidade usando eixo Sycotec para cortar PCBA de alta densidade

Nome da marca:	HSTECH
Número do modelo:	HS- RM-288
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Roteador de circuito impresso de curva automático usando o fuso Sycotec

Garantia:

1 ano

Controlar:

Tela de toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

Omron

Material:

Liga de alumínio

Doença:

Novo

Sinal:

Smema

Fonte de energia:

AC220V

Tipo:

Automático

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Roteador automático do PWB da curva do tela táctil da estabilidade alta usando o eixo de Sycotec para cortar PCBA de alta densidade

Introdução:

Roteador PCB, ou chamado de máquina de corte automática de PCB, com kit de fresagem de acionamento de eixo Sycotec da Alemanha de alta velocidade para cortar PCBA de alta densidade e outros substratos de material.

Características:

Controle elétrico completo, sem necessidade de pressão de ar.
Alta estabilidade, fácil manutenção.
Simples de operar, mudanças curtas ao longo do tempo.
Projeto para PCBA de tamanho médio e pequeno.
Um bom coletor de pó garante a limpeza durante a operação.
Permitir que a configuração do corte do kit de fresagem por etapas reduz bastante o custo de consumíveis.
A fresa é acionada por fuso de alta velocidade com as vantagens de uma força de corte reduzida, alta precisão, baixo ruído e adequada para pcba de todos os formatos, como redondo, linha reta, tipo L ou U, quadrados e formatos de arco.
O sistema de autodiagnóstico permite fácil solução de problemas durante a produção e reduz o tempo de inatividade.

Especificações:

Modelo	RM-288	RM-388	RM-888
Estrutura	Fuso único, plataformas de trabalho duplas	Fuso único, plataformas de trabalho duplas	Fuso único, plataformas de trabalho duplas
Tamanho da máquina (mm)	100012001550	100012001550	120014001550
Peso gordo	700kg	700kg	900kg
Tamanho do coletor de pó (mm)	6256001600	6256001600	6256001600
Potência do coletor de pó	3HP/2,2 kW	3HP/2,2 kW	5 HP/3,5 kw
Peso do coletor de pó	130kg	130kg	130kg
Método de coleta	Coleção inferior	Coleção inferior	Coleção inferior
Tamanho da plataforma de trabalho	300*400mm	300*400mm	410*510mm
Tipo de condução da plataforma	Plataforma giratória dupla, fatiador de precisão com inversor de motor trifásico
Sistema de condução	Eixo X/Y/Z acionado por servo motor, eixo W acionado por inversor de frequência de motor trifásico
Fuso de roteamento	5000 ~ 50000 rpm, resfriamento automático	5000 ~ 60000 rpm, resfriamento automático
Velocidade de corte	1-100 mm/s
Precisão de corte	±0,05 mm
Precisão de repetição	±0,02 mm
Velocidade de movimento do eixo	800 mm/s
Método de monitoramento do eixo Z	Aparafusado, guia duplo
Kit roteador	fresa, φ0.8 ~ φ3.0 rotação esquerda, haste de aço de tungstênio
Vida útil da ferramenta	Controle de programa de software
Função protetora ativa	cortina de luz de segurança
Porta de segurança	porta manual
Erro alaum	Sim
Método de programação	Autoprogramação, câmera controlada por teclado e mouse

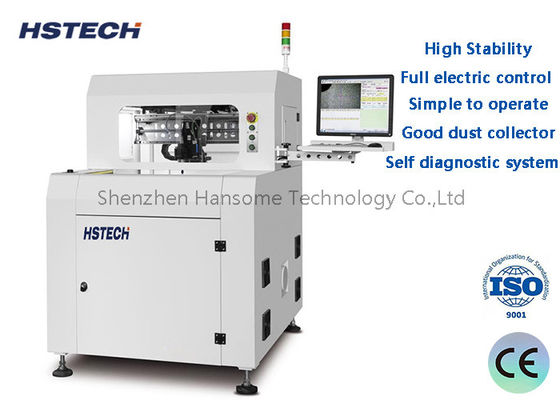

Roteador automático de PCB de curva com tela sensível ao toque de alta estabilidade usando eixo Sycotec para cortar PCBA de alta densidade 0

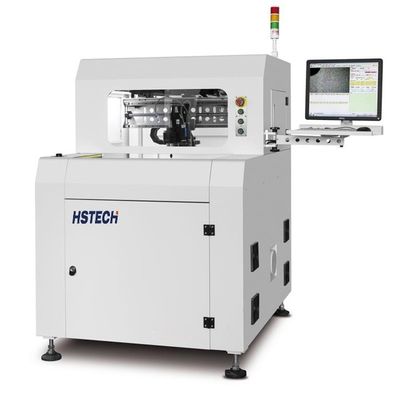

Roteador automático de PCB de curva com tela sensível ao toque de alta estabilidade usando eixo Sycotec para cortar PCBA de alta densidade 1
