Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-CU390 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de madeira |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 200 grupos pelo mês |
Nome do produto: | descarregador do compartimento do PWB de 90 graus | Fornecimento de energia: | AC110V/220V, 50/60HZ |
---|---|---|---|
Pressão do ar: | 4-6 barra | Tamanho do PWB: | 50*50~530*460mm |
Seleção do passo: | 10-40mm | velocidade do transporte: | 0.5-20M/min ou personalizado |
Correia do transporte: | Correia do transporte preta | Garantia: | 1 ano |

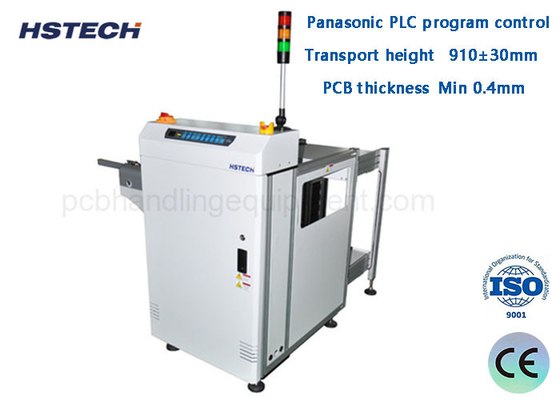

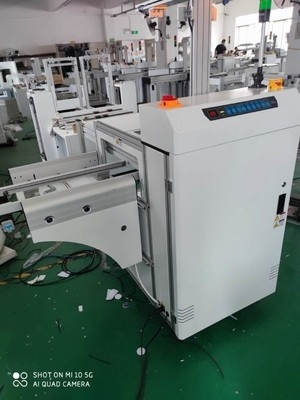

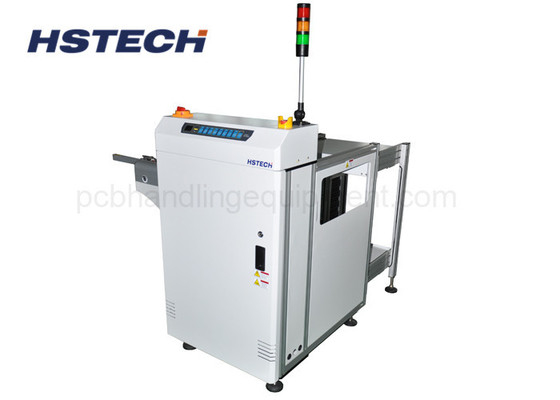

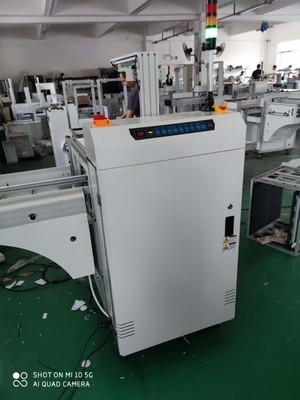

Modo de controle do botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader
Aplicação
Esta unidade é um descarregador de revistas de PCB de 90 graus para linha de produção SMT, usado para coleta automática de PCBs em direção de ângulo reto de 90 graus para economizar o comprimento da linha SMT,A máquina possui um empurrador especialmente concebido que pode empurrar os PCBs do trilho de transporte para os estantes de revistas..
Características
1, 90 graus ângulo reto PCB descarregamento, poupar SMT produção de comprimento.
2, utilizando mc, o que não afetará a produção em toda a capacidade.
3, modo de controlo com botão LED com 3 lolor de luz.
4, espessura 1,3 mm, diâmetro de 3 mm de borda plana cinto ESD.
5, estrutura da máquina de perfil de aço inoxidável e alumínio, estável e fácil de manter.
6Controle PLC.
7Ajuste de largura suave e paralelo com manivela manual.
8, 3 carregadores capacidade: 1 superior + 2 inferior.
9, pinças pneumáticas de cima e de baixo para fixar o porta-carregadores.
10Não há garantia de quebra de PCB durante o carregamento e descarregamento.
11, compatível com o SMEMA.
Especificações
Nome do produto | Descarregador de revistas de PCB de 90 graus |
Altura de transporte | 910±30 mm |
Direcção do transporte | L~R, ou R~L |
Operação | Operação frontal |
Lado fixo da via | Lado da frente |
Fornecimento de energia | 220V,50/60Hz,± 10% |
Pressão do ar | 4-6bar |
Espessura do PCB | Min 0,4 mm |
Qty de revista | Lado superior: 1 pc, lado inferior: 1 pc |
Velocidade do transportador | 0.5-20M/min ou personalizados |
Sinalização | SMEMA |
Modelo | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Comprimento eficiente do PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390mm | 50*50~530*460 mm |
Dimensão da máquina | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
Tamanho do carregador | 355*320*563mm | 460*400*563 mm | 535*460*570mm | 535*530*570mm |
Peso | 140 kg | 200 kg | 260 kg | 300 kg |
Sobre a embalagem
