Máquina de Roteamento para Desplacagem de PCB de Plataforma Dupla com Precisão de Repetição de ±0.01mm e Plataforma de Trabalho de 300*350mm

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, União Ocidental
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

plataforma:

Dobro

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0,01

Precisão de corte:

± 0.03

Dimensão da Máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Destacar:

Máquina de roteador de PCB de plataforma dupla

Máquina de Roteamento para Desplacagem de PCB com Precisão de Repetição de ±0.01mm

Máquina offline do roteador PCBA da plataforma de trabalho de 300*350mm

Descrição do produto

RM-F328 Máquina de corte de PCB com plataforma dupla

Máquina de corte de PCB curva de alta velocidade projetada para linhas de produção SMT, com configuração de plataforma dupla para uma desmontagem precisa e eficiente.

Visão geral da máquina

Máquinas de desmontagem de PCB, também conhecidas como sistemas de singulação, separam conjuntos de placas de circuito impresso de grandes painéis fabricados em unidades individuais de PCB.Estas máquinas simplificam os processos de produção, reduzir o risco de danos aos componentes e assegurar uma separação limpa e precisa.

Especificações técnicas

Modelo	RM-F328
Estrutura	Fuso único, plataforma dupla
Comprimento efetivo de corte	300 × 350 mm
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y: 1000 mm/s, Eixo Z: 500 mm/s
Método de recolha de poeira	Coleção superior
Velocidade do eixo	40,000 - 60.000 RPM
Espinha de roteamento	Máximo de 60.000 RPM
Velocidade de corte	1-100 mm/s Ajustável
Precisão de corte	± 0,03 mm
Repetir a precisão	± 0,01 mm
Programação	CCD colorido
Conexão externa	USB
Kit de Roteador	Cortador de fresagem, φ0.8-φ3.0 Rotação esquerda, barragem de aço de tungstênio
Fornecimento de energia	380 V
Potência da máquina	2000 W
Tamanho do colector de poeira	600 × 470 × 730 mm
Potência do colector de poeira	2.2Kw, 380V
Pressão atmosférica do colector de poeira	4 a 6 kg/cm3
Porta de segurança	Porta manual
Alarme de erro	- Sim, sim.
Método de programação	Auto-programação, câmera controlada por teclado e mouse

Características fundamentais

Projeto de plataforma dupla para operação contínua
Corte de alta precisão com precisão de ± 0,03 mm
Capacidades de corte versáteis para linhas retas, arcos e círculos
Sistema integrado de recolha de poeira
Programação avançada de CCD com controlo de câmara
Função a alta velocidade com movimento rápido do eixo

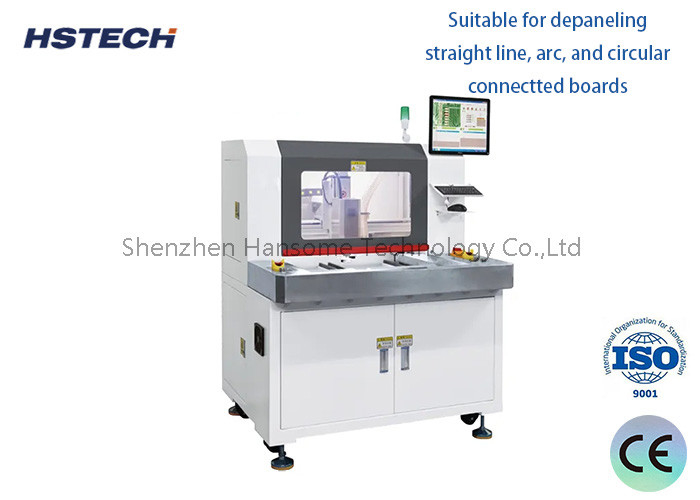

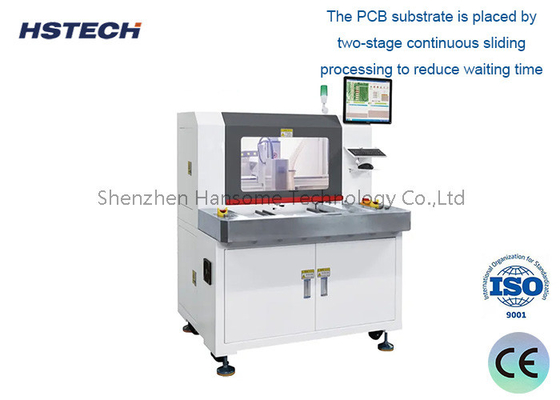

Imagem da máquina
