Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea

Nome da marca:	HSTECH
Número do modelo:	RT-350/RT360
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router do PWB Depaneling

Cores:

Branco

Plataforma:

Duplo.

Ferramenta de corte:

Bits de roteamento

Sistema de operação:

Janela

Recolha de pó:

Coletor de poeira

Garantia:

1 ano

Voltagem:

AC220V 50Hz

Detalhes da embalagem:

Embalagem de madeira com espuma

Habilidade da fonte:

20 conjuntos por mês

Destacar:

Máquina automática de desmontagem de painéis de PCB

Máquina de desinstalação de roteadores de PCB de mesa dupla

Máquina de roteamento de bits de PCB de despacho do roteador

Descrição do produto

Máquina de Roteamento de Roteador de Roteamento de Bit de Fuso Automático Twin Table PCBA

Principais características
1.Sistema de operação de software em chinês/inglês
2.Camera de alta velocidade da marca alemã Basler modo de programação de fotografia de quadro inteiro
3.Equipado com ferramenta de rotação automática (bit) de mudança, detecção de ruptura da ferramenta, função de correção de altura da ferramenta
4Trabalho de mesa dupla continuamente para melhorar a eficiência da produção

Especificações

Modelo da máquina	NT1cultura	NT1cultura	NT1cultura	RT-A380A
Tamanho de corte de PCB	340*360MM	340*360MM	340*360MM	350*250 mm
Objeto de corte	Linhas, pontos, arcos, círculos, etc.	Linhas, pontos, arcos, círculos, etc.	Linhas, pontos, arcos, círculos, etc.	Furo em V, buraco de carimbo, ponto circular, etc.
Tabela de corte	Mesa de dois	Mesa de dois	Mesa de dois	Mesa de dois
Precisão de corte	± 0,08MM	± 0,05 mm	± 0,05 mm	± 0,05 mm
Precisão de repetição	±0,015MM	± 0,01MM	± 0,01MM	± 0,01MM
Velocidade máxima de movimento do eixo	X,Y1,Y2:1000mm/s, eixo Z:800mm/s	X,Y1,Y2:1000mm/s, eixo Z:800mm/s	X,Y1,Y2:1000mm/s, eixo Z:800mm/s	X,Y1,Y2:1000mm/s, eixo Z:800mm/s
Espinha	Marca chinesa	Marca chinesa/fuso NSK (facultativo)	Japão NSK/Alemanha Sycotec	V-blade + fuso de marca chinesa
Modo de mudança de ferramenta	Mudança manual de ferramenta	Mudança manual de ferramenta	Automático	Mudança manual de ferramenta
Velocidade de roteamento do fuso	Máximo: 60000 rpm	Máximo: 60000 rpm	Máximo: 60000 rpm	Máximo: 60000 rpm
Detecção de ferramentas	Aquecimento automático de ferramentas, quebra de ferramentas	Aquecimento automático de ferramentas, quebra de ferramentas	Detecção automática de afundamento, quebra e deslizamento de ferramentas	Detecção automática de afundamento, quebra e deslizamento de ferramentas
Velocidade de corte	Ajustável a 5 ̊100 mm/s	Ajustável a 5 ̊100 mm/s	Ajustável a 5 ̊100 mm/s	Ajustável a 5 ̊100 mm/s
Espessura de corte de PCB	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Método de programação	Fotografia de painel inteiro, ensino de desenho de imagem	Fotografia de painel inteiro, ensino de desenho de imagem	Fotografia de painel inteiro, ensino de desenho de imagem	Fotografia de painel inteiro, ensino de desenho de imagem
Método de controlo	Controle do eixo 4 de precisão PC	Controle do eixo 6 de precisão PC	Controle do eixo 6 de precisão PC	Controle do eixo 6 de precisão PC
Motor a propulsão X,Y1,Y2,Z	Servo-condutor de marca chinesa	Servo-condutor PanasonicA6	Servo-condutor PanasonicA6	Servo-condutor PanasonicA6
Tamanho de bits de roteamento adequado	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm
Fornecimento de energia	AC220V 50/60HZ de fase única	AC220V 50/60HZ de fase única	AC220V 50/60HZ de fase única	AC220V 50/60HZ de fase única
Tamanho da máquina	LWH (1180 mm1180 mm1350 mm)	LWH (1180 mm1180 mm1350 mm)	LWH (1180 mm1180 mm1350 mm)	LWH (1180 mm1180 mm1350 mm)
Peso da máquina	800 kg	800 kg	800 kg	800 kg
Potência do limpador de pó	3 HP	3 HP	3 HP	3 HP
Fornecedor de energia para limpador de poeira	AC380V de 3 fases	AC380V de 3 fases	AC380V de 3 fases	AC380V de 3 fases
Tamanho livre de poeira	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)
Peso do limpador de pó	155 kg	155 kg	155 kg	155 kg
Método de limpeza do pó	Limpeza do lado superior/tamanho inferior (opcional)	Limpeza do lado superior/tamanho inferior (opcional)	Limpeza do lado superior/tamanho inferior (opcional)	Limpeza do lado superior/tamanho inferior (opcional)

Principais características
1Informações sobre o dispositivo

Dispõe de informações sobre o estado da máquina, incluindo a utilização de câmaras, fontes de luz, ferramentas, etc.

2.Editor do programa
Neste modo, a linha de corte pode ser editada de forma rápida e precisa através do método de ensino de imagem.

3. Programa do sistema
Neste modo, o utilizador só precisa de definir o ponto de partida e o ponto final, e a máquina irá concluir automaticamente todo o processo de corte.

4Correcção de posição
Nesta interface, você pode definir a posição. Quando a posição é alcançada, a máquina irá detectar automaticamente e parar.

5.Modo manual
Neste modo, o utilizador pode controlar manualmente várias ações da máquina, incluindo o movimento do eixo X/Y, a rotação da ferramenta, etc.

6Manter as configurações.
Nesta interface, pode ver o diário de trabalho da máquina, incluindo a data de produção, horas de trabalho, registos de falhas, etc.

7Parâmetros do processo
Nesta interface, você pode definir vários parâmetros da máquina, incluindo parâmetros de câmera, parâmetros de fonte de luz, parâmetros de ferramenta, etc.

Vantagens

Mesa dupla através da câmera alemã de alta velocidade para executar toda a fotografia do quadro, em seguida, programação, totalmente diferente com o método de programação tradicional.

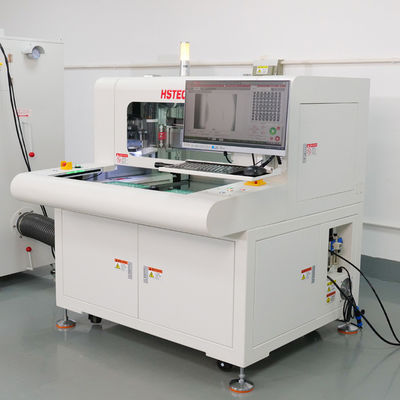

Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea 0

Equipado com ferramenta automática de roteamento ((bit) de mudança, detecção de ruptura da ferramenta, função de correção de altura da ferramenta.

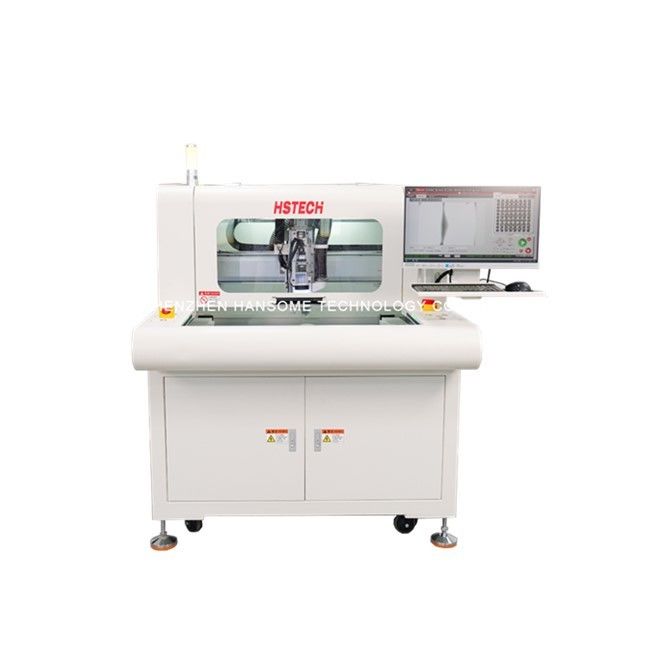

Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea 1

Função de correção automática de ferramentas para evitar problemas de desvio de altura ao trocar ferramentas

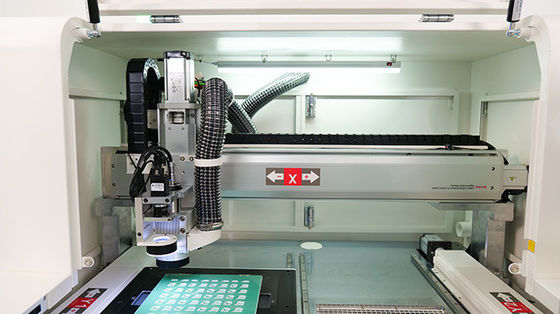

Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea 2

As mesas duplas funcionam continuamente para maximizar a produtividade da máquina

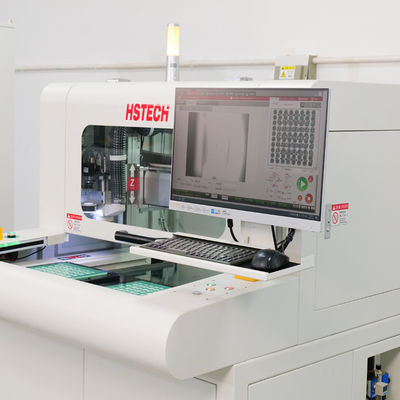

Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea 3

Corpo da máquina e colector de poeira

Máquina de Roteamento de Roteamento de Bites Automático de Efervescência de Mesa Gêmea 5
