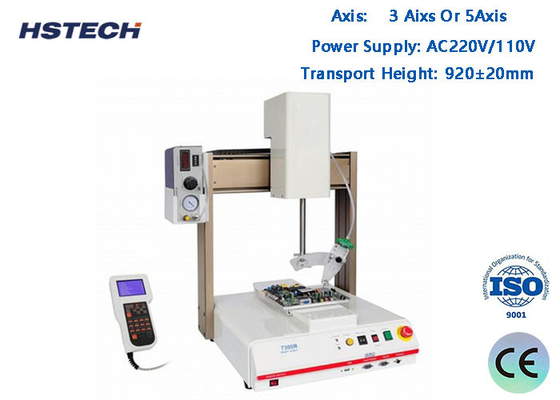

Máquina de Revestimento Seletivo Automática de 3 Eixos com Precisão de ±0.02mm e Ajuste Inteligente de Largura para PCBA

Máquina de Revestimento Seletivo Automática de 3 Eixos com Precisão de ±0.02mm e Ajuste Inteligente de Largura para PCBA

Nome da marca:	HSTECH
Número do modelo:	HS-CC300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	L/C,D/P,T/T,Western Union
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV

Nome do produto:

Máquina de revestimento selectivo de 3 eixos

Eixo:

3 ou 5 eixos

Fonte de energia:

AC220V/110V

Altura de Transporte:

920±20mm

Peso da máquina:

600kg

Dimensão da Máquina:

1060x1200x1700 mm

Detalhes da embalagem:

Caixa de madeira, com espuma no interior

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de Revestimento Seletivo com Precisão de ±0.02mm

Máquina de Revestimento Conformante com Acionamento de 3 Eixos

Máquina distribuidora de cola com ajuste automático de largura

Descrição do produto

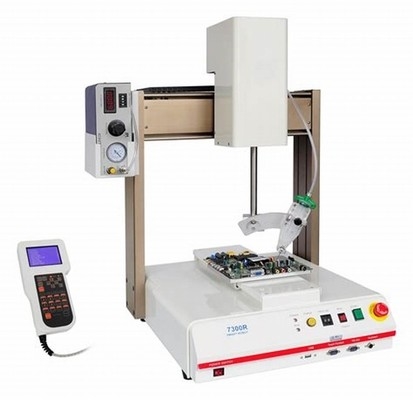

Máquina Automática Seletiva de Revestimento Conforme para Processo de Retaguarda SMT de PCBA

Esta avançada máquina de revestimento seletivo de 3 eixos foi projetada para aplicações de revestimento conforme de precisão em processos de retaguarda SMT de PCBA, oferecendo desempenho confiável e de alta velocidade para vários tipos de PCBs.

Principais Recursos e Capacidades

Plataforma de acionamento de eixo X, Y, Z com fuso de esferas de precisão e servomotor Fuji
Capacidade de revestimento seletivo para vários tipos e configurações de PCB
Múltiplos padrões de revestimento: dispensação em linha reta, círculo e arco
Elimina o efeito de sombra de pulverização com revestimento eficaz de componentes de borda
Alta precisão: ±0,02 mm
Sistema de transmissão e controle confiável e de alta velocidade
Sistema de válvula dupla para alternância automática de pulverização e ação de revestimento
Função inteligente de ajuste automático de largura
Suporta processos de revestimento de PCB de alta densidade

Especificações Técnicas

Especificação	Detalhes
Nome do Produto	Máquina de Revestimento Conforme Seletivo
Modelo	HS-CC300
Altura de Transmissão	920±20mm
Largura do Transportador	50-450mm (personalizável)
Direção de Transmissão	Esquerda para Direita ou Direita para Esquerda
Altura do Componente	Até 100mm no máximo
Tamanho da Borda da Placa de PCB	≥5mm
Velocidade de Transporte	0-12000mm/min
Velocidade de Acionamento de 3 Eixos	800mm/s
Precisão de Repetição	±0,02mm
Programas de Armazenamento	Até 1000
Fonte de Alimentação	AC220/110V
Pressão do Ar	4 kgf/cm²
Tanque de Cola	10L com agitação manual
Modo de Controle	PC Industrial + Placa de Controle de Movimento
Ajuste da Guia Linear	Ajuste inteligente
Modo de Programação	Ensino manual
Porta de Comunicação	SMEMA
Fonte de Iluminação	Fonte de iluminação autoequipada
Fonte de Iluminação de Detecção	Autoequipada
Software	Windows + Software de Revestimento
Motor de Acionamento	Motor de Passo (2 peças)
Modo de Acionamento de 3 Eixos	Servomotor + Módulo Driver de Parafuso + Cilindro Elétrico
Número de Válvulas de Borracha	1 Válvula de Pulverização + 1 Válvula de Dispensação
Largura de Pulverização	3-20mm
Método de Pulverização	Automático
Potência Total	2,6kW
Corpo da Máquina	Aço Inoxidável
Peso da Máquina	600kg
Dimensão da Máquina	1060×1200×1700mm
