Máquina de revestimento conformal seletivo de 3 eixos com precisão de ±0,02 mm, ajuste automático da largura e servomotor Fuji para montagem de PCB

Máquina de revestimento conformal seletivo de 3 eixos com precisão de ±0,02 mm, ajuste automático da largura e servomotor Fuji para montagem de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-CC300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	L/C,D/P,T/T,Western Union
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV

Nome do produto:

Máquina de revestimento selectivo de 3 eixos

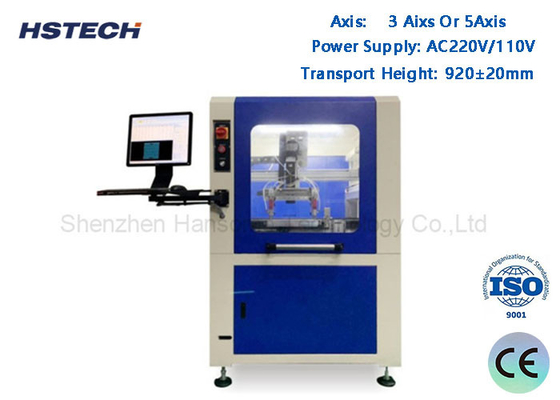

Eixo:

3 ou 5 eixos

Fonte de energia:

AC220V/110V

Altura de Transporte:

920±20mm

Peso da máquina:

600kg

Dimensão da Máquina:

1060x1200x1700 mm

Detalhes da embalagem:

Caixa de madeira, com espuma no interior

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de revestimento conformal seletiva da precisão de ±0.02mm

Máquina de revestimento de PCB com ajuste automático de largura

Máquina de revestimento Fuji Servo Motor 3Axis

Descrição do produto

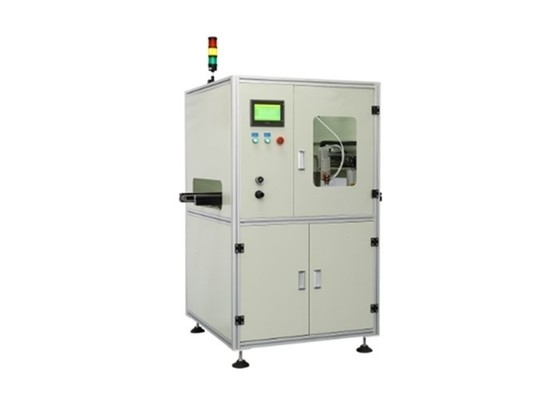

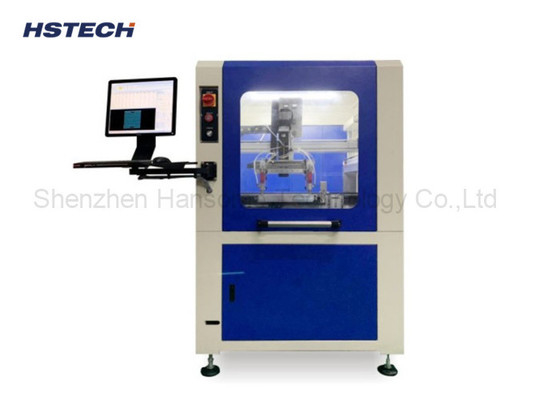

Máquina Automática Seletiva de Revestimento Conforme para Processo de Backstage SMT de PCBA

Esta máquina automática seletiva de revestimento conforme foi projetada para aplicações de revestimento de precisão em processos de backstage SMT de PCBA, oferecendo desempenho confiável e de alta velocidade com precisão excepcional.

Principais Características

Plataforma de acionamento de eixo X, Y, Z com fuso de esferas de precisão e servomotor Fuji
Capacidade de revestimento seletivo para vários tipos de PCB
Múltiplos padrões de revestimento: dispensação em linha reta, círculo e arco
Elimina o efeito de sombra de spray com revestimento uniforme da borda do componente
Alta precisão: ±0.02mm
Sistema de transmissão e controle confiável e de alta velocidade
Sistema de válvula dupla para comutação automática de spray e revestimento
Função inteligente de ajuste automático de largura

Especificações da Máquina

Especificação	Detalhes
Nome do Produto	Máquina de revestimento conforme seletivo
Modelo	HS-CC300
Altura de Transmissão	920±20mm
Largura do Transportador	50-450mm/ou personalizado
Transmissão	D para E, ou E para D
Altura do Componente	Para cima e para baixo máx. 100mm
Tamanho da Borda da Placa de PCB	≥5mm
Velocidade de Transporte	0-12000mm/min
Velocidade de Acionamento de 3 Eixos	800mm/s
Precisão de Repetição	±0.02mm
Programas de Armazenamento	Até 1000
Fonte de Alimentação	AC220/110V
Pressão do Ar	4 kgf/cm²
Tanque de Cola	10L, agitação manual
Modo de Controle	PC Industrial + Placa de Controle de Movimento
Ajuste da Guia Linear	Ajuste inteligente
Modo de Programação	Ensino manual
Porta de Comunicação	SMEMA
Fonte de Iluminação	Fonte de iluminação auto-equipada
Fonte de Iluminação de Detecção	Auto-equipada
Software	Windows + software de revestimento
Motor de Acionamento	Motor de passo (2pcs)
Modo de Acionamento de 3 Eixos	Servomotor + módulo de parafuso + Cilindro Elétrico
Número de Válvulas de Borracha	1 válvula de spray + 1 válvula de dispensação
Largura de Pulverização	3-20mm
Método de Pulverização	Automático
Potência Total	2.6kW
Corpo da Máquina	Aço inoxidável
Peso da Máquina	600kg
Dimensão da Máquina	1060x1200x1700mm

Detalhes da Embalagem

Etiquetas:

Distribuidor da colagem

Máquina de revestimento conformal seletiva da precisão de ±0.02mm

Máquina de revestimento de PCB com ajuste automático de largura
