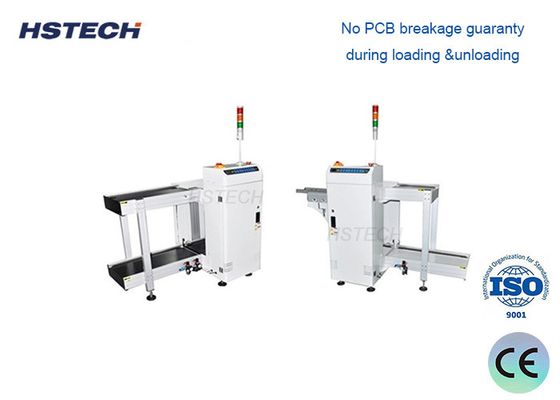

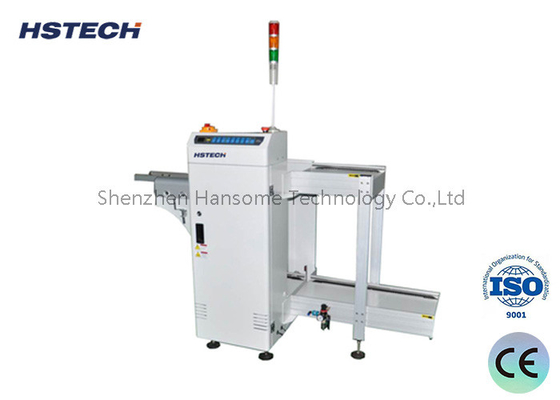

Controle de tela sensível ao toque cada trilho 2 revistas PCB NG OK Descarregador para linha SMT

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union,
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

NG OK Descarregador

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fonte de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Uso:

Linha de produção de SMT, cadeia de fabricação de SMT

Doença:

Novo

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Controle por Tela de Toque Cada Trilho 2 Revistas PCB NG OK Descarregador

Introdução:

O Descarregador de PCB é um dispositivo automatizado na extremidade traseira da linha de produção SMT (Surface Mount Technology). Ele é usado para descarregar com segurança placas de PCB que foram patchadas, soldadas e testadas da correia transportadora ou transportadora, e empilhá-las em categorias ou transferi-las para o próximo processo. É amplamente utilizado na fabricação eletrônica, eletrônica automotiva, eletrônicos de consumo e outros campos para melhorar a eficiência da produção e reduzir a intervenção manual.

Detalhes técnicos:

Função	Coletar as placas NG/OK separadamente recebendo o sinal.
Altura de transporte	910±30mm
Direção de transporte	E~D, ou D~E
Tempo de coleta da placa	Cada aprox. 6 segundos
Tempo de troca da revista	Aprox. 30 segundos
Lado fixo da trilha	Lado frontal
Lado de operação	Lado frontal
Correia transportadora	ESD
Espessura da PCB	Mín. 0,6mm
Seleção de passo	1-4 (passo de 10mm)
Fonte de alimentação	220V,50/60Hz,±10%
Potência	0,05kW
Pressão do ar	4-6Bar
Consumo de ar	Máx. 15L/min
Número de revistas	Superior: 1 revista, Lado inferior: 2 revistas
Sinal	SMEMA
Opções	1, Modo de controle por tela de toque. 2, Ajuste automático da largura. 3, Quantidade de revistas de acordo com a necessidade do cliente.

Recursos

Controle de programação PLC.
Usando painel de controle de membrana LED 'soft touch' amigável
Configuração de passo selecionável.
Grampos de nível de alternância fornecidos para alinhamento da revista.
Pressão do empurrador pneumático regulada.
Alto rendimento com curto tempo de troca da revista.
Coleta de placas NG/OK do AOI, armazena automaticamente as placas NG/OK.
Interface de comunicação SMEMA padrão.

Modelo:

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento efetivo da PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Espessura da PCB	Mín. 0,6mm	Mín. 0,6mm	Mín. 0,6mm	Mín. 0,6mm
Tamanho da revista	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Peso	220kg	280kg	340kg	380kg
