Equipamento de desmontagem de painéis de PCB

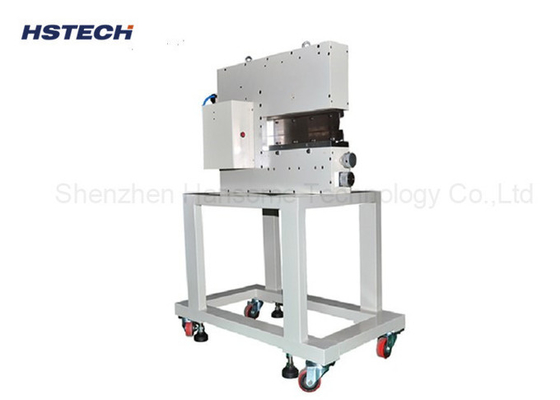

Separador de PCB de lâmina de guilotina pneumática, altura máxima de 40 mm, tensão de corte < 500

Nome da marca:	HSTECH
Número do modelo:	HS-310L
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram, D/P
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Depanelisador de PCB pneumático

Outro nome:

separador do PWB do V-corte

Voltagem:

AC100-240V

Comprimento do PCB:

0~ 360 mm

Espessura do PCB:

0.1~2.0mm

Altura da parte superior:

40 mm ((máximo)

Altura inferior da parte:

20mm (máximo)

Utilização:

placa de PCB, placa de alumínio, placa de corte em V, placa LED

Detalhes da embalagem:

pacote de madeira

Habilidade da fonte:

200 conjuntos por mês

Descrição do produto

40mm Altura MAX condutor pneumático lâmina de guilotina painéis de PCB máquina de despacho

Introdução

1Acionado pneumaticamente e com controlo eléctrico, modelo de amostra, há um sensor na máquina, uma placa de corte uma vez com as mais baixas tensões de corte.O HS-310 aplica-se a placas SMD PCBA ou placas finas de precisão separadas.

2As máquinas de separação de facas retas foram concebidas para separar cuidadosamente os painéis pré-cortados, sem dobras ou tensões.Mesmo componentes SMD sensíveis como condensadores cerâmicos não serão danificados pelo processo separadoMelhorar a qualidade dos produtos.

3Devido ao design especial da lâmina, as placas com componentes elevados colocados perto das bordas podem ser separadas com segurança.As facas em forma de cunha são usadas para cortar os painéis dentro do sulcoIsto permite separar de forma segura e sem cortar as placas de menos de 1 mm de espessura.

Características

1. Tensião da força de corte inferior a 500, Sem vibração e ruído durante o processo de corte para evitar danos a componentes precisos.

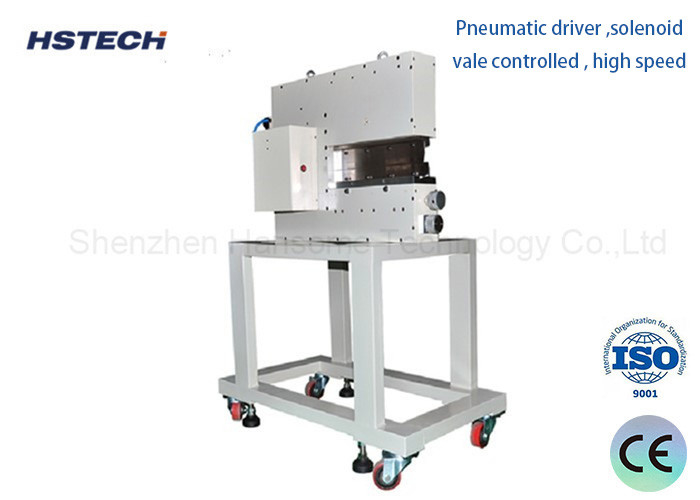

2- Condutor pneumático, solenoide controlado, alta velocidade.

3. A altura da lâmina superior e inferior são ajustáveis, o espaço para inserção da placa de PCB pode ser facilmente ajustado ajustando o botão no lado superior da máquina.

4. Baixa altura da lâmina ajustar frente e porção real pode ser ajustado separadamente, não precisa shim, o que torna a mudança e ajustar lâmina mais fácil. A lâmina pode afiar muitas vezes, menor custo.

5O PCB ou placa fina sem ranhuras em V pode ser personalizado e impedir que o dispositivo de posicionamento fique.

6A operação e a manutenção podem ser realizadas também por pessoal não qualificado.

Especificações

Nome do produto	Depanelisador de PCB
Modelo	HS-310L
Altura da parte	Max 40 mm
Altura da parte inferior	Máximo 20 mm
Fornecimento de ar	5 kgf/cm
Produção	12.5 toneladas ((bruto)
Comprimento de corte eficiente	1-360 mm
Tamanho da lâmina linear	36043,56 mm
Espessura do PCB	0.1mm~2.0mm ((Com gavião em V) 0.1mm ~1.0mm ((Sem V-grove))
Material da lâmina	Importação de ferramentas de aço de alta velocidade de alta qualidade
Velocidade de separação	1-300 mm/s
Espessura do corte em V	0.3-3.5 mm
Consumo de ar	200-400 ((L/min)
Tamanho da máquina	700325400 mm
Peso	130 kg
Tabela adequada	Todas as placas de corte em V

Tabelas de inscrição

Separador de PCB de lâmina de guilotina pneumática, altura máxima de 40 mm, tensão de corte < 500 0

Separador de PCB de lâmina de guilotina pneumática, altura máxima de 40 mm, tensão de corte < 500 1

Separador de PCB de lâmina de guilotina pneumática, altura máxima de 40 mm, tensão de corte < 500 2

Equipamento de linha de produção SMT

1, carregador de PCB: o PCB é colocado no rack para alimentar automaticamente a placa para a máquina de placa de sucção.
2, máquina de placa de sucção: sucção automática de PCB colocado na pista, transferência para a máquina de impressão.
3Máquina de impressão: o aço laser na pasta de aço ou cola vermelha completa a impressão no PCB.
4"Montador de alta velocidade: utilizar o equipamento para editar o procedimento de montagem dos componentes na posição especificada das peças, pode ser montado SOP 28pin peças laminadas,que se caracteriza por uma velocidade de montagem rápida.
5Tabela de ligação:Transferência do dispositivo de placa de PCB.
6, montador geral: a utilização de equipamentos editados pelo programa será de componentes montados na posição especificada das peças,que possam ser montados SOP 28pin ou mais (incluindo componentes que possam ser montados em máquinas de alta velocidade) laminadosA sua precisão e diversidade de montagem são elevadas, mas a velocidade de montagem é inferior à das máquinas de alta velocidade.
