Máquina de Roteamento para Descolagem de PCB em Aço Inoxidável com 60000RPM e Tamanho de Trabalho de 50x50~410x460mm para Descolagem de PCBA

Máquina de Roteamento para Descolagem de PCB em Aço Inoxidável com 60000RPM e Tamanho de Trabalho de 50x50~410x460mm para Descolagem de PCBA

Nome da marca:	HSTECH
Número do modelo:	AR-7mini
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental, D/P
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Router autônomo de PCBA Depaneling

outro nome:

PCBA automático que separa a máquina

Acessório:

Necessário

Fonte de energia:

AC380V, 50/60HZ

Tamanho da tabela de funcionamento:

50x50~260x310 mm ((máximo)

Método de carga de PCBA:

Manual

Coletor de pó:

configuração padrão

Corpo da máquina:

Aço inoxidável

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

60000RPM máquina do router do PWB Depaneling

Máquina roteadora Depaneling PCB com corpo de aço inoxidável

Roteador PCBA Depaneling de tamanho de trabalho 50x50~410x460mm

Descrição do produto

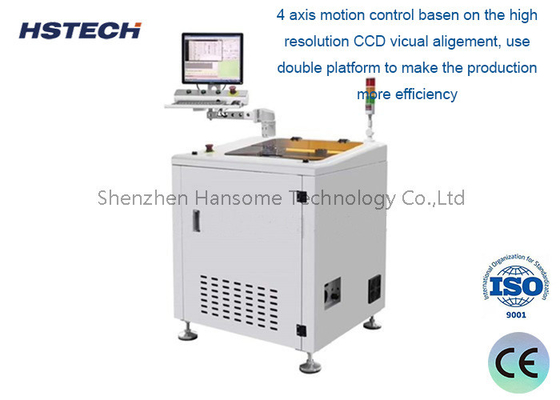

AC380V, 50/60Hz, 3KW Máquina Separadora de Depanelização de PCB 50x50~410x460mm AR-7

Máquina Separadora de Depanelização de PCB com Programação PC de Plataforma Única 60000RPM

Especificações Técnicas

Modelo	AR-7	AR-7 mini
Fonte de alimentação	AC380V, 50/60Hz, 3KW
Tamanho de trabalho	50x50~410x460mm(máx)	50x50~260x310mm(máx)
Modo de carregamento	Manual
Eixo de corte/velocidade	5000~60.000 rpm
Espessura da PCB	0.4-4mm
Velocidade de separação	1-100mm/s
Precisão de corte	±0.05mm
Tipo de fixação	Fixadores
Programação	Ensino por visão, programação em linha
Kit de fresagem	Rotação para a direita φ0.8~φ3.0, haste de aço tungstênio
Método de coleta de poeira	Coleta de poeira inferior
Coletor de poeira	3 fases, 380V, 1.2KW
Ruído	<75dB
Sistema de controle	PC Industrial
Marca do eixo	Marca alemã, Sycotec 4025
Servo motor	Série A5
Controle de movimento	Placa de controle de movimento de 4 eixos
Parafuso de avanço	Parafuso de retificação C5
Guia linear	Guia silenciosa classe P
Câmera	Câmera industrial Imaging 40W marca alemã
Tamanho da máquina	700800930 mm	500650930mm
Tela	17 polegadas

Principais Características

Capacidade de separação automática offline

Design compacto de roteador PCBA para PCBs pequenas e requisitos de economia de espaço

Fixadores personalizados para manuseio preciso da placa

Integração de sistema visual PC e CCD

Programação com compensação e coleta de poeira integrada

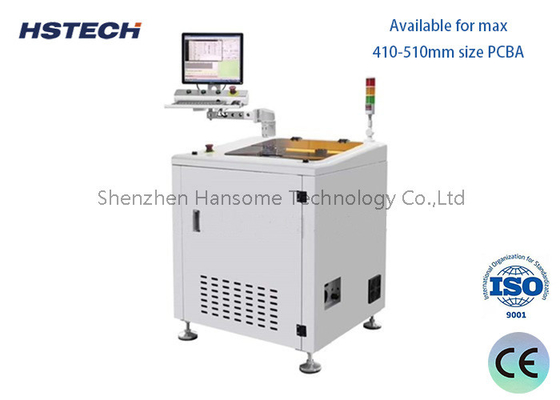

Acomoda PCBA de tamanho máximo de 410-510mm

Corte flexível para dois tipos de produtos diferentes

Plataforma aberta para alimentação/descarregamento manual com compatibilidade opcional de braço robótico

Equipamento de Linha de Produção SMT

Máquina SMD: Equipamento controlado por programa para posicionamento preciso de componentes em posições designadas da PCB. Capaz de montar componentes SOP 28 pinos ou maiores de rolos, bandejas ou embalagens tubulares. Apresenta alta precisão de montagem e diversidade de componentes.

Soldagem por Refluxo: Utiliza perfis controlados por temperatura para ativar a pasta de solda ou adesivo, completando o processo de soldagem entre os componentes e a PCB.

Descarregador: Sistema automatizado de coleta de placas usando esteiras transportadoras para organizar PCBs acabadas em magazines.
