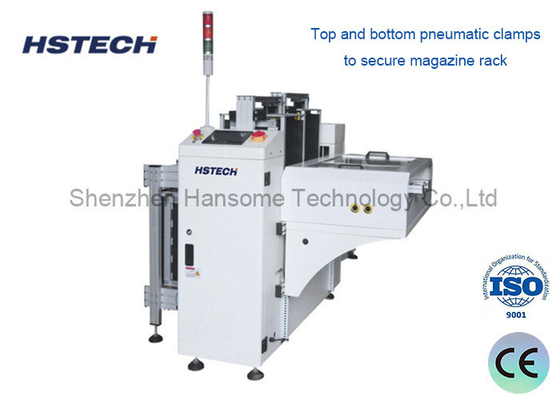

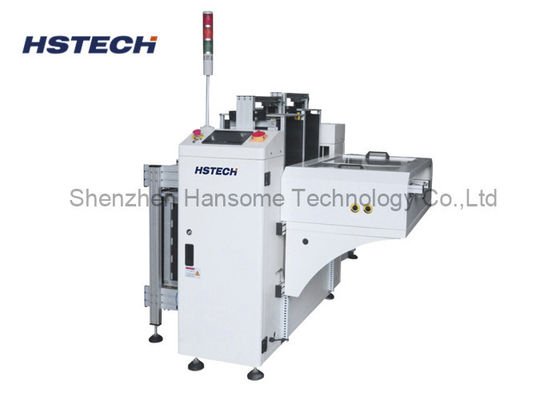

Linha de produção de SMT Boa / Não Boa Revista de separação de placas NG OK Descarregador de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

NG OK Descarregador

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução

Esta unidade é utilizada após o AOI, ao receber o sinal AOI a montante, recolher automaticamente as placas NG/OK separadamente para o carregador relevante.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

1,Controle de programação PLC.

2, Utilizando o painel de controlo da membrana LED

3, configuração de altura selecionável.

4Para o alinhamento do carregador, são fornecidas aberturas de nível de ligação.

5A pressão do compressor pneumático está regulada.

6, Alta produtividade com curto tempo de mudança de carregador.

7, recolher a placa NG/OK da AOI, armazenar automaticamente as placas NG/OK.

8, interface de comunicação SMEMA padrão.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Linha de produção de SMT Boa / Não Boa Revista de separação de placas NG OK Descarregador de PCB 0

Equipamento de linha de produção SMT

1. Máquina SMT universal: Utilizando o programa editado pelo dispositivo para montar componentes em posições de peças designadas,pode montar um rol SOP 28 pin ou mais (incluindo componentes que podem ser montados por máquinas de alta velocidade)As suas características são de alta precisão e diversidade, mas a sua velocidade de instalação é inferior às máquinas de alta velocidade.
2. Soldadura por refluxo: utilizar pasta de soldadura SMT ou cola vermelha para definir uma curva de temperatura adequada para completar a ação de soldadura entre a pasta de soldadura e a peça.
3Descarregador: A placa é carregada no carregador através de uma pista de transferência.
