| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-NK250 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacotes de madeira, com espuma |
| Tempo de entrega: | 10 a 15 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | NG OK Descarregador | PWB que transporta a altura: | 910±30mm |
|---|---|---|---|
| Dimensão do PWB: | 50*50~330*250mm | Fornecimento de energia: | AC220V, 50/60HZ |
| Qty do compartimento: | Compartimentos de cada trilho 2 | Garantia: | 1 ano |
| Utilização: | Linha de produção de SMT, cadeia de fabricação de SMT | Condição: | Novos |

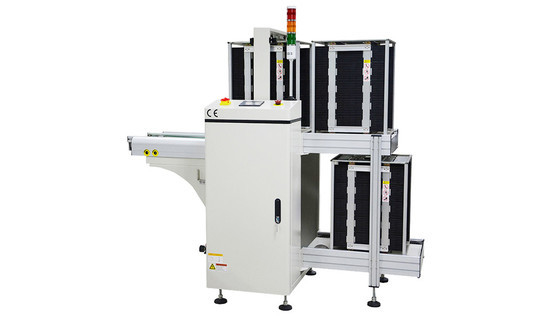

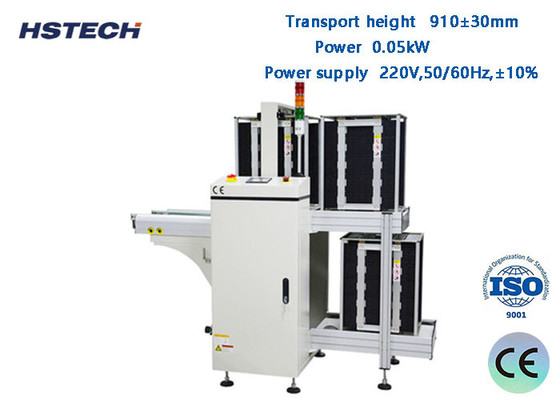

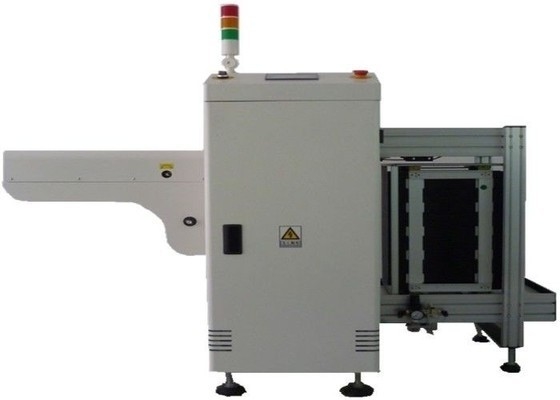

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader
Introdução
Esta unidade é utilizada após o AOI, ao receber o sinal AOI a montante, recolher automaticamente as placas NG/OK separadamente para o carregador relevante.
Detalhes técnicos
| Função | Recolher as placas NG/OK separadamente ao receber o sinal. |
| Altura de transporte | 910±30 mm |
| Direcção do transporte | L~R, ou R~L |
| Horário de recolha do Conselho | A cada 6 segundos |
| Mudança de revista ao longo do tempo | Aproximadamente 30 segundos. |
| Lado fixo da via | Lado da frente |
| Lado da operação | Lado da frente |
| Cinturão transportador | ESD |
| Espessura do PCB | Min 0,6 mm |
| Seleção do tom | 1-4 ((10 mm de espaço) |
| Fornecimento de energia | 220V,50/60Hz,± 10% |
| Potência | 00,05 kW |
| Pressão do ar | 4-6Bar |
| Consumo de ar | Máximo 15 L/min |
| Número de revistas | Revista superior: 1, lado inferior: 2 revistas |
| Sinalização | SMEMA |
| Opções |
1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.
|
Características
1,Controle de programação PLC.
2, Utilizando o painel de controlo da membrana LED
3, configuração de altura selecionável.
4Para o alinhamento do carregador, são fornecidas aberturas de nível.
5A pressão do compressor pneumático está regulada.
6, Alta produtividade com curto tempo de mudança de carregador.
7, recolher a placa NG/OK da AOI, armazenar automaticamente as placas NG/OK.
8, interface de comunicação SMEMA padrão.
Modelo
| Modelo | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Comprimento eficiente do PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390mm | 50*50~530*460 mm |
| Espessura do PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Tamanho do carregador | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Dimensão da máquina | 1950*1600*1200 mm | 2300*1760*1200 mm | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Peso | 220 kg | 280 kg | 340 kg |
380 kg |
