Detalhes dos produtos

Created with Pixso. Para casa Created with Pixso. produtos Created with Pixso.
Descarregador do PWB
Created with Pixso.

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390

Nome

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390

Nome da marca: HSTECH
Número do modelo: HS-CU390
MOQ: 1 Conjunto
preço: Negociável
Condições de pagamento: D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento: 200 conjuntos por mês
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE
Nome do produto:
descarregador do compartimento do PWB de 90 graus
Fornecimento de energia:
AC110V/220V,50/60Hz
Pressão do ar:
4-6 barra
Tamanho do PCB:
50*50~530*460mm
Seleção do tom:
10-40 mm
Velocidade do transportador:
0.5-20M/min ou personalizados
Cinturão de transporte:
Correia do transporte preta
Garantia:
1 ano
Detalhes da embalagem:
Embalagem de madeira
Habilidade da fonte:
200 conjuntos por mês
Descrição do produto

Modo de controle do botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader



Aplicação

Esta unidade é um descarregador de revistas de PCB de 90 graus para linha de produção SMT, usado para coleta automática de PCBs em direção de ângulo reto de 90 graus para economizar o comprimento da linha SMT,A máquina possui um empurrador especialmente concebido que pode empurrar os PCBs do trilho de transporte para os estantes de revistas..



Características

1, 90 graus ângulo reto PCB descarregamento, poupar SMT produção de comprimento.

2, utilizando mc, o que não afetará a produção em toda a capacidade.

3, modo de controlo de botão LED com 3 lolor display de luz.

4, espessura 1,3 mm, diâmetro de 3 mm de borda plana cinto ESD.

5, estrutura da máquina de perfil de aço inoxidável e alumínio, estável e fácil de manter.

6Controle PLC.

7Ajuste de largura suave e paralelo com manivela manual.

8, 3 carregadores capacidade: 1 superior + 2 inferior.

9, pinças pneumáticas superior e inferior para fixar o porta-carregadores.

10Não há garantia de quebra de PCB durante o carregamento e descarregamento.

11, compatível com o SMEMA.



Especificações

Nome do produto Descarregador de revistas de PCB de 90 graus
Altura de transporte 910±30 mm
Direcção do transporte L~R, ou R~L
Operação Operação frontal
Lado fixo da via Lado da frente
Fornecimento de energia 220V,50/60Hz,± 10%
Pressão do ar 4-6bar
Espessura do PCB Min 0,4 mm
Qty de revista Lado superior: 1 pc, lado inferior: 1 pc
Velocidade do transportador 0.5-20M/min ou personalizados
Sinalização SMEMA



Modelo HS-CU250 HS-CU330 HS-CU390 HS-CU460
Comprimento eficiente do PCB 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390mm 50*50~530*460 mm
Dimensão da máquina 1100*1200*1200 mm 1310*1360*1200 mm 1430*1480*1200 mm 1430*1620*1200 mm
Tamanho do carregador 355*320*563mm 460*400*563 mm 535*460*570mm 535*530*570mm
Peso 140 kg 200 kg 260 kg 300 kg

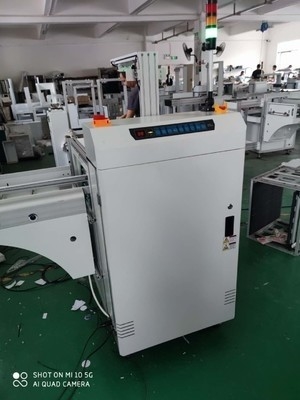

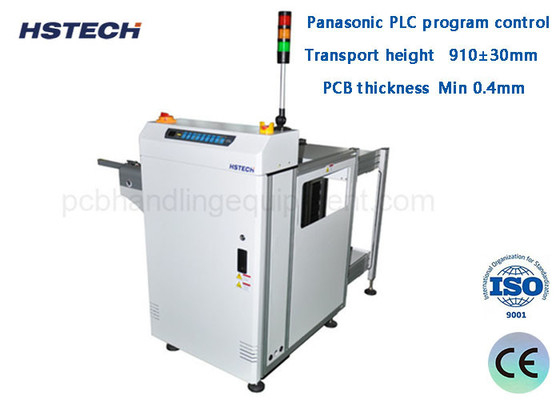

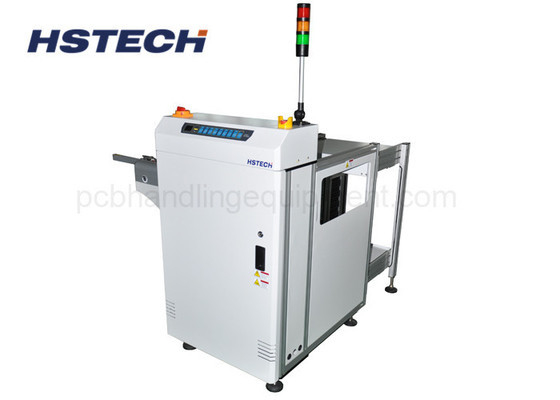

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390 0

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390 1

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390 2

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390 3

Modo de controle de botão LED com 3 Lolor Light Display 40mm Pitch 20M/Min 90 Graus PCB Magazine Unloader HS-CU390 4



Sobre a embalagem

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 1

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 2

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 3
