Máquina de roteador PCBA Offline de plataforma dupla com precisão de repetição de ±0,01 mm e fuso de 40000 ~ 60000 rpm para desinstalação de PCB

Name: Máquina de roteador PCBA Offline de plataforma dupla com precisão de repetição de ±0,01 mm e fuso de 40000 ~ 60000 rpm para desinstalação de PCB
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: RM-F550
Price: 6,005.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Dobro

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0,01

Precisão de corte:

± 0.03

Dimensão da Máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

Máquina roteadora Depaneling PCB de plataforma dupla

Máquina offline do roteador PCBA com precisão de repetição de ±0

01 mm

Descrição do produto

Máquina Roteadora PCBA Offline de Plataforma Dupla para Separação de Linha Reta

A RM-F550 é uma máquina roteadora recém-desenvolvida, projetada para separar conjuntos completos de placas de circuito impresso (PCBA) em placas PCBA individuais. Este equipamento de nível industrial possui uma plataforma estável para garantir uma precisão de trabalho excepcional.

Visão Geral da Máquina

Com um tamanho de plataforma de trabalho padrão de 300×350mm e uma plataforma maior opcional de 400×600mm, esta máquina oferece programação visual fácil de usar para programação online rápida e precisa, enquanto monitora o processo de separação em tempo real.

Principais Características

Equipamento industrial de alto desempenho com guias lineares de precisão, placas de controle e servomotores
Controle de movimento de 4 eixos com alinhamento visual CCD de alta resolução e design de plataforma dupla para maior eficiência de produção
Eixo roteador da marca Germany operando a 40.000-60.000 RPM
Guias da marca Taiwan Hiwin garantindo precisão e movimento suave
Monitoramento da vida útil da ferramenta com troca automática da posição da lâmina após a distância de corte especificada
Adequado para separar linhas retas, arcos e placas conectadas circulares

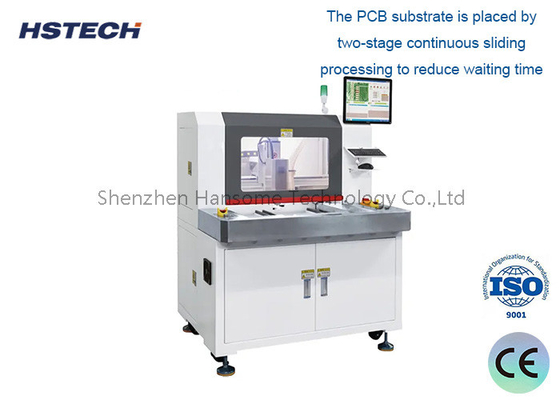

Processamento deslizante contínuo de duas etapas para minimizar o tempo de espera e maximizar a produção

Especificações Técnicas

Modelo	RM-F328
Estrutura	Eixo Único, Plataforma Dupla
Comprimento de Corte Eficiente	300×350mm
Tipos de Corte	Linha Reta, Arco, Circular
Velocidade de Movimento	Eixo X/Y: 1000mm/s, Eixo Z: 500mm/s
Método de Coleta de Pó	Coleta Superior
Velocidade do Eixo	40.000-60.000 RPM
Eixo Roteador	Máximo de 60.000 RPM
Velocidade de Corte	1-100mm/s ajustável
Precisão de Corte	±0.03mm
Precisão de Repetição	±0.01mm
Programação	CCD Colorido
Conexão Externa	USB
Kit Roteador	Fresa, φ0.8-φ3.0 Rotação Esquerda, Haste de Aço Tungstênio
Fonte de Alimentação	380V
Potência da Máquina	2000W
Tamanho do Coletor de Pó	600×470×730mm
Potência do Coletor de Pó	2.2Kw, 380V
Pressão de Ar do Coletor de Pó	4-6 KG/cm³
Porta de Segurança	Porta Manual
Alarme de Erro	Sim
Método de Programa	Auto Programação, Câmera Controlada por Teclado e Mouse

Visuais da Máquina

Comparação de Operação

Esta máquina roteadora PCBA offline de plataforma dupla oferece precisão e eficiência excepcionais para aplicações de separação de PCB, apresentando recursos avançados de automação e monitoramento para ambientes de fabricação industrial.
