Lugar de origem: | Japão |
Marca: | FUJI |
Certificação: | CE |
Número do modelo: | Nxt H08m |
Quantidade de ordem mínima: | 1 por cento |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de cartão |
Tempo de entrega: | 3 dias úteis |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 10000 unidades por mês |

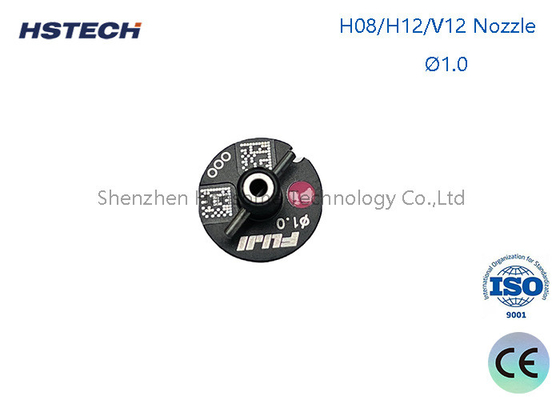

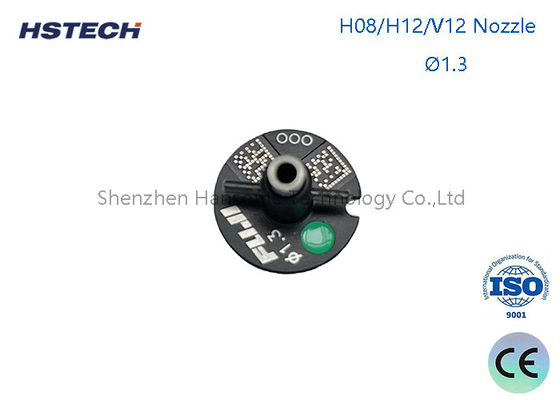

Nome do produto: | Nozzle NXT H08M | Função: | Utilização para o componente SMD |
---|---|---|---|
Prazo de expedição: | pelo ar, TNT DHL FEDEX EMS UPS | País: | Japão |
Tempo de execução: | 1-2 dias | Tipo: | Partes de máquinas SMT |
Realçar: | Para SMD,FUJI NXT H08M SMT NOZZLE |
O bico SMT (Surface Mount Technology) é uma ferramenta importante utilizada em equipamentos de colocação automatizada de componentes eletrónicos, utilizados para pegar e colocar pequenos componentes eletrónicos.Existem muitos tipos de bocas SMT de acordo com diferentes necessidades, os mais comuns incluem:
Bocal redondo | O bico redondo é o tipo mais comum, adequado para pegar e colocar componentes eletrônicos redondos, como resistores de chip, capacitores, etc. |
Garrafa rectangular | O bico retangular é adequado para a captação e colocação de componentes eletrónicos retangulares, tais como chips IC, diodos, etc. |
Bocal de agulha | O bico da agulha é adequado para pegar e colocar componentes eletrônicos alongados, como indutores, osciladores de cristal, etc. |
Com um diâmetro superior a 50 mm | O bico em forma de V é adequado para pegar e colocar componentes eletrônicos de forma especial, como grânulos de lâmpadas LED, optoacopladores, etc. |
Além disso, existem alguns tipos especiais de bicos, tais como bicos rotativos, bicos de cotovelo, etc., que podem ser selecionados e utilizados de acordo com requisitos específicos de colocação.Deve notar-se que diferentes bocas são adequadas para componentes eletrónicos de diferentes tamanhos e formasA escolha do tipo de bocal adequado é muito importante para a eficácia e qualidade do trabalho de colocação.
A forma do bico de sucção inclui buraco quadrado, buraco redondo, ranhura em V, etc. Os bicos de sucção feitos sob medida geralmente selecionam pontos de sucção planos com base na forma do material.Alguns são feitos em bocas de sucção alongadas que se estendem para o sulco do material para absorvê-los de forma planaAlguns são feitos em uma forma de retorno com base na borda do material, e alguns são feitos em pontos de sucção de dois lados.Alguns materiais são pegajosos e difíceis de apagar, então você precisa fazer algumas ranhuras na parede do bico de sucção ou fazer uma cabeça de borracha.
Durante a utilização dos bicos SMT, deve prestar-se atenção à limpeza e à manutenção para que os bicos possam ser reciclados e reduzir os custos de produção.
H08M 3.7 bocal
H08M 7.0 bocal

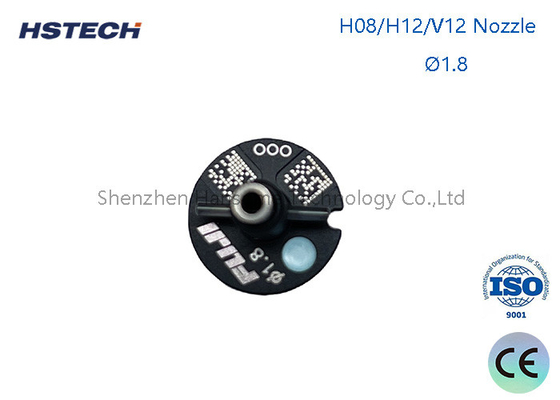

H08M 1.8 bocal
H08M 2.5 bocal
H02F 10.0G bocal AA6NF04
H02F 7.0G bocal AA6NE0
Nozzle H02F 7.0G
Razões pelas quais o bico SMT não consegue recolher componentes
(1) A pressão negativa no vácuo é insuficiente.que adsorve os componentes no bico de sucçãoPara determinar se os componentes recolhidos pela bocal de sucção são anormais, é geralmente utilizado o método de detecção da pressão negativa.Quando a pressão negativa Quando o valor de detecção do sensor está dentro de um certo intervalo, a máquina considera que a sucção é normal, caso contrário considera que a sucção é pobre.
(2) O bico de sucção está desgastado. A deformação, o bloqueio e os danos do bico de sucção causam uma pressão de ar insuficiente, fazendo com que o componente não possa ser sugado.O grau de desgaste dos bicos de sucção deve ser verificado regularmente e os mais graves devem ser substituídos..
(3) Influência do alimentador, o alimentador alimenta mal (o equipamento de alimentação está danificado), o buraco da correia de material não está preso no equipamento de alimentação, há objetos estranhos sob o alimentador,o tornozelo está desgastado), a correia de pressão A tampa, a mola e os outros mecanismos de funcionamento podem estar deformados, enferrujados, etc., o que pode causar que os componentes sejam sugados para os lados, para cima ou não possam ser sugados.As inspecções regulares devem ser realizadas e os problemas devem ser tratados em tempo útil para evitar um grande desperdício de componentes..
(4) Influência da altura de aspiração: a altura de aspiração ideal é quando o bico da máquina de colocação entra em contacto com a superfície do componente e, em seguida, pressiona para baixo 0,05 mm.Se a profundidade da depressão for muito grandeSe a condição de aspiração de um determinado componente não é boa, a altura de aspiração pode ser ajustada ligeiramente para cima.como 0.05mm.
(5) Problemas com os materiais de entrada. Existem problemas de qualidade nas embalagens de componentes de chips produzidas por alguns fabricantes.A adesão entre a fita de papel e a película de plástico é muito grande, e o tamanho do reservatório de material é demasiado pequeno.
