Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE,RoHS |
Número do modelo: | HS-F380 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Separador da luz de tira do diodo emissor de luz | Outro Nome: | Máquina de separação de PCB de lâminas múltiplas |
---|---|---|---|
Voltagem: | AC220V/110V, 50/60Hz | A lâmina: | g Material de aço de alta velocidade de qualidade |
Potência da máquina: | 200 W | Garantia: | 1 ano |
Realçar: | Equipamento de desinstalação de PCB de alta segurança,Equipamento de desinstalação de circuitos impressivos,Equipamento de desinstalação de painéis de PCB LED |

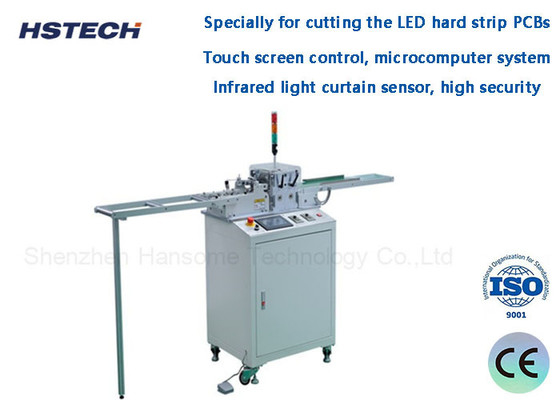

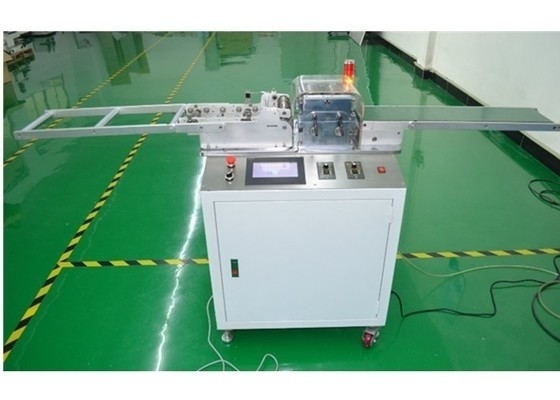

Equipamento de desinstalação de PCB de alta segurança especialmente para separador de luz de tira LED com controle de tela sensível ao toque
As máquinas de divisão de placas são geralmente divididas em máquinas de divisão de placas de ranhuras em V e máquinas de divisão de placas não em V.
1A máquina de desdobramento de ranhuras em V mais comum é a máquina de desdobramento de faca.
1Durante o processo de corte, o PCB não se move e a faca circular desliza para garantir que os componentes eletrônicos do substrato não sejam danificados devido ao movimento.
2A velocidade de deslizamento da faca circular é ajustável.
3Em resposta à profundidade da ranhura em V e ao desgaste da ferramenta, a distância entre a faca circular superior e a faca reta inferior pode ser ajustada com precisão.
4Pode resolver o problema das peças que atravessam a ranhura em V para realizar a divisão.
5. Minimizar a tensão interna gerada durante o corte de placas para evitar rachaduras de estanho.
6A velocidade de corte é controlada pelo botão e o curso de divisão pode ser ajustado livremente e tem um ecrã LCD.
7As cintas transportadoras podem ser instaladas conforme necessário para melhorar o desempenho.
8Três conjuntos de proteção ocular elétrica para garantir a produção segura.
Características
☆Toda a máquina foi concebida com base no princípio estrutural em forma de C, de ausência de tensão de flexão e elevada rigidez.
☆Utilizar ar comprimido como energia para processar as operações de ligação e separação em V.
☆Separar de forma segura placas para peças SMD extremamente sensíveis ou PCB ultrafinos.
☆Nenhuma vibração ocorre durante a operação de divisão do painel.
☆ Motor pneumático, silencioso e silencioso.
☆As lacunas superior e inferior das ferramentas podem ser facilmente ajustadas.
☆A faca inferior pode ser ajustada na direcção YZ.
☆A ferramenta é concebida com uma estrutura de ângulo de face e pode cortar peças de PCB que estão quase perto do sulco em V.
Especificações
Modelo | HS-F385 | |||||||
Nome da produção | Separador de PCB de fita dura LED | |||||||
Dimensão da máquina | 2200 mm × 580 mm × 1060 mm | |||||||
Dimensão da lâmina | Lâmina circular φ60 mm × 35 mm × 3 mm | |||||||
Grupos máximos de lâminas | Depende das linhas em V. | |||||||
Duração média da lâmina | 1,000, 000 vezes (PCB de 1,2 m de comprimento e 3 mm de espessura) | |||||||
Espessura de separação | 0.8~3 mm, 1/3 da espessura da placa | |||||||
Voltagem | AC220V/110V, 50/60Hz | |||||||
Potência da máquina | 200 W | |||||||
Velocidade de separação | 1 mm-2000 mm/s | |||||||
Comprimento de separação | 100 mm - ilimitado | |||||||
Largura de separação | 4-100 mm melhor, largura de uma única placa, não toda a largura da placa de pin | |||||||
Placas adequadas | Placas de banda/tubo LED, placas de alumínio e de fibra de vidro | |||||||
Peso | Cerca de 160 kg. |
