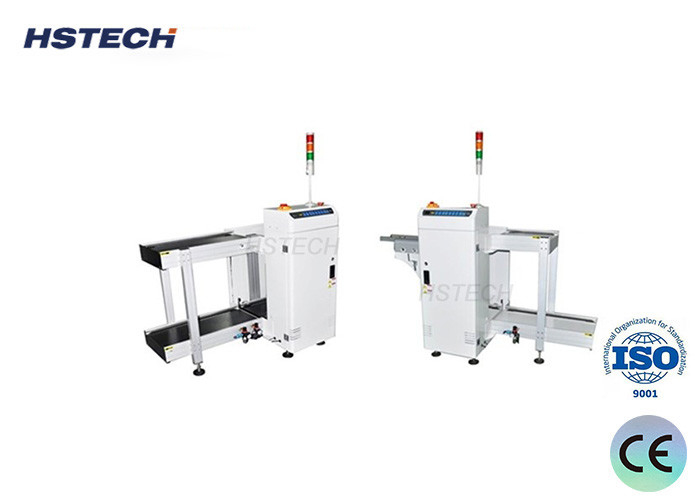

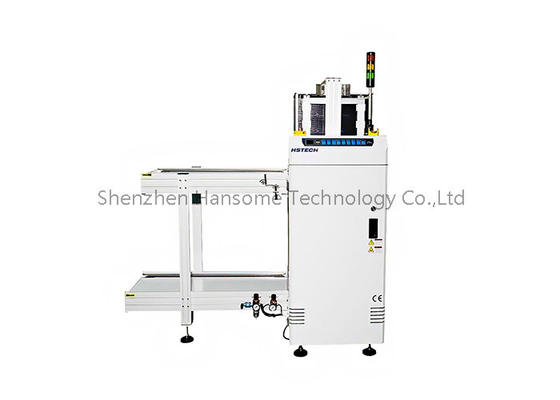

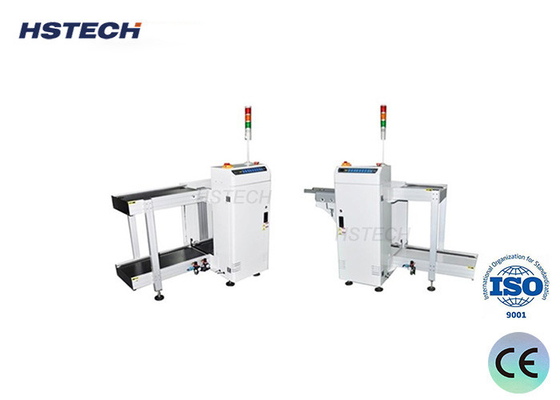

Grampos pneumáticos superiores e inferiores Carregador de PCB para garantia de não quebra

Nome da marca:	HSTECH
Número do modelo:	HS-LD330
MOQ:	1 Conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Descrição do produto

Máquina de manipulação de carregadores de PCB de sinal SMEMA de alta eficiência

Introdução

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackEsta máquina adota sistema de micro-controle com parafuso de bola, toda a máquina funciona de forma estável e transmite com precisão.que é intuitivo de operar e fácil de usarÉ adequado para o transporte repetido de placas de circuito simples ou duplas, o que reduz muito os custos de mão-de-obra e proporciona eficiência.

Aplicação

Esta unidade é utilizada para carregar os PCB e transportá-los na linha de produção SMT.

Características

1, projeto do módulo.

2Estabilidade reforçada por um projeto robusto.

3, Teste do braço de projeto económico.

4, pinças pneumáticas superior e inferior para fixar o porta-carregadores.

5Não há garantia de quebra de PCB durante o carregamento e descarregamento.

6Compatível com o SMEMA.

Especificações

Nome do produto	Máquina de carregamento de PCB
Altura de transporte	910±30 mm
Tempo de carregamento de PCB	Aproximadamente 6 segundos.
Tempo de substituição do carregador	Aproximadamente 30 segundos.
Direcção do transporte	L~R, ou R~L
Operação	Operação frontal
Lado fixo da via	Lado da frente ((ou especificar)
Fornecimento de energia	220V,50/60Hz,± 10%
Pressão do ar	4-6bar
Espessura do PCB	Min 0,4 mm
Qty de revista	Lado superior: 1 pc, lado inferior: 2 pc
Seleção do tom	1-4 ((10 mm de espaço)
Velocidade do transportador	0.5-20M/min ou personalizados
Sinalização	SMEMA

Selecção do modelo

Modelo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Tamanho da máquina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Tamanho do carregador	355320563mm	460400563 mm	535460570mm	535530570mm
Peso	140 kg	180 kg	220 kg	260 kg

Atenção!
1Desligue o equipamento ou certifique-se de que a mesa de elevação se coloca no seu lugar antes de iniciar a operação automática pela primeira vez.
2Mantenha a cabeça e as mãos afastadas da máquina durante a operação.
3- Óleo o eixo óptico e limpar os detritos sobre as luzes componente na cadeia.

Grampos pneumáticos superiores e inferiores Carregador de PCB para garantia de não quebra 0

Botão de controlo e caixa elétrica

Grampos pneumáticos superiores e inferiores Carregador de PCB para garantia de não quebra 1

Sobre a embalagem
