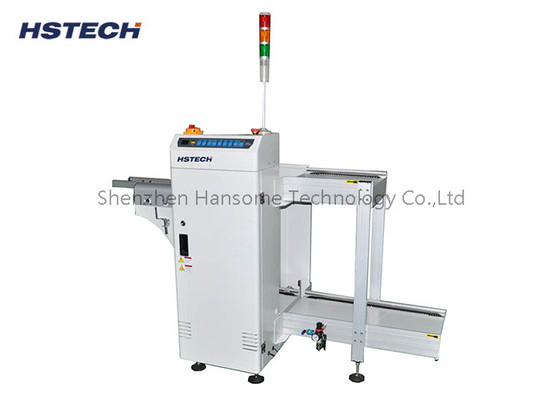

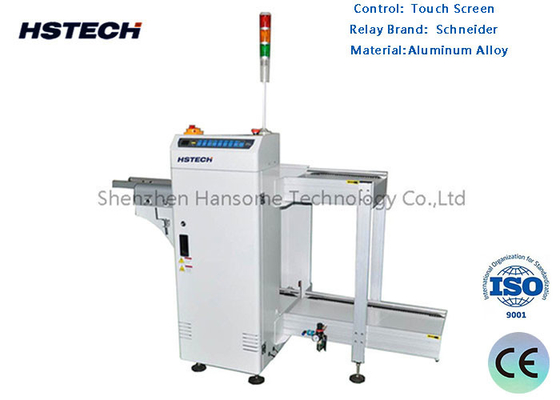

Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI

Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI

  • Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI
  • Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI
Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI
Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE,IOS
Número do modelo: HS-NK250
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 15 a 20 dias úteis
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 200 conjuntos por mês
Contato
Descrição de produto detalhada
Nome do produto: NG OK Descarregador PWB que transporta a altura: 910±30mm
Dimensão do PWB: 50*50~330*250mm Fornecimento de energia: AC220V, 50/60HZ
Qty do compartimento: Compartimentos de cada trilho 2 Garantia: 1 ano
Utilização: Linha de produção de SMT, cadeia de fabricação de SMT Condição: Novos

Descarregador de PCB suave e paralelo de alta qualidade NG OK Descarregar cada trilho 2 revistas após o AOI

Introdução
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.

O PCB Unloader tem as seguintes características e funções:

1Função de descarregamento e transferência: O descarregador de PCB remove o PCB processado da linha de produção através de máquinas automatizadas e o transfere para o próximo estágio de processamento ou área de armazenamento.Pode descarregar e transferir PCBs através de cintas transportadoras, slides ou outros sistemas de transporte para assegurar um processo de produção contínuo.


2.Alinhamento e posicionamento: O PCB Unloader pode alinhar e posicionar PCBs para garantir a colocação correta no próximo estágio de processamento ou área de armazenamento.Pode incluir sensores e dispositivos de posicionamento para detectar a posição e a orientação do PCB e efectuar os ajustamentos e calibrações necessários..


3.Controlo e programação: O descarregador de PCB geralmente possui um sistema de controle que pode agendar e distribuir PCB de forma razoável de acordo com os planos de produção e os requisitos do processo.Ele entrega PCBs para o local adequado com base na disponibilidade e prioridade para o próximo estágio de processamento ou área de armazenamento e garante o bom funcionamento da linha de produção.


4Detecção e processamento inteligentes: alguns descarregadores de PCB avançados podem vir com recursos de detecção e processamento inteligentes.e classificar e processá-los de acordo com regras pré-estabelecidasPor exemplo, os PCBs não qualificados podem ser submetidos a um tratamento especial ou a sinalizações de alarme.


5.Conectar-se a outros equipamentos: O PCB Unloader geralmente tem a capacidade de se conectar a outros equipamentos e sistemas de automação, como o PCB Loader (PCB loader), sistema de inspeção eletrônica, sistema de armazenamento,etc. Esta conectividade permite uma operação eficiente e transparente de todo o processo de produção.

Características

1,Controle de programação PLC.

2, Utilizando o painel de controlo da membrana LED

3, configuração de altura selecionável.

4Para o alinhamento do carregador, são fornecidas aberturas de nível.

5A pressão do compressor pneumático está regulada.

6, Alta produtividade com curto tempo de mudança de carregador.

7, recolher a placa NG/OK da AOI, armazenar automaticamente as placas NG/OK.

8, interface de comunicação SMEMA padrão.

Detalhes técnicos

Função Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte 910±30 mm
Direcção do transporte L~R, ou R~L
Horário de recolha do Conselho A cada 6 segundos
Mudança de revista ao longo do tempo Aproximadamente 30 segundos.
Lado fixo da via Lado da frente
Lado da operação Lado da frente
Cinturão transportador ESD
Espessura do PCB Min 0,6 mm
Seleção do tom 1-4 ((10 mm de espaço)
Fornecimento de energia 220V,50/60Hz,± 10%
Potência 00,05 kW
Pressão do ar 4-6Bar
Consumo de ar Máximo 15 L/min
Número de revistas Revista superior: 1, lado inferior: 2 revistas
Sinalização SMEMA
Opções

1, modo de controlo do ecrã táctil.

2Ajuste automático da largura.

3, quantidade de carregadores até às exigências do cliente.

Modelo

Modelo HS-NK250 HS-NK330 HS-NK390 HS-NK460
Comprimento eficiente do PCB 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390mm 50*50~530*460 mm
Espessura do PCB Min 0,6 mm Min 0,6 mm Min 0,6 mm Min 0,6 mm
Tamanho do carregador 355*320*563mm 460*400*563 535*460*570mm 535*530*570mm
Dimensão da máquina 1950*1600*1200 mm 2300*1760*1200 mm 2500*1880*1200 mm 2500*2160*1200 mm
Peso 220 kg 280 kg 340 kg 380 kg

PLC Programing Control Selectable Pitch Setting NG OK Unloader Used After The AOI 0

Sobre a embalagem

Front-Side Operation Multi-Function SMT Production Line AutomaticNG PCB Reject Conveyor 6

Front-Side Operation Multi-Function SMT Production Line AutomaticNG PCB Reject Conveyor 7

Front-Side Operation Multi-Function SMT Production Line AutomaticNG PCB Reject Conveyor 8
