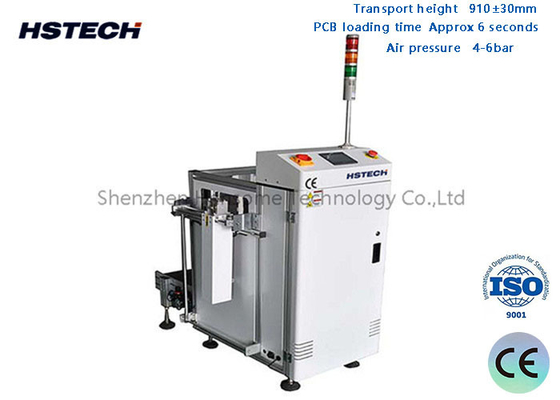

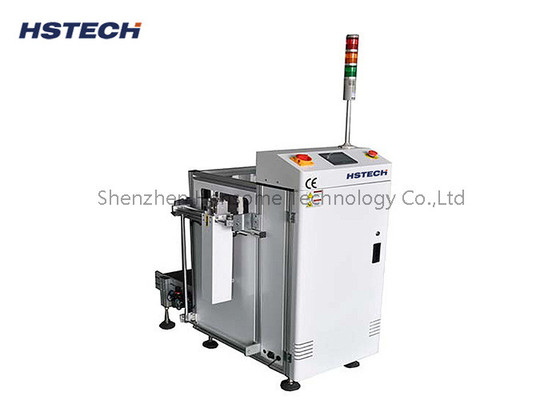

Máquina de carregamento de placas SMT de 90 graus com 3 cores

Máquina de carregamento de placas SMT de 90 graus com 3 cores

Introdução

O Multiple Magazine PCB Loader é um dispositivo para carregamento automático, usado principalmente no processo de produção e teste de placas de circuito impresso (PCB).

Resumo funcional:
As folhas de PCB podem ser retiradas automaticamente de vários revistas de PCB independentes e enviadas para equipamentos de produção ou teste subsequentes.
Pode trocar automaticamente folhas de PCB em diferentes bandejas de acordo com as necessidades de produção.
Equipado com um sistema avançado de posicionamento visual para garantir o posicionamento e a alimentação precisos das placas de PCB.
Pode coordenar-se com outros equipamentos da linha de produção, tais como máquinas de colocação, fornos de refluxo, etc.

Características principais:
Podem ser ligadas várias bandejas de PCB independentes para melhorar a flexibilidade da produção.
Use manipuladores de alta precisão ou braços robóticos para escolher e colocar lençóis.
Equipado com um sistema avançado de posicionamento visual para assegurar um posicionamento preciso da folha.
Suporta a comutação automática de diferentes tipos ou tamanhos de folhas de PCB.
Dispositivos integrados de protecção da segurança, tais como sensores de grelha, interruptores de parada de emergência, etc.
Pode conseguir uma boa ligação do sinal e um controlo sincrono com outros equipamentos da linha de produção.

Componente principal:
Manipulador ou braço robótico: utilizado para agarrar e colocar automaticamente folhas de PCB.
Sistema de posicionamento visual: incluindo câmaras, algoritmos de processamento de imagem, etc.
Mecanismo de troca de bandejas: pode trocar automaticamente as folhas em bandejas diferentes.
Mecanismo de transmissão: como cintas transportadoras, rolos, etc., utilizados para o transporte de chapas.
Sistema de controlo por programa: PLC ou computador industrial para obter um controlo totalmente automatizado.
Dispositivos de protecção de segurança: como sensores de grelha, interruptores de parada de emergência, etc.

Cenários de aplicação:
Linha de produção SMT: carregamento automático durante os processos de soldadura por parcheamento e refluxo.
Ligação de ensaio: carregamento e posicionamento automáticos na frente do equipamento de ensaio.
Produção de amostras: Troca e carga automática de folhas de PCB de diferentes especificações.
Produção em pequenos lotes: Melhorar a eficiência da produção e reduzir a carga das operações manuais.

Características

1, Modulo com ângulo reto (90 graus).

2, muito curto comprimento 1200 mm, opcional mais curto comprimento de máquina 900 mm.

3, Flexível PCB dobrável empurrador.

4, 3 revistas disponíveis.

5Ajuste de largura suave e paralelo.

6Compatível com o SMEMA.

Especificações
