Equipamento de desmontagem de painéis de PCB
Created with Pixso.

Máquina de corte de PCB com V-Slot

Máquina de corte de PCB com V-Slot

Nome da marca: HSTECH
Número do modelo: HS-300
MOQ: 1 conjunto
preço: Negociável
Condições de pagamento: D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento: 500 pcs por mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE
Nome do produto:
Separador de PCB de lâmina
Outro nome:
Máquina de corte de PCB em V
Garantia:
1 ano
Utilização:
A placa do PWB, placa de alumínio, cortou o PWB do v-corte
Condição:
novo
Qualidade:
Grau durável, alto
Detalhes da embalagem:
caixa de madeira
Habilidade da fonte:
500 pcs por mês
Destacar:

Equipamento de desinstalação de PCB de lâmina de alta classificação

,

Separador de PCB Miving de lâmina de alta classificação

,

Máquina de corte de PCB com ranhuras em V

Descrição do produto

Máquina de corte de PCB com V-Slot



Introdução

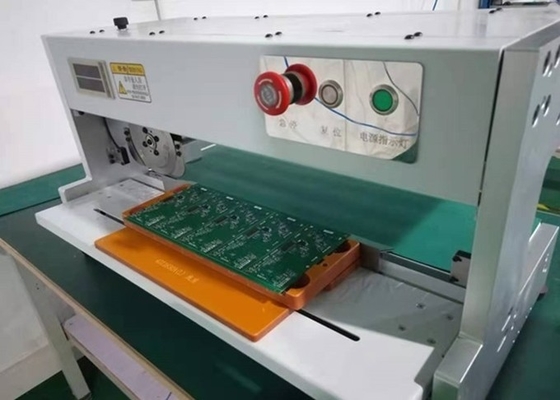

Esta máquina ((HS-300) é o separador de PCB movendo lâmina, usando o design de lâmina circular superior e linear para baixo, antes de cortar, colocar o sulco em V sobre a lâmina linear,a lâmina circular superior movendo-se para terminar a lança, a tensão de força é relativamente baixa, a placa não precisa mover irá proteger os componentes na placa, evitar danos.



As principais funções são as seguintes:



1O mecanismo de movimento de lâmina de alta precisão pode cortar com precisão ao longo da borda do PCB e dividir todo o PCB nos painéis individuais necessários.Isto melhora muito a eficiência e a consistência da divisão.



2A posição da lâmina e a força de corte podem ser ajustadas automaticamente de acordo com as diferentes especificações dos PCBs para garantir que o PCB não seja danificado durante o processo de divisão.Ao mesmo tempo, um dispositivo de protecção de segurança é fornecido para melhorar a segurança de operação.



3.Equipado com um sistema automático de carregamento e descarregamento, pode ser conectado perfeitamente com a linha de produção para obter separação e carregamento automáticos de PCB.Reduz muito a carga da operação manual.



4.Adoptando um sistema de controlo PLC com interface homem-máquina e funções de monitorização de dados. Pode armazenar parâmetros de corte de diferentes tipos de PCB para melhorar a flexibilidade operacional.



5A estrutura global é compacta, ocupa uma pequena área e é fácil de integrar na linha de produção.que satisfaça os requisitos de protecção ambiental das fábricas modernas.





Características



1Esta máquina pode ser usada para cortar todos os tipos de placas com ranhuras em V.

2, Design de lâmina durável, a lâmina pode ser moldada pelo menos duas vezes.

3, a altura da lâmina circular pode ser ajustada para caber nos diferentes tipos de PCB com componentes de altura diferente.

4, operação de movimentação da lâmina, tensão de força relativamente baixa, controlo do balde por um único motor, operação fácil e conveniente.

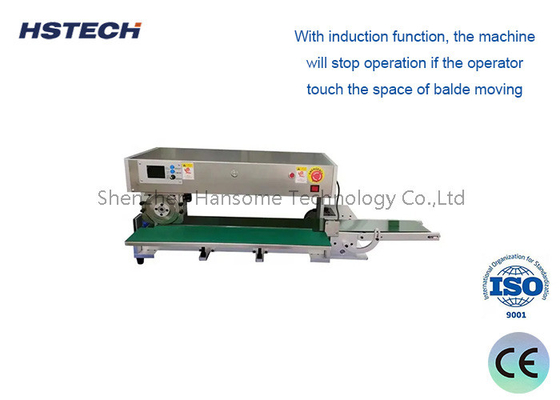

5, com função de indução, a máquina irá parar de funcionar se o operador tocar o espaço de balde em movimento.

6, segurança, com dispositivo de proteção dupla, não precisa se preocupar com o problema de segurança de produção.

7, durável, usando uma lâmina de bom material de alta qualidade.



Especificações



Modelo HS-300
Voltagem 110V/220V (facultativo)
Potência 100 W
Comprimento de corte eficiente 5-360 mm
Tamanho da lâmina Lâmina circular φ125*3 mm, Lâmina linear 360*45*6 mm
Material da lâmina Importação de ferramentas de aço de alta velocidade de alta qualidade
Velocidade de separação 300 mm/s
Espessura do corte em V 1/3 do quadro
Largura de separação Melhor 1-200 mm
Tamanho da máquina 620*320*450 mm
Peso

50 kg



Usar cenários



1. Linha de produção de montagem eletrônica: Após a montagem do PCB ser concluída, todo o PCB precisa ser dividido em painéis individuais.,Melhorar a eficiência e a qualidade da divisão.


2. Fabricação de PCB de múltiplas camadas: Durante o processo de fabricação de PCB de múltiplas camadas, diferentes camadas de PCB precisam ser separadas para processos subsequentes.Blade Miving PCB Separador pode cortar com precisão para garantir divisão sem perdas entre diferentes camadas.


3- Reparo e renovação de produtos eletrónicos: ao reparar ou renovar produtos eletrónicos, é necessário desmontar o PCB e substituir as partes danificadas.Blade Miving PCB Separador pode separar rapidamente e com precisão o PCB, facilitando as operações de reparação subsequentes.


4. Teste e inspecção de PCB: No processo de teste e inspecção de qualidade de PCB, o PCB precisa ser dividido em pequenas especificações para testes direcionados.Blade Miving PCB Separador pode dividir flexivelmente para atender a diferentes necessidades de teste.


5Investigação e desenvolvimento da indústria de PCB: No processo de desenvolvimento de novos processos de PCB e novos materiais, os PCB precisam ser frequentemente divididos para análise e teste.Blade Miving PCB Separator pode melhorar a eficiência e precisão deste processo
