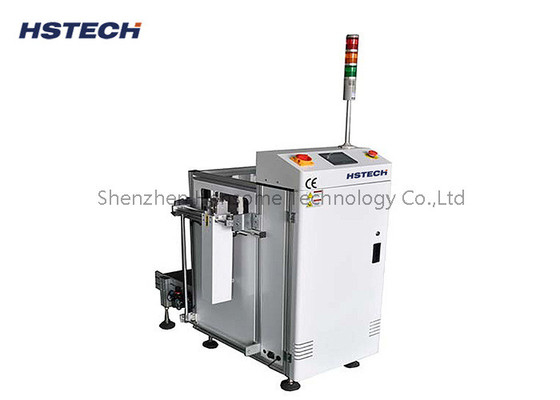

Máquina de carregamento de placas de alta precisão de PCB de 4-6 bares para linha de produção

Máquina de carregamento de placas SMT para linha de produção

Introdução

O Multiple Magazine PCB Loader é um dispositivo para carregamento automático, usado principalmente no processo de produção e teste de placas de circuito impresso (PCB).

Projeto de bandeja múltipla:
O equipamento está equipado com várias bandejas ou revistas de PCB independentes
As placas de PCB de diferentes modelos ou lotes podem ser carregadas ao mesmo tempo
Através da comutação automática, diferentes tipos de placas de PCB podem ser substituídos rapidamente

Carregamento automático:
O equipamento está equipado com dispositivos automatizados, tais como braços robóticos ou cintas transportadoras
As placas de PCB podem ser automaticamente retiradas da bandeja e enviadas para a linha de produção SMT

Alta eficiência:
Até 20-30 placas de PCB podem ser carregadas de uma vez
A velocidade de carregamento automático pode atingir 10-15 peças por minuto
A eficiência de carga das placas de PCB foi muito melhorada

Posicionamento preciso:
Equipado com um sistema de posicionamento preciso
Assegurar o posicionamento preciso de cada placa de PCB na linha de produção

Controle inteligente:
A operação simples é obtida através da interface de interação homem-computador
Pode ser ligado ao sistema de gestão da produção para alcançar o agendamento inteligente

Manutenção fácil:
Projeto modular, fácil manutenção e inspecção
Baixo consumo de energia, baixo ruído, adequado para o ambiente da oficina de produção

Características

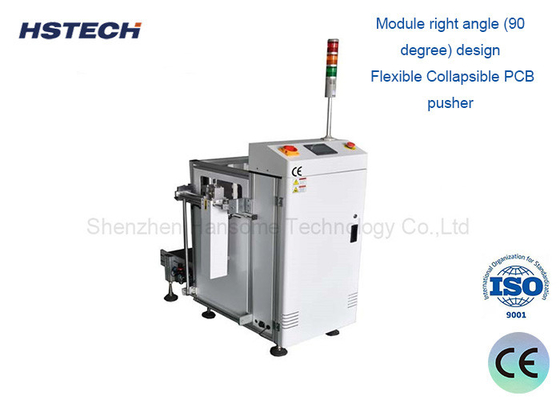

1, Modulo com ângulo reto (90 graus).

2, muito curto comprimento 1200 mm, opcional mais curto comprimento de máquina 900 mm.

3, Flexível PCB dobrável empurrador.

4, 3 revistas disponíveis.

5Ajuste de largura suave e paralelo.

6Compatível com o SMEMA.

Cenários de aplicação:
Linha de produção SMT: carregamento automático durante os processos de soldadura por parcheamento e refluxo.
Ligação de ensaio: carregamento e posicionamento automáticos na frente do equipamento de ensaio.
Produção de amostras: Troca e carga automática de folhas de PCB de diferentes especificações.
Produção em pequenos lotes: Melhorar a eficiência da produção e reduzir a carga das operações manuais.
