Equipamento de desmontagem de painéis de PCB

Equipamento de desinstalação de PCB pneumáticos de alta velocidade para PCBA SMD de precisão ou placas finas

Nome da marca:	HSTECH
Número do modelo:	HS-310L
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Depanelisador de PCB pneumático

Outro nome:

separador do PWB do V-corte

Voltagem:

AC100-240V

Comprimento do PCB:

0~ 360 mm

Espessura do PCB:

0.1~2.0mm

Altura da parte superior:

40 mm ((máximo)

Altura inferior da parte:

20mm (máximo)

Utilização:

placa de PCB, placa de alumínio, placa de corte em V, placa LED

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

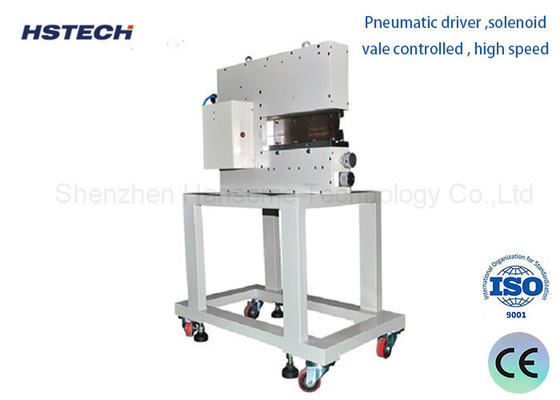

Equipamento de desinstalação de PCB pneumáticos de alta velocidade para PCBA SMD de precisão ou placas finas

Introdução:

1Acionado pneumaticamente e com controlo eléctrico, modelo de amostra, há um sensor na máquina, uma placa de corte uma vez com as mais baixas tensões de corte.O HS-310 aplica-se a placas SMD PCBA ou placas finas de precisão separadas.

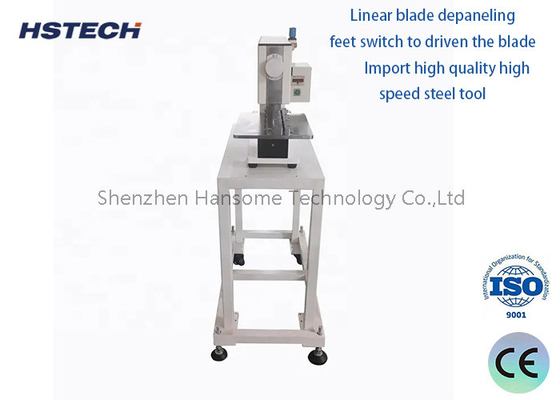

2As máquinas de separação de facas retas foram concebidas para separar cuidadosamente os painéis pré-cortados, sem dobras ou tensões.Mesmo componentes SMD sensíveis como condensadores cerâmicos não serão danificados pelo processo separadoMelhorar a qualidade dos produtos.

3Devido ao design especial da lâmina, as placas com componentes elevados colocados perto das bordas podem ser separadas com segurança.As facas em forma de cunha são usadas para cortar os painéis dentro do sulcoIsto permite separar de forma segura e sem cortar as placas de menos de 1 mm de espessura.

Características e funções

Princípio de funcionamento:
O Pneumatic PCB Depanelizer usa ar comprimido como força motriz para dividir painéis PCBA por adsorção por cilindro ou vácuo.

Em comparação com o corte mecânico tradicional, este método de divisão pneumática pode reduzir muito o risco de danos na borda do PCBA.

Fundição de alta precisão
O despanelizador pneumático pode dividir com precisão ao longo da linha predeterminada da placa PCBA para garantir que o tamanho de cada PCBA separado seja consistente.
A precisão de divisão pode geralmente atingir ± 0,1 mm, satisfazendo as necessidades de produção de PCBA de alta demanda.

Adaptação flexível:
O equipamento pode lidar com painéis PCBA de vários tamanhos e formas com boa flexibilidade e adaptabilidade.
Os parâmetros da linha de divisão e da força podem ser ajustados de forma flexível de acordo com as necessidades reais de produção.

Produção eficiente:
O desmonte pneumático tem as características de alta automação e operação simples.
A indústria da União é responsável pela produção e a distribuição de produtos de base.

Projeto de baixa perda:
O método de divisão pneumática pode minimizar os problemas de danos e aberrações na borda do PCBA.
É vantajoso melhorar a taxa de rendimento do PCBA e a fiabilidade dos processos subsequentes.

Especificações:

Nome do produto	Depanelisador de PCB
Modelo	HS-310L
Altura da parte	Max 40 mm
Altura da parte inferior	Máximo 20 mm
Fornecimento de ar	5 kgf/cm
Produção	12.5 toneladas ((bruto)
Comprimento de corte eficiente	1-360 mm
Tamanho da lâmina linear	36043,56 mm
Espessura do PCB	0.1mm~2.0mm ((Com gavião em V) 0.1mm ~1.0mm ((Sem V-grove))
Material da lâmina	Importação de ferramentas de aço de alta velocidade de alta qualidade
Velocidade de separação	1-300 mm/s
Espessura do corte em V	0.3-3.5 mm
Consumo de ar	200-400 ((L/min)
Tamanho da máquina	700325400 mm
Peso	130 kg
Tabela adequada	Todas as placas de corte em V

Placas de inscrição:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

Equipamento de desinstalação de PCB pneumáticos de alta velocidade para PCBA SMD de precisão ou placas finas 2

Equipamento de desinstalação de PCB pneumáticos de alta velocidade para PCBA SMD de precisão ou placas finas 4
