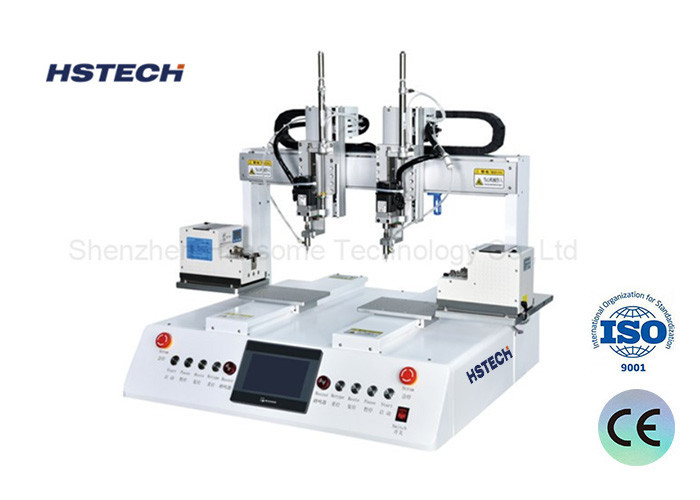

Máquina de bloqueio por parafuso com estação de trabalho dupla

Nome da marca:	HSTECH
Número do modelo:	HS-DH6331
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de bloqueio por parafuso

Alimentação:

Alimentação por sucção

Eixo:

6 Eixo

Parafusos compatíveis:

M1-M6, ou personalizado

Distância de movimento:

500*300*300*100 mm

Materiais:

Alumínio principal

Porto:

Shenzhen

OEM:

- Sim, sim.

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de bloqueio por parafuso de estação de trabalho dupla

Máquina de bloqueio por parafuso de 6 eixos

Máquina de bloqueio a parafuso de operação visível

Descrição do produto

Máquina de bloqueio por parafuso com estação de trabalho dupla

Descrição dos produtos

Máquina de bloqueio por parafuso:

A máquina de parafuso é um motor de parafuso duplo, plataforma dupla, e sução parafuso alimentador parafuso automático máquina de bloqueio de parafuso, ele usa toque parafuso e manual movendo a cabeça do parafuso para fazer a localização,É um tipo de programação muito mais fácil, poupa muito tempo de programação.

É um novo tipo de máquina de bloqueio de parafuso que pode substituir a tradicional máquina de programação manual, é amplamente usada na indústria eletrônica.

Compatível para parafusos de M1 a M6, outros parafusos especiais, também pode ser personalizado.

Funções e aplicações:

Utilizado em cenários de montagem automática de parafusos que exigem alta precisão e posicionamento espacial complexo.
Pode atingir o movimento coordenado de 3 eixos lineares e 3 eixos rotativos para posicionar flexivelmente parafusos.
É amplamente utilizado na montagem de produtos complexos na indústria automotiva, eletrônica, eletrodomésticos e outras indústrias.

Estrutura mecânica:

6 juntas de controlo independente, incluindo 3 eixos lineares e 3 eixos rotativos.
É accionado por um servomotor e equipado com um codificador de alta precisão para conseguir um posicionamento preciso.
Uma cabeça de chave de fenda é instalada na extremidade do braço robótico para alcançar um aperto de alta precisão dos parafusos através de um controle de precisão.
Equipado com um dispositivo automático de alimentação de parafusos para completar todo o processo de montagem de parafusos.

Sistema de controlo:

O PLC ou controlador de movimento de nível industrial é usado para controle centralizado e programação de programas.
Pode realizar o planeamento de trajetória espacial 3D para garantir um movimento suave e sem colisões do braço robótico.
Equipado com uma interface homem-máquina, pode realizar o design, armazenamento e chamada de programas operacionais.
Tem monitoramento e feedback em tempo real em múltiplas dimensões, como binário, posição e velocidade.

Características de desempenho:

6 graus de liberdade, que podem realizar uma variedade de posturas espaciais complexas para montagem de parafusos.
Alta repetibilidade, geralmente dentro de ± 0,1 mm.
Alta eficiência de trabalho, até 80-120 vezes/minuto de velocidade de montagem de parafusos.
Adequado para parafusos de diferentes tamanhos e materiais, forte compatibilidade.
Alto grau de automação, melhorando consideravelmente a eficiência da produção e a qualidade do produto.

Especificações

Modelo	HS-DH6331
Nome da produção	Máquina automática de bloqueio por parafuso
Distância móvel ((X/Y1/Y2/Z)	600300300100100 mm
Velocidade de movimento do eixo X/Y1/Y2	Motor de circuito fechado :1-800 mm/s
Velocidade de movimento do eixo Z	Motor de circuito fechado: 1-300 mm/s
Carga máxima no eixo X/Y1/Y2	Motor de circuito fechado: 5 kg
Carga máxima no eixo Z	Motor de circuito fechado: 3 kg
Fornecimento de energia	AC110V/220V, 50/60Hz
Precisão de repetição	± 0,02 mm
Documento de apoio	CAD CorelDraw
Parafusos adequados	M1-M6
Dimensão da máquina8	880585800 mm
Peso da máquina	120 kg

Marca das principais peças

1Motor: Shinano

2, Guia: Hiwin

3, Comutador fotoelétrico: Omron

4, Fornecimento de energia: Meanwell

Características

1, alimentação tipo sucção, com alimentador de parafuso único e cabeça de bloqueio única.
2, operação desktop e visível, pode conectar a linha de produção automática.
3, 6 Axis operação, variedade de movimento 600 * 300 * 300 * 100 * 100mm.
4, suportar vários recipientes de parafusos em modo de sucção.

5, dupla estação de trabalho, melhorar a eficiência da produção e reduzir o custo da mão de obra.
6, fácil adaptabilidade para M1-M6, apenas mudando guia de parafuso ((Personalização disponível).

7, Operação fácil, o operador pode operar várias máquinas ao mesmo tempo.

8A máquina pode armazenar centenas de arquivos de processamento, cada arquivo pode suportar 1000 bits de parafuso, você pode chamá-lo quando você usá-lo.

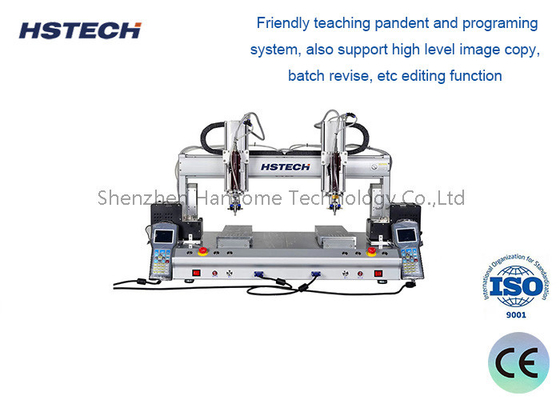

Máquina de bloqueio por parafuso com estação de trabalho dupla 0

Embalagem e entrega

Ponto	Máquina de bloqueio por parafuso
Pacote	1 conjunto numa caixa de madeira como condição de segurança
Dimensão externa	8800585800 mm
Peso	Cerca de 120 kg.
Entrega	cerca de 15-20 dias úteis
Pagamento	D/P, T/T, Western Union, MoneyGram
Porto	Shenzhen
Transporte	A. Por correio: 4-7 dias úteis por oferta especial
	B.Por via aérea: 7 dias úteis no aeroporto designado
	C.Por mar: 20-25 dias úteis no porto designado
