Máquina de fixação por parafuso de 4 eixos Plataforma Y dupla com alimentação por sucção

Máquina de fixação por parafuso de 4 eixos Plataforma Y dupla com alimentação por sucção

Nome da marca:	HSTECH
Número do modelo:	HS-SL5331
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de fixação por parafuso de 4 eixos

Alimentação:

Alimentação por sucção

Alimentação por parafuso:

Um ou dois personalizados

Parafusos compatíveis:

M1-M6, ou personalizado

Distância de movimento:

500*300*300*100 mm

Materiais:

Alumínio

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de fixação por parafuso de 4 eixos

Máquina de fixação de parafusos de plataforma Y dupla

Máquina de fixação de parafusos com alimentação por sucção

Descrição do produto

Máquina de fixação por parafuso de 4 eixos Plataforma Y dupla com alimentação por sucção

Introdução

Esta máquina de parafuso é uma máquina de fixação de parafuso amplamente utilizada, compatível com muitas indústrias, telefone inteligente, PC, dispositivo elétrico, indústria de móveis, etc. É uma máquina de bloqueio de parafuso de 4 eixos,com dois postos de trabalho, motor de parafuso único e alimentador único, toda a máquina inclui um sistema de alimentação e um sistema de bloqueio de parafuso, a parte de alimentação responsável pela máquina de arranjo de parafuso,é um tipo relativamente simples de parafuso organizado em uma fileira com o objetivo de melhorar a eficiência do trabalho.

Características

1, amplamente utilizado, pequeno volume, pode conectar a linha de produção automática, conveniente para a substituição do produto.
2, com função de inspecção inteligente, inspecção falha bloqueado, bloqueado instável, parafuso solto e assim por diante.

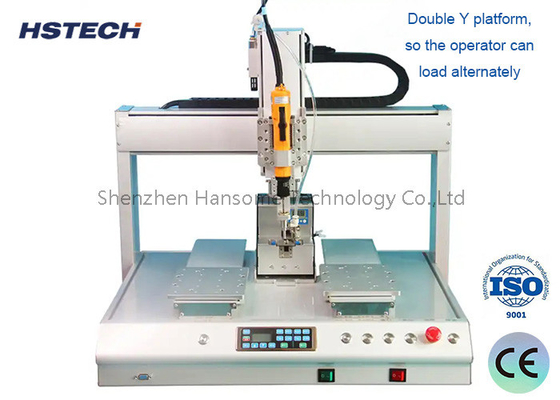

3, plataforma dupla Y, para que o operador possa carregar alternadamente

4, 4 Axis operação, variedade de movimento 500 * 300 * 300 * 100mm.
5, Alto grau de automação, fácil operação que o pessoal pode dominar e depurar rapidamente.

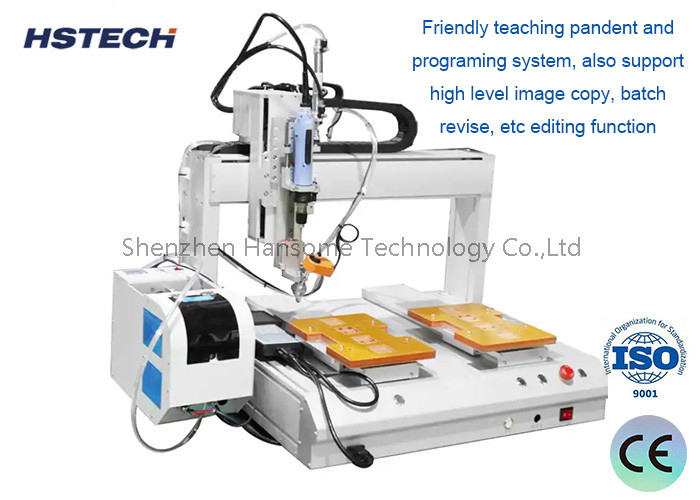

6, visualização de tela sensível ao toque ou ensinar pendente programável alcançar mais operações, depois de definir a programação, a máquina pode ser colocada em produção, também fácil para o gerenciamento.

7, Operação fácil, o operador pode operar várias máquinas ao mesmo tempo.

8, com a função de detecção de fugas, se um parafuso não encher no lugar pode encher continuamente ou iniciar o processamento de alarme.

Estrutura mecânica
Adota o projeto de braço robótico 4-DOF, incluindo três eixos lineares X/Y/Z e eixo rotativo R
A estrutura mecânica é compacta e ocupa uma pequena área, adequada para integração na linha de produção
Adota rolamentos de alta resistência e baixa inércia e peças de transmissão, movimento flexível e eficiente

Sistema de controlo inteligente
Controlador PLC integrado de nível industrial, suporta várias linguagens de programação
Equipado com ecrã táctil interativo homem-computador, interface fácil de operar
Com funções inteligentes, como a identificação automática da posição do parafuso e a otimização dos parâmetros de aperto do parafuso

Sistema de aperto de parafusos
Adota cabeça de chave de fenda elétrica de alta precisão e equipado com sensor de binário
Suporta vários modos de aperto, tais como força constante e velocidade constante para garantir a qualidade de aperto
Controle programável do binário de aperto, velocidade e outros parâmetros, adequado para parafusos de diferentes especificações

Sistema de orientação visual
Câmera CCD de alta definição integrada para identificar automaticamente a posição do buraco de parafuso
Combinado com o algoritmo de visão de máquina, corrige automaticamente o caminho de aperto do parafuso
Pode detectar o estado de aperto do parafuso e fornecer feedback e ajuste oportunos

Cenários de aplicação
Aplicável ao fabrico de produtos eletrónicos que exijam um conjunto de parafusos de alta precisão
Tal como a montagem de pequenos produtos eletrónicos, como telemóveis, computadores e aparelhos domésticos
Também pode ser utilizado para montagem de elementos de fixação em indústrias como automóveis e aeroespacial

Especificações

Modelo	HS-SL5331
Nome da produção	Máquina automática de bloqueio por parafuso de 4 eixos
Distância móvel ((X/Y1/Y2/Z)	500300300*100 mm
Velocidade de movimento do eixo X/Y1/Y2	Motor de circuito fechado :1-800 mm/s
Velocidade de movimento do eixo Z	Motor de circuito fechado: 1-300 mm/s
Carga máxima no eixo X/Y1/Y2	Motor de circuito fechado: 5 kg
Carga máxima no eixo Z	Motor de circuito fechado: 3 kg
Fornecimento de energia	AC110V/220V, 50/60Hz
Precisão de repetição	± 0,02 mm
Documento de apoio	CAD CorelDraw
Parafusos adequados	M1-M6
Dimensão da máquina	746585800 mm
Peso da máquina	65 kg

Marca das principais peças

1Motor: Shinano 2, Guia: Hiwin 3, Comutador fotoelétrico: Omron 4, Fornecimento de energia: Meanwell

Máquina de fixação por parafuso de 4 eixos Plataforma Y dupla com alimentação por sucção 0

Máquina de fixação por parafuso de 4 eixos Plataforma Y dupla com alimentação por sucção 1
